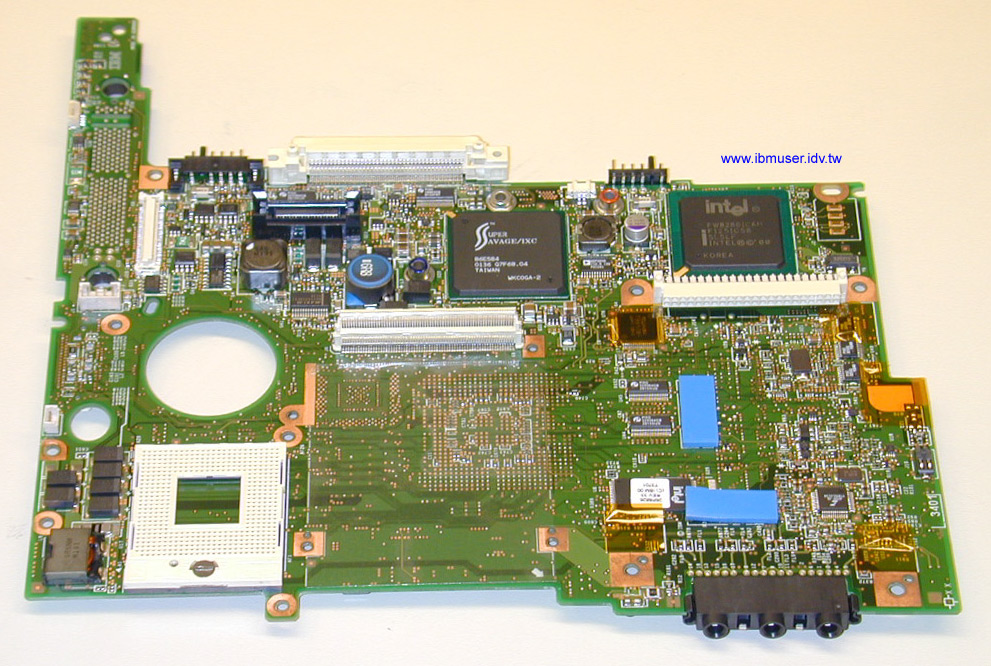

左圖便是ThinkPad T23所使用的主機板。這次終於能用照片證明站長早在去年8月1號的舊聞13中所提到的「將主機板挖一個大圓洞」，但是當時對於熱導管的預測是錯的，文後會詳述。站長先聲明這次用的ThinkPad T23其零件都是市售機所用的，而非「試作機」了呀。(笑)

站長個人滿喜歡這塊主機板洗鍊、清爽的設計。除了相關的界面卡（例如MiniPCI與記憶體）之外，ThinkPad T23主機板部份就只這一塊而已，所以維修上也相對容易。

主機板上裝配了CPU插座、晶片組、顯示晶片這三大元件。大家也能清楚的看到原來ThinkPad T-Series的CPU也是類似桌上型電腦，將CPU安裝在socket(插座)上。此類可拔起來的CPU為μFCPGA封裝(Micro Flip Chip Pin Grid Array)，針腳為479pin。 之前有許多人在問「ThinkPad究竟能不能升級CPU？」理論上是可行的，但是站長總會回答「不行」，理由如下：

1. 並非全機種皆可升級CPU，例如ThinkPad X-Series便是使用μFCBGA封裝(Micro Flip Chip Ball Grid Array)，將CPU焊在主機板上，此機種就不可能更換CPU。
2. IBM原廠政策擺明了禁止使用者更換CPU，所以就算使用者買一顆Mobile CPU，IBM維修站是不可能幫使用者更換的。
3. 最重要的一件事，即使成功安裝上去，主機板也能夠辨認更高時脈的CPU，但是散熱機制卻無法承受其高溫而使系統非常容易當機。也因此ThinkPad T20/T21/T22的晶片組與顯示晶片都一樣，主機板卻是不同料號！連ThinkPad T20的散熱風扇和T21/22都不同，更別提T23了。說得更明白一點，就算將ThinkPad T21的750MHz換成1GHz又如何？多出250MHz就能脫胎換骨嗎？別忘了，顯示晶片同為S3 Savage呀...，更何況站長保證系統不可能穩定工作的，不然ThinkPad T21一路出到1GHz就得了，何必推出T22呢？說得夠明白了吧？

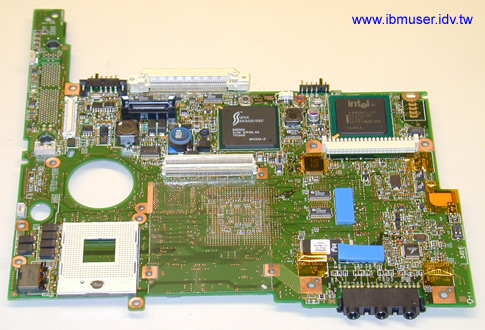

ThinkPad T23 CPU插座

接下來看個有趣的東西。上圖主機板照片的左上角，站長喜歡稱為「半島區」因為像是從大陸延伸至海中的半島。每次看到ThinkPad主機板時都喜歡往這部份瞧瞧。這個半島區有值得一看的字樣，那就是左圖用紅框標示出來的部份。

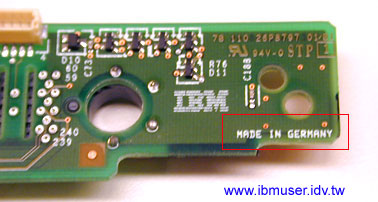

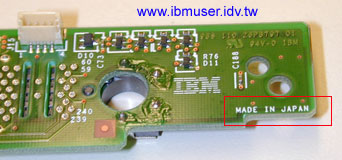

站長特地拍攝了兩張不同產地的ThinkPad T23主機板照片。嚴格講這裡代表IBM榮耀的標誌與產地只是這張PCB板的產地，例如左圖上方這張板子雖是日本製的，但是最後的加工地卻是在菲律賓。但是至少在ThinkPad上能看到掛著「IBM」三個字母的零件是難能可貴的。特別是在攸關系統良莠的主機板上。

之前聽到有人抱怨「為何打開ThinkPad裡面都不是IBM作的？」對於資訊業現況有概念的網友可能會當作笑話莞爾一笑，但有的使用者則會覺得「被騙了」...那恐怕看完本篇之後會有人吐血吧(笑)...

的確，ThinkPad裡面的零件直接由IBM生產的比例相當低，就算是LCD也是來源五花八門，ThinkPad T-Series就曾用過LG、HITACHI、SAMSUNG、HYUNDAI跟DBU這五種來源的面板。其實只要零件通過IBM的品質檢驗即可，不然ThinkPad S-Series與R-Series根本就是台灣的廣達與緯創代工的，難道就不算ThinkPad嗎？

這裡簡單複習一下ThinkPad T23的晶片組架構，採用Intel 830MP chipset，因此整張主機板正反兩面除了顯示晶片外，還有兩顆顯而易見的晶片，分別為「82830MP Graphics Memory Controller Hub (GMCH-M)」與「82801CAM ICH3-M I/O Controller Hub」。也因為ThinkPad T23採用了Intel 830MP晶片組使得整體效能比ThinkPad T22高出許多。例如FSB提升為133MHz；支援到ATA-100等。也因此站長才一再強調光是CPU加快速度其實並沒有太大助益。君不見ThinkPad X22以800MHz的低時脈在3DMark 2000性能測試中擊敗時脈高達1.13GHz的ThinkPad T23？

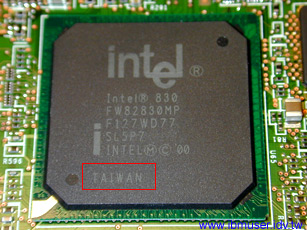

由於上面僅照出 82801CAM ICH3-M I/O Controller Hub，所以站長特地為82830MP Graphics Memory Controller Hub拍張特寫。令站長感興趣的是這顆晶片竟然是台灣生產的，或許是站長資訊不足，不知道了解詳情網友能否告知Intel交由國內哪家廠商代工？

接下來便是ThinkPad T-Series最自豪的一顆控制晶片了吧？實際大小才小拇指大，但卻是ThinkPad全部零件中唯一掛有「YAMATO」(日本大和研究所)字樣的控制晶片。這顆便是控制ThinkPad T-Series能夠熱抽換(Hot Swap)的控制晶片。雖然並不起眼，但是以ThinkPad的設計哲學，少了這顆控制晶片，Ultrabay2000便無法熱抽換了。

如果常逛本站的網友多少都能看出IBM在ThinkPad市場區隔上，採取「功能加減」為其手段之一。因此先前台灣銷售的ThinkPad A22e即使與T-Sereis系出同門，但是Ultrabay2000只有冷抽換(Cold Swap)功能，也就是必須關機時才能抽換Ultrabay2000周邊。同樣的限制也出現在同為Two-Spindle(雙軸)設計的ThinkPad R-Series上。但是最讓站長感到疑惑的是最新一代的ThinkPad A30p，仍舊沒有支援熱抽換功能，難道定位在「Desktop Alternative」就沒有熱抽換的必要嗎。

趁這個機會講解一下何謂Ultrabay Plus。為了擴充Ultrabay2000的功能，所以IBM近日推出了多加了（+）某些功能的新型Ultrabay，稱為Ultrabau Plus(+)...，呃...好像有點唬爛的解釋....(汗)。Ultrabay Plus可以相容於之前Ultrabay2000的周邊裝備，只有「Ultrabay2000鋰電池」確定不支援。那Ultrabay Plus又多了些什麼呢？目前IBM推出專屬的「Ultrabay Plus Device Carrier」，雖然站上稱為「裝置底座」，實際上正如「Carrier」有航空母艦之意一般，此裝置僅為一平台載具，單買此Device Carrier是沒有任何作用的，航母戰鬥群要發揮戰力，當然「艦載機」扮演了關鍵性的角色，IBM針對Device Carrier推出了「Ultrabay Plus Numeric Keypad」與「Ultrabay Plus Cradle for the WorkPad c500 Series」兩項周邊。前者為數字鍵，適合金融業使用者需頻繁輸入數字時用；後者則是為WorkPad c500系列特製的連接器，能夠執行HotSync與充電的動作。目前國內有支援Ultrabay Plus的有ThinkPad A30-Series與R30。至於ThinkPad T23必須是後期機才有支援Ultrabay Plus的專屬周邊，並同時支援Ultrabay2000鋰電池！先前的ThinkPad T23 (2647-9KT)並不支援Ultrabay Plus周邊，請留意。至於現有的ThinkPad X-Series當然沒有支援Ultrabay Plus。

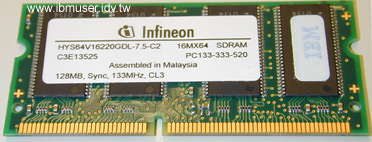

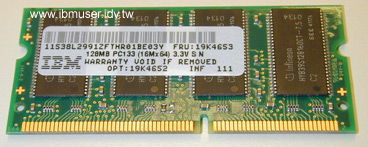

目前ThinkPad全系列(A30/T23/X22/R30)皆已改用PC133的記憶體模組，所以網友在自行加裝記憶體時要特別留意。左圖為此台ThinkPad T23所用的兩條IBM原廠記憶體模組特寫。分別使用Infineon與HYUNDAI兩種顆粒。然而網友不需要計較用何種顆粒「比較好」，畢竟不像Desktop PC可能還有超頻等特殊用途，只要能「穩定」使用就是不錯的記憶體模組。也因此站長寧可強調買ThinkPad記憶體時與其注意顆粒，不如注意那條記憶體是誰生產的。不可諱言的ThinkPad的確比較「挑」記憶體，因此希望網友不要為了貪便宜而使用來路不明的模組，盡量選購IBM原廠、創見(TRANSCEND)、勝創(KINGMAX)等大廠。

不過說起來算是站長自打嘴巴...，日本的ThinkPad user測出勝創(KINGMAX)的記憶體一但使用Micron(美光)的顆粒，裝上ThinkPad A30-Series之後會發生系統不穩定甚至無法順利進入作業系統的狀況。後來站長使用ThinkPad A30p測試勝創的記憶體模組也得到同樣的結論...，還好當時同時測出勝創的記憶體模組如果使用非Micron顆粒，還是可以順利使用。因此喜歡用勝創廠牌的網友只要留意一下使用顆粒即可。但是站長要強調：「目前只確定在A30-Series上有跟KINGMAX的Micron顆粒衝突狀況」，其他機種沒有相關消息，請勿混淆。

ThinkPad A/T/X/R-Series加裝記憶體都相當容易，將機器底部的蓋子打開即可。其實Access ThinkPad裡面都有詳細的中文圖文說明，甚至還有Flash動畫示範。不單是記憶體，連硬碟如何拆裝都有介紹。ThinkPad使用者有空時不妨按下「ThinkPad」鍵慢慢研究吧！或是連到日本IBM網站(http://www-6.ibm.com/jp/pc/memory/)這裡有ThinkPad全系列的加裝記憶體線上教學，只要您的瀏覽器具備日文解碼與播放Flash動畫功能便能在網頁上先參考看看。
