IBM ThinkPad T40/ X31/ R40e堂堂問世!

美國時間2003年三月十二日,IBM終於向全世界發表最新一代配備Intel Pentium-M CPU的ThinkPad系列:ThinkPad T40-Series及X31-Series。此外也推出新款入門機種:ThinkPad R40e-Series。ThinkPad T40-Series特點如下:

1.採用Intel Pentium-M CPU,時脈有1.3GHz/1.5GHz/1.6GHz,皆具備1MB L2快取記憶體。
2.主機共有兩個記憶體插槽,最大可擴充至2GB DDR-SDRAM!
3.配備最新一代超薄之「Ultrabay Slim」擴充槽。
4內建「IBM UltraConnect Antenna」,可支援802.11a/b WirelessLAN模組!
5 .支援「UltraNav」設計,提供TrackPoint+TouchPad雙指向裝置。
6 .機體內建「ThinkPad HDD shock absorber(硬碟吸震器)」
7.支援2 PORT USB 2.0!
8.LCD為14.1吋

以上為一般T40皆具備的特點,若以ThinkPad T40-Series最高階的「ThinkPad T40p」為例,特地搭載了SXGA+ 的高解析度LCD、ATI Mobility FireGL 9000(64MB-DDRSDRAM!)高性能顯示晶片、9 cell的長效鋰電池以及Gigabit Ethernet與Blurtooth!

關於「Ultrabay Slim」,站長在此說明一下,ThinkPad T40-Series「僅支援」Ultrabay Slim的相關周邊,無法置入原先Ultrabay2000/Plus的周邊。IBM也針對Ultrabay Slim推出專屬的「鋰聚合物電池」,搭配長效電池使用,最大使用時間可達9.5小時!

另外ThinkPad T40-Series的機體材質也與前代不同,機體上蓋採用「 magnesium composite」(鎂複合材質),機體下蓋可能為鈦合金復合碳纖維材質。

簡言之ThinkPad T40-Series具備強大的運算能力、傲人的電池巡航時間以及IBM自豪的ThinkVantage設計,結合上述特點揭開了主機含電池僅有2.05公斤的全新ThinkPad T40系列的序幕,T40的內部研發代號為「ROME」(羅馬),相信隨著ThinkPad T40的問世,IBM在行動運算筆記型電腦上即將掀起的全新震撼!


ThinkPad X31或許受到ThinkPad T40上市的影響,顯得比較不受大家重視,但如果網友需要一台12.1吋B5-Size的notebook,相信內部全新設計的ThinkPad X31仍會是您最佳的選擇!

ThinkPad X31-Series特點如下:

1.採用Intel Pentium-M CPU,時脈有1.3GHz/1.4GHz,皆具備1MB L2快取記憶體。
2.主機共有兩個記憶體插槽,最大可擴充至1GB DDR-SDRAM!
3.配備Ultrabase X3擴充底座
4內建「IBM UltraConnect Antenna」,可支援802.11a/b WirelessLAN模組!
5 .使用ATI Mobility Radeon顯示晶片(16MB DDR-SDRAM)
6.高階機種配備Gigabit Ethernet!
7.支援2 PORT USB 2.0& IEEE 1394!
8.系統主電池搭配「ThinkPad X30 Series Extended Life Battery」 ,最長使用時間可達10.1小時!

網友從附圖中不難看出ThinkPad X31與前一代的X30其實在外觀與重量上相差無幾。


IBM同時間也推出了新款入門級的ThinkPad R40e,如果說ThinkPad R40是繼承T30造型的中階機種的話,那R40e便是繼承R32造型的低階機種。

ThinkPad R40e-Series特點如下:

1.採用Intel Pentium4-M CPU(1.8GHz),或是Mobile Intel Celeron(1.7GHz)
2.主機共有兩個記憶體插槽,最大可擴充至1GB DDR-SDRAM!
3.晶片組採用ATI RADEON IGP 330M chipset,整合了顯示功能(從主記憶體分出16MB),南橋晶片則 使用ALi M1535+。
4LCD有13.3/14.1吋兩種規格。

由於Thinkpad R40e定位在入門等級,因此許多功能都取消或省略掉,站長整理如下:

1.僅支援USB Ver.1.1,不支援USB 2.0。
2 .沒有S-Video電視輸出端子。
3 .沒有IEEE 1394端子。
4 .沒有Mini PCI slot (Communications Bay)
5 .沒有Ultrabay Plus擴充槽,光碟皆為固定不可抽換設計。
6 .不支援ThinkPad PortReplicator及ThinkPad Dock。

當大家都將目光集中在ThinkPad T40/X31之際,IBM也同時發表了Ultrabay2000專用的「ThinkPad Multi-Burner Ultrabay 2000 Drive 」,這台其實就是DVD Multi的筆記型版本,支援的寫入模式如下:

Write capability to CD-R, CD-RW, DVD-RAM, DVD-R, and DVD-RW media. It writes:
4.7 GB DVD-RAM discs at up to 2.7 MB/sec1 (2X)
4.7 GB DVD-R discs at up to 1.39 MB/sec (1X)
4.7 GB DVD-RW discs at up to 1.39 MB/sec (1X)
CD-R discs at 2.4 MB/sec (16X)
High-speed CD-RW discs at up to 1.2 MB/sec (8X)

很明顯地IBM目前選擇投靠DVD-R/RW陣營,而非DVD+R/RW。預定售價為美金449元。


IBM為了因應ThinkPad T40/X31的問世,也推出新款的ThinkPad DockII,不過日本IBM網站卻稱為ThinkPad DockIII。新的ThinkPad DockII外型稍作改變,新增了Gigabit Ethernet pass-through及USB 2.0 4port Hub的功能,其餘功能與前一代的ThinkPad Dock相差無幾,而且確定取消IEEE 1394接頭。預定售價為美金529元。


IBM 2003年首波攻勢!ThinkPad R40 & Combo Drive IV等多項周邊發表!

IBM在1月28日(美國時間)正式發表了ThinkPad R40及多款ThinkPad周邊配備!站長簡述ThinkPad R40的特點:

  1. 配備Intel Mobile Pentium4-M & Mobile Celeron CPU,P4-M最高時脈可達2.2GHz。
  2. 機體設計分為13.3/14.1吋與15吋兩種大小。
  3. UltraNav(TrackPoint+TouchPad)成為標準配備。
  4. USB 2.0 Port支援。
  5. Ultrabay Plus具備熱抽換功能。
  6. 15吋的ThinkPad R40「可」配備ATI Mobility Radeon 7500 with 32MB DDR-SDRAM,14吋的R40配備ATI Mobility Radeon with 16MB DDR-SDRAM。

從上述的規格中不難看出ThinkPad R40與T30的差距越來越小,也可以說R40繼承了T30的外觀並增強功能。那ThinkPad T-Series該何去何從呢?呵呵…那當然要比R-Series更輕、更薄才行呀!站長言盡於此,期待今年春天ThinkPad的第二波攻勢—「王者再臨」!(哦,對了…站長已經看過新一代T-Series的圖片了,所以不是唬爛的呀…)

接下來繼續介紹IBM推出的多款ThinkPad周邊,首先是「IBM ThinkPad CD-RW/DVD Combo IV Ultrabay 2000 Drive」!

自從ThinkPad CD-RW/DVD Combo III 推出後便普受好評,現在IBM趁勝追擊,推出更新一代的IBM ThinkPad CD-RW/DVD Combo IV Ultrabay 2000 Drive。與原先的Combo III相比,Combo IV將CD-R的燒錄速度提升到24倍速寫入。當然也配備了「buffer underrun protection technology」(防燒壞技術)。Combo IV的建議售價為美金299 元。

相信有網友會問:至於何時會有ThinkPad專用的「DVD燒錄機」呢?嗯…站長推測今年內就會問世吧。

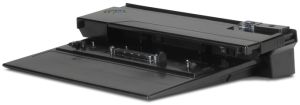

IBM為了因應新一代ThinkPad硬體上的變革,故相關的擴充塢等也進行改款。IBM同時發表了新一代的「ThinkPad Port Replicator II 」。這代的ThinkPad Port Replicator II功能如下:

  • RJ11 for modem and RJ45 for 10/100/1000 (GB) Ethernet pass-through support of mini-PCI card architecture
  • Serial, parallel, keyboard, mouse, FDD, monitor, USB 2.0, DVI, line-in, line-out
  • Support for optional cable lock
  • Volume control via external keyboard and software utility
  • System on/off button on Port Replicator
  • 支援ThinkPad X/T/R/A-Series
  • 建議售價:美金179元

與前一代相比,ThinkPad Port Replicator II多支援了 Gigabit Ethernet與USB 2.0,但是別忘了,那都是「pass-through」,也就是ThinkPad本身必須有支援上述兩種功能才行,也因此大家不難推測出那個 Gigabit Ethernet究竟是準備給哪台ThinkPad用的了吧?

IBM同時發表的第二款Desktop Expansion Options是「ThinkPad Mini-Dock」,功能如下:

  • Pass-through connection of all ThinkPad ports RJ11 for modem and RJ45 for 10/100/1000 (GB) Ethernet/ mini-PCI card architecture support from the ThinkPad notebook
  • Serial, parallel, keyboard, mouse, FDD, monitor, four USB 2.0 integrated hub, line-in, line-out, and digital monitor support/DVI
  • External 120W AC power supply
  • System on/off button on Mini-Dock
  • Volume control via external keyboard and software utility
  • Key-lock security support
  • 支援ThinkPad X/T/R/A-Series
  • 建議售價:美金249元

ThinkPad Mini-Dock可說是ThinkPad Port Replicator II的小強化版本,多了4埠的USB 2.0 Port、隨機附上變壓器、防盜鎖設計。

話說站長入手IBM USB 2.0 Memory Key不到一年,IBM又推出容量更大、體積更小的新一代USB姆指碟—「IBM 64 MB and 256 MB USB 2.0 Memory Keys 」。功能如下:

  • Boot-enabled when used with ThinkPad and NetVista systems with boot-from-USB enabled in system BIOS(支援USB開機)
  • Security software for password protection of private and confidential data (機密資料的密碼保護)
  • Partitioning software that lets you adjust the available storage into protected and public areas (容量分割軟體)
  • New GUI for improved ease-of-use (軟體稱為:MyKey)
  • Software write protection to protect your data from being accidentally overwritten (軟體防寫功能)

64MB的建議售價為美金59元,256MB建議售價為美金199元。

最後介紹IBM最新推出的鍵盤:「IBM USB Keyboard with UltraNav 」,整體造型幾乎就是ThinkPad鍵盤加上數字鍵與TouchPad。與ThinkPad搭配使用時,此鍵盤上的「ThinkPad鍵」等可直接與ThinkPad主機運作哦。不過目前這個鍵盤只有英文與西班牙文兩種,有意添購的網友請留意一下。

功能如下:

  • The same keyboard as ThinkPad systems, offering the same look and feel whether using a NetVista or ThinkPad, or with a port replicator or docking station
  • Integrated UltraNav that lets you use TrackPoint, touchpad, or both pointing devices
  • Two-port USB Hub for attaching additional USB devices
  • External keyboard that enables ThinkPad speaker volume, external monitor control, brightness, system sleep and suspend (on supported ThinkPad systems)
  • Support for WindowsR 2000 or XP

建議售價: 美金99元。


ThinkPad X30正式發表!

OK, OK…雖然說本站消息也太晚更新了,但是站長還是要重新介紹近日新發表的ThinkPad X30!IBM內部代號「Tokyo」的ThinkPad X30是繼ThinkPad X20-Series之後的最新力作,硬體規格甫公佈各方意見便此起彼落,站長先簡介特點如下:

  • CPU使用Mobile Intel PentiumIII Processor-M 1.06 或1.20GHz
  • 內建128MB或256MB主記憶體,主機內建兩個記憶體插槽。最大可裝置到1GB的PC133 SDRAM
  • 12.1吋 TFT LCD
  • Intel 830MG整合型顯示晶片
  • 最大內建40GB 4200RPM硬碟
  • 可同時內建802.11b、Blurtooth無線通信功能
  • 可支援最新一代的「X3 UltraBase」擴充基座
  • 可加掛「Extended Life Battery」延長電池供電時間
  • 取消UltraPort設計
  • 機體左上角採「斜角」設計
  • 體積:273mm x 223mm x 24.9-30.2mm
  • 重量: 1.62~1.66公斤
  • 系統主電池容量增為 4400mAh 10.8V

之前站長公佈X3 UltraBase相關資料時,曾有網友質疑為何強調X3 UltraBase,甚至認為X3 UltraBase可加裝第二顆系統主電池的設計不妥。站長在此要強調,因為當時美國IBM尚未公開ThinkPad X30,即使站長一個月前就已經看到ThinkPad X30的實機照片與詳細規格,也不能直接公開主機的相關資訊,因此只能從網路上可取得的X3 UltraBase資訊,「順便」提到主機可能採用830MG等資訊。

這次ThinkPad X30將顯示晶片從ATI Mobility Radeon改成Intel 830MG整合型晶片,對於強調3D性能的使用者而言可能會很失望,這部份站長只能希望來年的ThinkPad X3?改用Banias CPU時,日本大和事業所能考慮重新改用獨立顯示晶片。目前市面上的12.1吋LCD機種,不管是one-spindle還是2-spindle,似乎最快僅使用到Mobility Radeon(16MB DDR-SDRAM),整合型晶片也佔了相當大的比重,站長尚未看到有採用ATI Mobility Radeon 7500或是nVidia GeForce 2/4 Go家族的輕薄機種,不知道是否耗電量等因素,限制住了輕薄機種採用的可能性?

再談到ThinkPad X30有一項ThinkPad X20-Series所沒有的特點,那就是主機後面可加裝「Extended Life Battery」,和ThinkPad S31不同之處在於,ThinkPad S31加掛「Full Day Battery」時,原本的主電池必須取下來。ThinkPad X30的主電池位於機器前方,Extended Life Battery可直接加掛在後方,其實使用的接頭和X3 UltraBase是同一個。所以ThinkPad X30的使用時間將可大幅增加,這對於需要長時間攜帶機器的使用者而言是一大福音。對了,Extended Life Battery及X3 UltraBase都無法用在ThinkPad X20-Series。ThinkPad X30主機除了內建IEEE 1394、USB Ver1.1(沒有2.0)、紅外線等功能外,終於把「印表機埠(parallel port)」加回來了!雖然稍微晚了一點,而且有的網友可能已經全面USB化,或是直接用Ethernet列印,但是在一般學校與辦公室裡,印表機埠仍有相當大的比例,與其再透過USB轉parallel,或是接上Ultrabase,都不如直接內建印表機埠來的方便。

隨著ThinkPad X30的問世,ThinkPad家族也多了幾項新的周邊!其中吸引站長注意的莫過於:「ThinkPad CD RW/DVD ROM Combo III 」!

最新的Combo III複合機具備:16倍速CD-R燒錄、10倍速CD-RW複寫、8倍速DVD-ROM讀取、24倍速CD-ROM讀取,並具有2MB Buffer及「燒不死技術(buffer underrun protection technology )」,價格也相當便宜,美國IBM網站價僅需299美金,算是相當划算了。Combo III可適用於具備Ultrabay2000的ThinkPad T/A/X/R全系列。

最後再聊一下IBM原廠也推出了最新一代的姆指碟:「IBM 128MB USB 2.0 Memory Key」,沒錯,正如同名稱所言,可支援USB 2.0規格!雖然現有的ThinkPad都沒有內建USB 2.0接頭,但是等到ICH4-M普及後,USB 2.0幾乎可以肯定會非常普遍。而且站長已經透過好友從日本郵購一隻來台!現正測試當中。IBM原廠在網站上放置一個小程式,可使128MB USB 2.0 Memory Key開機,經站長初步測試的結果,如果主機板不支援USB裝置開機(EX:ASUS TUSL2-C、P4B),那128MB USB 2.0 Memory Key也無法開機。但是拿到ThinkPad上面測試的結果,ThinkPad 570雖然不支援USB裝置開機,因此也無法開機。但是拿到ThinkPad X23及A31上,到BIOS裡面設定從「IBM-USB」此項為優先開機順序之後,便可以順利從128MB USB 2.0 Memory Key開機!

不過IBM的開機程式只讓姆指碟能「開機」而已,其餘的FDSIK、FORMAT功能通通沒有,也無法驅動Ultrabay2000上的光碟機(USB界面的就更別想了…),詳細的使用方法等有空時站長再


兩則更正啟示

站長在此更正兩則站上的敘述,首先是在ThinkPad X22介紹特集中,提及ThinkPad X22將電池拿掉後,靠AC供電只能降速執行一事,此敘述是錯誤的!ThinkPad X-Series「都沒有」降速的問題才對,站長先看到國外ThinkPad Discussion Forum的網友質疑為何T/A-Series有此降速問題,但是X-Series卻沒有時,才發現之前的敘述誤導了網友,在此向網友道歉!至於ThinkPad T/A-Series聽說新機種將會改進這方面的問題。站長也請朋友測試他的ThinkPad X22,拿掉電池後,果然可以靠AC跑800MHz!

第二則更正是下面的拜訪IBM 日本箱崎大樓文中,朋友L氏將ThinkPad PortReplicator與ThinkPad Dock誤寫成擴充bay,為避免網友誤解在此正名一下。

照片右側的是一台ThinkPad裝配上ThinkPad PortReplicator的模樣,而畫面中間顯示的就是ThinkPad Dock。嚴格講只有ThinkPad Dock具備所謂的擴充bay(Ultrabay 2000)。

先預告一下,先前依IBM原廠公告的電池使用方法,在原廠的ThinkPad Discussion Forum上也遭到網友的嚴重質疑,再加上最近ThinkPad電池的續航力一直有網友反應不夠長。所以可能這部份的敘述還會更改。關於電池的正確使用法站長還在收集資料當中,如網友對鋰電池有相當研究,或是從事相關產業,尚請提供寶貴意見,或是至討論區與大家交流意見,謝謝!


多款ThinkPad週邊發表!

隨著新款的ThinkPad發表,IBM也推出多項ThinkPad專用的新週邊,介紹如下︰

  • ThinkPad CD-RW/DVD Combo II Ultrabay 2000 Drive︰第二代的Combo機終於提供八寫/八複寫/八倍DVD讀取/二十四倍CD讀取功能。可能有配備Burn-Proof或Just-Link等類似防燒壞技術,因為IBM提到「Minimize recording errors with buffer underrun protection technology」,建議售價為399美金。
  • ThinkPad Enhanced 8x-4x-24x Max CD-RW Ultrabay 2000 Drive︰呵呵,連同樣是八寫的CD-R/RW都推出「Enhanced」版本了!只是光從規格上實在看不出加強到哪裡去,IBM也僅提到「Minimize recording errors」,可能沒有防燒壞機制在吧?建議售價為299美金,這倒是便宜了一些!
  • ThinkPad Ultralight 8x Max DVD-ROM Ultrabay 2000 Drive︰這個「Ultralight 」版本的DVD-ROM真的挺有意思的!IBM宣稱比原先的DVD-ROM減輕至少25%的重量「at least 25% lighter than any previous ThinkPad DVD Ultrabay 2000 drive」,看來幾乎所有的T/A/X/R ThinkPad USER都可以考慮換一台了(笑)建議售價為199美金。
  • 上述三台光碟機原廠資料連結在此

此外還有其他新的周邊預計推出,例如IBM Portable USB 2.0 CD-RW Drive(22P5297)及ThinkPad USB 2.0 CardBus Adapter。當這兩樣搭配起來時,透過USB 2.0界面可執行八倍寫的燒錄動作。Portable USB 2.0 CD-RW Drive建議售價為349美金,USB 2.0 CardBus Adapter則為99美金。這台光碟機照片如下︰

Portable USB 2.0 CD-RW Drive 原廠資料連結在此
USB 2.0 CardBus Adapter 原廠資料連結在此

本站ThinkPad周邊裝置討論區歡迎網友加入討論的行列,謝謝!


IBM CD/DVD/CDRW/DHH 韌體大更新

網友李先生特地來信告知IBM近日釋出IBM CD/DVD/CDRW/HDD新版本韌體,數量之多幾乎遍及ThinkPad全系列,原廠網址連結如下:
http://www.pc.ibm.com/qtechinfo/MIGR-41008.html(硬碟)

http://www.pc.ibm.com/qtechinfo/MIGR-41030.html(CD-ROM)

http://www.pc.ibm.com/qtechinfo/MIGR-41026.html(CDRW)

http://www.pc.ibm.com/qtechinfo/MIGR-41020.html(DVD/CDRW combo)

http://www.pc.ibm.com/qtechinfo/MIGR-41018.html(DVD)

以下為李先生辛苦整理出的資料:

CD-ROM
– CRD-S372B (Sanyo)
– CRD-S372V (Sanyo)
– CRN-8241B (LG)
– CRN-8241U (LG)
– CRN-8245B (LG)
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwcd2001.exe
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwcd2001.txt
DVD-ROM
– GD-S200 (Hitachi-LG Data Storage)
– SR-8175 (MKE)
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwdv1001.exe
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwdv1001.txt
CD-RW
– UJDA-310V-BM (Kyushu Matsushita)
– CRX-700E (SONY)

ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwrw1101.exe
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwrw1101.txt
DVD/CD-RW
– SD-R2002 (TOSHIBA)
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwdr1001.exe
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwdr1001.txt

HDD
– DKLA (IBM) FWHD2201
– DADA (IBM) FWHD2201
– DBCA (IBM) FWHD2201
– DCXA (IBM) FWHD2201
– DCYA (IBM) FWHD2201
– DARA (IBM) FWHD2202
– DJSA-210 (IBM) FWHD2203
– DJSA-220 (IBM) FWHD2203
– DJSA-232 (IBM) FWHD2203
– DK237A (HITACHI) FWHD2204
– DK227A (HITACHI) FWHD2204
– DK228A (HITACHI) FWHD2204
– DK239A (HITACHI) FWHD2205
– DK229A (HITACHI) FWHD2205
– DK23AA (HITACHI) FWHD2206
– DK23BA (HITACHI) FWHD2206
– MK4309MAT (TOSHIBA) FWHD2207

ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/fwhd220.txt
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/對應上表的韌體.exe

硬碟的韌體下載比較麻煩,有一個比較簡單的方法,就是下載
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/hrwua101.exe
或是
ftp://ftp.pc.ibm.com/pub/pccbbs/mobiles/hrwua102.exe
可以自動檢查並且從網路上下載對應的韌體,而且是不用製作磁片版的

PS:更新硬碟韌體前,必須先解除開機密碼中的硬碟密碼
——————————————————————————————————

站長在此感謝李先生的幫助!

強調一點,如果網友想要更新韌體,「務必」看過原廠網頁,並熟讀安裝過程後再決定,並請自行負擔一切可能的後果。
