ThinkPad W530換裝雜談

話說站長在辦公室裡近幾年都採用ThinkPad擔任工作機，日前所使用的ThinkPad R61也已經服役滿四年了，隨著應用程式的複雜化以及檔案格式越來越複雜，近一年來已頗感處理效能開始不敷使用。R61的作業系統其實是站長在2007年先以手動方式安裝在T61，然後將硬碟直接換裝到R61上面，因為T61跟R61的硬體架構幾乎一樣，所以硬碟裝上去之後就可以直接進入Windows XP，算是「無縫接軌」。但是站長當年為了打造出符合公司內部OA環境下的作業系統環境，花了兩天兩夜才安裝完成。為了避開許多軟體上的「地雷」。例如先前公司的某些網站不但僅支援IE6，而且還必須使用「微軟的JAVA」，但當時都已經出到WinXP SP2了，內建的JAVA都改成SUN的版本，為了這項限制，站長特地找出第一版的WinXP安裝光碟片(沒有整合SP1或SP2)，總算確保有「最純」的IE6跟微軟JAVA。

很快地，五年一下子就過去了，公司的網站也開始陸續支援IE8(嘿嘿~~用IE9開啟還不保證相容性呢…|||)，站長便想順便換一台新的工作機。既然要換新機，那當然要滿足效能上的新需求了。由於家裡使用的桌上型電腦是採用六核心的Intel Core i7 X980，便希望辦公室的新筆電至少能擁有實體四核心的運算能力。2012年的ThinkPad Classic只有在15.6吋的機種才提供四核心處理器，反倒是ThinkPad Edge 在14吋的E430便可提供四核心處理器，不用買到15.6吋的E530，但Edge系列無法支援Docking，因此站長便不考慮了。最後站長決定購入W530。

w530-test-01

▼站長在2011年開始處理一些Excel檔，裡面的筆數高達4萬筆，而每筆的欄位多達20餘種。光開啟檔案已經要花一些時間了，最慘的是R61處理起來竟然系統會整個當掉。站長不信邪，拿到X220上面測試看看，當時X220只安裝8GB(4GBx2)記憶體，將同一份Excel檔進行排序時，也是算到系統整個當掉。後來乾脆拿回家試看看，果然在六核心的Intel Core i7 X980處理器以及18GB主記憶體的威力下，檔案可以順利編排，透過「Windows工作管理員」觀察，該份檔案在進行排序時竟然消耗掉高達12GB的實體記憶體！難怪裝載8GB的X220照樣被「擊沉」。

站長購入W530之後，便決定要將主記憶體裝滿，以應付未來所有可能的工作負擔需求。四核心處理器的W530內建「四個」記憶體插槽，而且支援單條8GB的DDR3-1600記憶體模組。站長在2012年測試X230時發現Samsung的DDR3L-1600記憶體模組不但效能優，電池續航力實測也最佳，但Lenovo原廠所販售的DDR3L-1600記憶體模組可是天價，坊間也幾乎買不到採用Samsung DDR3L-1600顆粒的模組。後來站長有一天碰巧經過臺北信義威秀影城裡的創見專賣店時，隨口問了是否有賣低電壓版的DDR3-1600模組，店員表示有現貨，並拿給站長看。當看到是Samsung顆粒時站長的眼睛為之一亮，馬上入手四條記憶體。

w530-test-03

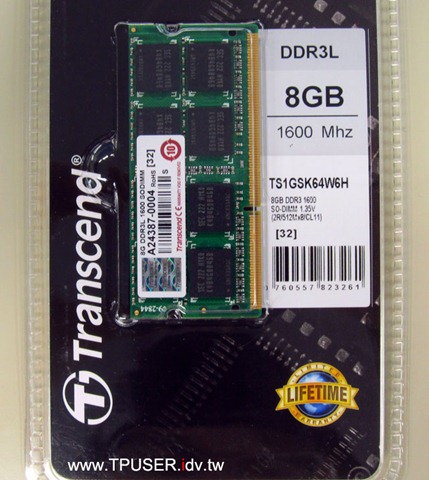

▼後來站長買了X230用來替換X220時，也打算購入Samsung顆粒的DDR3L-1600記憶體模組，就照著同樣型號買了創見記憶體，但送來時站長臉都綠了，明明產品料號完全一樣，但包裝卻從黑色底換成紅色條紋，更慘的是竟然還是站長最不想看到的Micron顆粒(詳情請參閱本站文章:低電壓DDR3不一定比較省，挖掘記憶體的耗電量真相)，創見專賣店表示每一批所使用的顆粒不見得都會跟上一批一樣，看來黑色包裝的Samsung顆粒模組真的變成了「夢幻逸品」了…|||

站長就把四條Micron的記憶體模組裝配到W530上面，因為W530其實是拿來當桌機使用，省電並不是主要考量，Samsung顆粒的記憶體則裝到X230上面去。

w530-test-13

▼W530的記憶體插槽雖然有四個，但分別位於兩個位置。第一組是在主機底部，只要打開蓋子就能輕鬆安裝，如下圖所示。

站長本來以為W530都有四個記憶體插槽，查閱原廠的資料之後，才發現並非如此。會有這樣的誤解是因為W530與T530在外觀上其實幾乎一樣，站長以為原廠為了產品區隔，會讓W-Series都配備四個記憶體插槽。但真相是只有四核心版本的W530才會有四個記憶體插槽，如果是雙核心版的W530也僅有兩個記憶體插槽。此外，T530雖然也有搭載四核心處理器的機種，但主機板上仍舊只有兩個記憶體插槽。所以想要在ThinkPad主機上裝滿32GB記憶體，就必須選擇四核心版本的W530。

w530-test-04

▼第二組記憶體插槽則位於鍵盤下方，必須先將鍵盤移除才能安裝。從下圖中也看到，鍵盤兩側留了相當大的空白，同樣是15.6吋的Edge E530就將兩側空間挪為容納獨立的數字鍵使用，站長個人是滿支持獨立數字鍵的設計。或許ThinkPad Classic在15.6吋機身的設計是不希望將鍵盤中心往左偏移，只是看到兩側只能安置喇叭的閒置空間，覺得有點可惜。

w530-test-06

▼下圖便是第二組記憶體插槽的特寫。W530最高可支援到32GB(8GBx4)的DDR3(L)-1600記憶體。從下圖中也能看到W530鍵盤下方還有兩個Mini PCI Express擴充槽，其中一個是Half Mini PCI Express規格，專門供WLAN網卡使用。W530最多可內建三支天線，因此可支援Intel Centrino Ultimate-N 6300(3×3)網卡。另一組Mini PCI Express擴充槽則可供WWAN網卡或是mSATA SSD使用，站長的W530便是裝配了Gobi3000網卡。

w530-test-07

▼W530的產品定位是「移動式(繪圖)工作站」，與同為15.6吋的T530相比時，除了記憶體插槽數量不同之外，W530一律使用NVIDIA Quadro K1000M 或K2000M工程用繪圖 晶片，在裝備上還多了色彩校準器(X-Rite color calibration sensor)可供選擇，位置則位於Palmrest的右側，如下圖所示，位於指紋辨識器左側的裝置就是色彩校準器。雖然W530並沒有使用IPS面板，透過內建的色彩校準器也能夠提供較為準確的色彩表現。W530所提供的Full HD(1920×1080) TN面板有95%的色域，站長的W530面板解析度只有1600×900，色域表現僅有60%，不過當初購買W530時已經準備要外接螢幕了，為了降低成本且不需要將預算花在一整年幾乎不會打開來用的螢幕，才刻意選解析度較低的面板。

w530-test-08

▼W530也改用六列孤島式鍵盤，原本以為六列鍵盤上面的注音都會改成白色印刷，後來拿到X230時才知道，原來是具備「LED背光」功能的鍵盤才會全部都是白色字樣，站長的X230因為不支援背光功能，所以上面還是傳統的「彩色」版中文輸入符號。然而站長個人並不喜歡背光鍵盤的敲擊觸感，因為感覺鍵深變淺了，而且鍵帽表面非常光滑，鍵打起來並不習慣。反而X230的無背光孤島鍵盤不但鍵深與先前X220相同，粗糙的鍵帽塗裝也讓使用者易於操控。雖然Yamato Lab宣稱六列鍵盤的鍵深與七列相同，但站長猜測背光鍵盤因為多了一層LED發光層，導致敲擊感覺不同。

經使用過半年的X230之後，站長個人還滿喜歡X230的「鍵帽」設計，除了孤島式按鍵較不易讓碎片落入之外，按鍵的表面區域也比傳統鍵帽大了30%，更容易按到所需的按鍵。但站長卻非常不習慣六列鍵盤的按鍵排列，特別是原本採直立造型放大的「Esc」與「Del」鍵現在變成不倫不類的橫向放大，加上原本六個獨立的功能鍵如今被複合鍵所取代，多年的ThinkPad使用者需要花一點時間適應。此外，六列鍵盤的外觀看起來不像七列鍵盤那麼的「沉穩」，原廠雖然宣稱這是「精簡化」的設計美學，但光是為了學別家的鍵盤長相，將自家的長處棄如敝屣，這大概只有沒啥文化底子的高層才做得出的蠢行。沒有文化自信心的人才會東施效顰，或是想要另起爐灶標新立異，相反地，如果能夠擇善固執，尊重固有文化的長處，並加以改進、發揚，這才是擁有文化底蘊的「科技人」該走的王道之路。

很遺憾地，2013年起的ThinkPad甚至要放棄TrackPoint的獨立按鍵了，大家熟悉的「紅藍條」按鍵將會被觸控板的「功能區」所取代。連鍵盤上方的獨立按鍵區(音量控制鍵等)都會被複合鍵所取代，取而代之的是放大許多的觸控板。基本上站長已經無言以對了，如果將來ThinkPad還有撥亂反正的一天，歷史上會記載這兩年是所謂的「六列之亂」吧。

w530-test-09

▼雖然未來的ThinkPad鍵盤配置將是不忍卒睹，至少站長在辦公室是將ThinkPad當作桌機來使用的，平常根本就是外接機械式鍵盤與滑鼠，所以六列鍵盤的衝擊其實不大。要將ThinkPad搖身一變成為「Desktop Replacement」最佳的搭檔就是專屬底座。W530主機的變壓器有兩種規格，135W以及170W，前者供雙核心機種使用，後者則是四核心機種使用，原廠為了搭配W530則推出「ThinkPad Mini Dock Plus Series 3 with USB 3.0 – 170W」隨盒附贈170W變壓器一個！光這個170W變壓器在美國原廠網站的單購價就要約120美金，至於整組Mini Dock Plus 3(170W)則是約270美金。站長連同W530主機一起購入Mini Dock Plus 3(170W)。前一代的Mini Dock Plus 3(170W)並不支援USB 3.0，但有一個eSATA埠，後來推出的Mini Dock Plus Series 3 with USB 3.0 – 170W則取消了eSATA，但有提供一組USB 3.0。文後所提到的都是新一代支援USB 3.0的Mini Dock Plus 3(170W)，站長就不再重複「with USB 3.0」字樣。

w530-test-02

▼拜「Common Dock」共通設計之賜，站長的X230也可以順利接到Mini Dock Plus 3(170W)上面使用。由於站長購入兩組Mini Dock Plus 3(170W)，一組放公司用來搭配W530，第二組則放家裡，如果站長有需要將X230甚至W530帶回家，便可以直接與底座結合。如果說W530體積龐大有如一台航空母艦，在辦公室與家裏都有Mini Dock Plus 3(170W)當作「母港」時，無論攜至何處都能直接停泊，不用再為了抽拔各種連接線、電源線而傷腦筋。雖然W530主機很厚重，但裝配6-CELL電池時，主機重量僅約2.6公斤，站長遙想以前服役時，也是背著ThinkPad 600E往返臺澎兩地，當時13.3吋的600E主機重量可是約2.26公斤呢。好在現在鮮少需要扛W530回家了。

w530-test-10

▼Mini Dock Plus 3(170W)是Mini Dock 3系列的最高階產品，提供了相當豐富的擴充連接埠，條列如下：

  • 兩組DVI-D
  • 兩組DisplayPort
  • 六組USB 2.0
  • 一組USB 3.0
  • 一組RJ45
  • 一組VGS(D-sub)
  • 一組麥克風輸入孔
  • 一組耳機輸出孔
  • 一組防盜鎖孔

W530搭配Mini Dock Plus 3(170W)時，其中一項賣點是可同時進行四螢幕輸出，但並非Dock上面的DP與DVI埠全部四個輸出影像，而是最多只讓DP或DVI任選兩個進行影像輸出，至於第三與第四個影像輸出來源則可以選W530主機螢幕、主機上的DP，甚至是Dock上面的D-sub接頭等。

Ivy Bridge世代的ThinkPad都開始內建兩個USB 3.0埠，站長本來以為新款的Mini Dock Plus 3系列會將USB 2.0埠全面升級成USB 3.0，讓人失望的，即使是Mini Dock Plus 3(170W)也只有「一個」USB 3.0埠，如果使用者需要接取多個USB 3.0周邊，還得另外連接USB 3.0 Hub。原廠有推出規格非常豐富的「ThinkPad USB 3.0 Dock」，關於USB 3.0 Dock的效能實測，站長會另外介紹。

w530-test-11

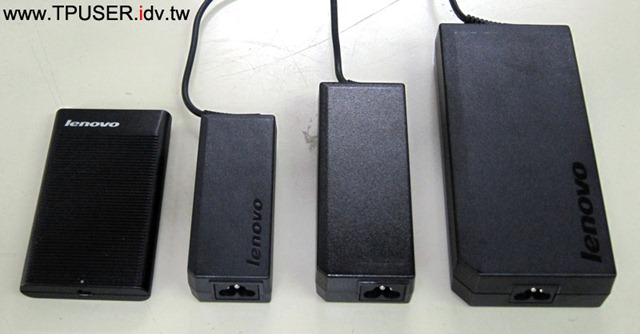

▼為了應付W530的四核心處理器與工程繪圖晶片，Yamato Lab幫W530準備了碩大的170W變壓器，好在體積並未打破W700-Series的「230W」變壓器紀錄。170W變壓器在W520時代便開始採用，當時裝配四核心處理器的T520則是使用135W變壓器，而且接頭跟65W/90W相容。下圖便是各款變壓器的體積比較，從左至右分別是：90W 超薄AC/DC兩用變壓器、65W標準變壓器、90W標準變壓器、170W變壓器。網友可以對照上面的照片，會發現W530的黃色電源內部接頭形狀跟65W或90W變壓器不同，因此170W變壓器無法插到原本使用65W或90W的主機、底座上使用。

w530-test-12

▼下圖便是將W530、Mini Dock Plus 3(170W)與「變形底座」合體的特寫。之前的R61所搭配的外接螢幕是Lenovo原廠的19吋VA面板螢幕(5:4比例)，有感於編輯Excel檔時，實在很需要更大的顯示面積，便同時換裝新的螢幕。站長無論在家裡或是公司，都使用了多年19吋(5:4比例)螢幕，因此對於螢幕的「點距」非常在意，不希望為了拚規格而貪圖超高的解析度，卻換來文字變小妨礙閱讀的問題。現在坊間所販售的24吋螢幕價格都非常便宜，而且主流解析度為1920×1080，換算下來點距只有0.0276，但站長所使用的19吋(5:4比例)螢幕，點距卻有0.0294，點距越小，在螢幕的原生(最佳)解析度下字體大小就越小，反之則越大，看起來就更不吃力。對於一天起碼會盯著螢幕工作長達十小時以上的站長而言，高解析度並非採購螢幕時的第一選擇呀。站長後來看中了EIZO所推出的22吋螢幕，解析度為1680×1050(16:10比例)，點距為0.0282，至少點距比24吋的Full HD解析度還要大，而且22吋的機身也更省空間。站長所選的螢幕是EIZO的FlexScan S2233W，黑色的螢幕機身可與W530進行整體搭配，此款螢幕是VA面板，有支援DisplayPort，因此站長便透過DP線進行影像傳輸。只是站長算是搭到了S2233W的末班車，因為後來EIZO就停產此款「低解析度」螢幕了，後續推出的22吋全部都是1920×1080解析度了。

w530-test-14

▼站長家裡的螢幕原本是使用三菱電機的RDT261WH(25.5吋)，去年11月到東京時，在秋葉原的Yodobashi賣場看到三菱電機最新款的27吋「RDT272WX」正在特價，而且解析度竟然只有1920×1080(通常27吋螢幕都改成2560×1440了)，換算成點距高達0.0311，而且還是IPS面板，便奮不顧身硬是扛上飛機帶回台灣了(笑)。站長在辦公室用的S2233W由於使用CCFL背光，所以螢幕超厚，同事看到還以為是一台「All-in-One」電腦。S2233的耗電量也比較大，最高可達90W，典型耗電量則有32W，採用LED背光的RDT272WX即使螢幕更大，標準耗電量僅為39W。照片中的「變形底座」已經停產許久，原廠後來推出的是精簡型的螢幕支撐架「Lenovo Easy Reach Monitor Stand」。如果使用者的螢幕有支援VESA壁掛規格，無法取下腳架然後直接掛在新款的螢幕支撐架上，必須看螢幕腳架能否調整高低，這點是站長覺得比較不方便之處。

等到主機與周邊都架設好之後，站長開始手動安裝作業系統，原本的考量是W530預載的Windows7已經內建IE9，站長以為無法移除，所以自備了最舊版的Windows7光碟片，準備打造一個「純IE8」的環境。事後證明根本不用這麼麻煩，因為W530預載的IE9其實是可以手動移除的…Orz。站長為何必須堅守IE8呢，沒辦法，因為公司的內部系統不爭氣，在IE9上會有不知名的錯誤發生，研發或是維運單位都強烈建議務必改用IE8。站長後來將系統安裝妥善之後，陸續把所需軟體也裝上，後來卻發現一個大問題，就是不知為何電腦會突然無法上網！為了找出問題的原因，站長花了許多時間，最後只好跟玩遊戲一樣，使出「Save & Load」大法，將應用程式與周邊應用程式逐一安裝過濾，最後終於找到元凶，竟然是辦公室所使用的Kyocera(京瓷)網路影印機的Windows 7 64位元版驅動程式！好笑的是32位元版就不會有這問題…。因為只要一安裝影印機驅動程式，重開機之後就無法連線了，移除之後就正常。所幸公司還有Sharp的網路影印機可使用，不然為了驅動程式而降版成32位元版Windows7，然後32GB記憶體無用武之處，站長可能會吐血吧。

w530-test-15

▼話說站長終於讓W530順利上線之後，有感於公司的資安政策要求開機、關閉螢幕保護程式與登入內部系統都必須輸入帳號及密碼，最讓人感到不便的是，每次開機登入Windows時，都必須重新輸入使用者名稱，公司資安政策是要求不能讓電腦自動帶出帳號的…。W530雖然有內建指紋辨識器，但站長無法打開螢幕使用，只要尋找外接式USB指紋辨識器。多年前Lenovo曾販售過外接式USB指紋辨識器，後來停產了。因為ThinkPad「目前」所使用的指紋辨識器是AnthenTec公司的產品，站長便到該公司網站上查詢是否有販售外接式指紋辨識器。很幸運地，當時仍有銷售，而且還願意運來臺灣呢。站長便直接線上下單，買了「Eikon II」此型號的設備，售價為39.95美金，但美國郵政航空運費卻花了29.95美金…。且經過了約一個月才寄達臺灣。

w530-test-16

▼下圖就是「Eikon II」指紋辨識器的包裝內容。包裝盒內雖然有附一套「True Suite」指紋辨識軟體，但卻並非正式版，當時正式版(Premiun Edition)要價19.95美金。站長買了這個USB指紋辨識器之後，真的是「悲喜交集」呀(苦笑)，先談優點的部分，以往需要手動輸入帳號密碼的動作，通通都可以用手指輕鬆滑一下就帶過，真的是超級便利，基本上即使有後面敘述的諸多狀況，站長仍舊認為是物超所值的。至於缺點的部分，大概就是AnthenTec自家超不穩定的驅動程式與軟體。由於W530內建的指紋辨識器與「Eikon II」驅動程式是共通的，當「Eikon II」接上W530之後，系統會直接用ThinkPad預載的驅動程式掛上去，完全不需要安裝AnthenTec另外提供的驅動程式。但接下來就是麻煩的開始，由於電腦有兩個指紋辨識器(一個在Palmrest上，另一個是USB外接)，一旦這兩個指紋辨識器同時運作，會導致系統無法正常開機…|||，站長必須到裝置管理員將內建的關閉。好笑的是，由於都是同家產品，所以在裝置管理員的名稱完全一樣，站長還得到AnthenTec網站查技術文件，從產品ID來判斷哪個才是「Eikon II」。

站長接下來犯的第二個錯誤是安裝「True Suite 5.0」這套程式，無論是包裝盒附的，或是花錢從AnthenTec原廠買正式版的，只要W530預載的Lenovo Password Manager沒有移除掉，這兩套程式就會互相干擾導致無法正常開機，所以經過了數次「Save & Load」大法之後，終於找出解決之道，就是將W530內建的指紋辨識器先關閉，然後移除Lenovo Password Manager軟體，只靠「Eikon II」指紋辨識器以及「True Suite 5.0」辨識軟體。

w530-test-17

▼然而站長使用了「True Suite 5.0」幾天之後，卻發現除了開機很方便之外，這套程式並沒有解決系統認證的問題，就是登入內部系統時仍舊需要輸入帳號密碼。站長發現「True Suite 5.0」這套程式根本沒辦法紀錄採用「https://」加密保護的網站，即使手動加入該網址也無效，「Eikon II」就是紋風不動。偏偏公司內部的系統很多都是「https://」開頭的網址。當時站長覺得「Eikon II」真的英雄無用武之地呀，既然都買了指紋辨識器，竟然還要手動輸入帳號跟密碼，這簡直太搞笑了。

但站長想起之前在反覆測試指紋辨識器與軟體的相容性時，好像Lenovo的Password Manager曾經記住過「https://」加密保護的網址，於是便將「True Suite 5.0」移除，並且改灌Lenovo原廠網站上提供給ThinkPad使用的最新版指紋辨識器驅動程式(原本是給內建的指紋辨識器使用)，而不再使用AnthenTec自家網站的驅動程式，等於驅動程式以及指紋辨識軟體都使用Lenovo這邊的組合，測試的結果讓站長非常滿意！Password Manager不但能順利記住「https://」加密保護的網址，甚至連需要搭配IC卡、識別卡的認證網頁、信件都可以同步記憶帳號跟密碼。相較之下，True Suite這套軟體真的是實用性不足。

站長成功使用Password Manager之後，不由得感受到「ThinkVantage」這系列商用軟體的威力跟魅力，說來慚愧，之前最常用的只有System Update、Access Connections以及Power Manager，其他的軟體對於非企業使用者的感受不大，但隨著現在企業越來越強調資訊安全的重要性，相關的資安規定也越來越繁瑣，有了這套Password Manager，並搭配指紋辨識器真的是「救人於水火之中呀」！站長不得不佩服ThinkPad對商用使用者的需求有下苦功。只要有被一堆帳號密碼驗證「荼毒」過的上班族，當他使用過Password Manager之後，就會喜歡上這套實用的工具程式，而且還是免費的，只要你是使用ThinkPad或ThinkCentre。

w530-test-18

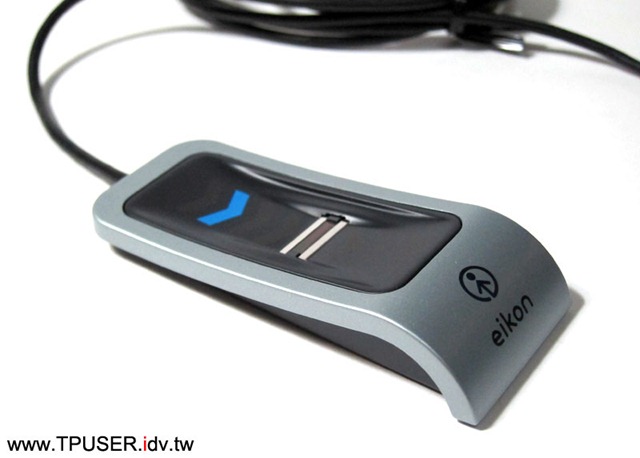

W530搭配「Eikon II」迄今，除了有時候在Windows Update之後開機會卡住，進入修復模式之外，站長對於外接式指紋辨識器搭配Password Manager是非常滿意的。只是購入「Eikon II」後沒多久，竟然傳出AnthenTec公司被蘋果(APPLE)併購的消息，今年站長再到該公司網站時，發現他們已經停止零售指紋辨識器了，所以本次換裝W530的新購周邊中，除了螢幕S2233W停產之外，現在連指紋辨識器都停產了…。先前的新聞稿已指出AnthenTec被收購之後就不會再提供指紋辨識技術給其他筆電廠商，所以ThinkPad遲早得更換指紋辨識器的供應商，站長由衷地希望將來Lenovo能考慮推出新一代的USB外接式指紋辨識器，免得未來的Password Manager不支援「Eikon II」。

站長使用W530已經有半年了，這段期間遇到許多問題，都快「久病成良醫」了，主要仍是軟體面以及與周邊的相容性。例如站長在某天看到Windows Update有提供NVIDIA Quadro顯示晶片的微軟版本WHQL驅動程式，不疑有他地安裝下去，結果就是系統掛點…|||，只好執行系統還原。另外常見的狀況是W530如果進入休眠狀態太久，站長回到座位上按電源啟動時，螢幕會完全沒畫面。原先以為是解除休眠失敗，後來才知道是畫面訊號送不出來，此時只要換一個DP埠接就正常了(Mini Dock Plus 3有兩個DP埠)。除了這些小問題之外，站長對於W530的執行效率及系統穩定性非常稱讚，工作一整天下來不用擔心四核心處理器會造成機體過熱，開啟、編輯各種檔案，以及使用Google Chrome與IE8時分頁拼命開都不用擔心系統效能被拖慢，就像是搭著一艘大船平穩地航行在海中，不用擔心外在的風浪。再加上指紋辨識器簡化了煩人的帳秘輸入流程，站長對於本次W530的換裝成果是非常滿意的，即使一路走來跌跌撞撞呀(苦笑)。

站長也趁著從R61+WindowsXP的組合換成W530+Windows7，將原本高達28GB的Olutllok Express檔案夾轉換到Outlook 2010上面，但一直被無預警的Outlook當機所惱，特別是在回信或發信時最會發作，每次寫信時都要提心吊膽，並先暫存起來。站長試過了網路上各種官方、非官方的方法都無解，甚至從64位原本的Office 2010重灌成32位元也無法根治。最後站長終於盼到了去年年底發表的Office 2013(企業授權版)，趕緊換上公司內部提供的32位元，終於擺脫了Outlook當掉的惡夢，現在一切運作正常。這次換裝W530著實讓站長在軟硬體方面獲得了許多寶貴經驗。

聽說下一代的T440(採用Haswall處理器)有機會搭載四核心處理器，屆時也會有新一代的Mini Dock，至於「W540」甚至有可能使用解析度高於Full HD的面板。但對於很在意鍵盤配置與TrackPoint按鍵的使用者而言，新外型的2013年ThinkPad可能會讓老用戶覺得更為陌生吧…。站長很高興這次的「W530戰隊」幾經波摺後終於順利成軍，而且許多配備都已經不再生產，也算是另類的末代榮光了。
