第四代「金鋼狼」(ThinkPad X270)開賣了~!

繼日本聯想發表ThinkPad X1 Carbon(第五代)與T470、X270之後,台灣的聯想官網上也開始販售這幾款2017年新機,美國與大陸的聯想官網上則尚未販售X270(截至本文發表時)。今年推出的X270外型仍延續前幾代,但連接埠的種類與數量卻有所變化。X270的研發代號為「Wolverine(金鋼狼) 4」,換言之X270的機體造型是2013年Cleansheet全新設計下的產物,當年正是ThinkPad全面導入六列鍵盤的時代。雖然X230已經採用六列鍵盤,但X230的機體造型仍承襲自前一代使用七列鍵盤的X220,所以真正為六列孤島鍵盤量身打造的是「CS13」(2013年Cleansheet)設計,第一代的「金鋼狼」便是X240。

▼「金鋼狼」系列目前已經橫跨四代,從X240到X270,也見證了儲存媒體的趨勢消長。以現在的角度來看X270可能會覺得主機厚了點,畢竟2.5吋HDD/SSD在當時是必備規格,前幾代的「金鋼狼」系列一直沒將M.2 SSD視為主要的儲存媒體,甚至在X260上還發生無法使用2242規格的SATA M.2 SSD情況。但在X270一切都改觀了,隨著TLC NAND Flash顆粒的普及,X270終於開始支援主流的2280尺寸M.2 SSD,甚至還有第二組M.2 SSD(2242尺寸)插槽。

02_thinkpad_x270_12inch_hero_shot_front_facing

▼今年發表的T470與X270都可以支援2.5吋HDD/SSD,或是透過「M.2 SSD轉接盒」安裝2280尺寸的M.2 SSD,但要留意的是2.5吋HDD/SSD與「M.2 SSD轉接盒」只能二選一。如果網友希望同時使用M.2 SSD(例如用於安裝作業系統)以及2.5吋HDD(存放資料),就必須採用2242尺寸的M.2 SSD,並占用到原本要給WWAN網卡使用的插槽。X270與T470的WWAN插槽如果安裝M.2 SSD時,可支援SATA 6.0Gb/s規格,另一方面也支援PCIe 3.0 x 2 16Gb/s規格的Intel Optane Memory,可惜容量僅16GB,基本上是擔任硬碟的快取記憶體之用。目前坊間仍有賣2242尺寸的M.2 SSD,容量可達256GB,用來安裝作業系統綽綽有餘了。目前似乎買不到有支援PCIe(NVMe)協定的2242 M.2 SSD。至少X270與T470可以同時搭載兩支M.2 SSD。對於效能很在意的網友請注意,X270跟T470的2280尺寸M.2 SSD都僅支援PCIe 3.0 x 2 16Gb/s,推算下來大約是2GB/s速率以內,站長不清楚這是否為硬體上的限制,還是韌體層面的封印。至於2280 M.2 SSD是否也能同時支援SATA 6.0Gb/s規格,就要實機驗證了,關鍵在於「M.2 SSD轉接盒」是否有對應「B-key」腳位。

Lenovo-tw官網已提供X270客製化購買服務,從下圖中能看到,客戶可以選擇Second Hard Drive,其實就是安裝於WWAN M.2插槽的M.2 SSD。目前原廠僅提供128GB容量供客戶選購。但站長並不清楚,出廠時作業系統是否可以選擇安裝在Second Hard Drive(WWAN插槽的M.2 SSD),如果不行的話,客戶就得自行處理。

2017-X270



▼X270的WWAN插槽跟一些功能會產生互斥關係,例如選擇LTE-A WWAN網卡時,就無法支援Intel Tri-Band Wireless-AC 18265網卡上的WiGig(802.11ad)功能。即使安裝的是Intel Optane Memory,因為使用PCIe(NVMe)協定,同樣會跟Intel Tri-Band Wireless-AC 18265網卡互斥。反而在WWAN M.2插槽安裝SATA M.2 SSD時,不會影響Intel Tri-Band Wireless-AC 18265網卡。由於Intel 18265網卡需要動用到三支天線,其他沒有WiGig(802.11ad)功能的WLAN網卡都只用到兩支天線。所以網友如果需要WiGig(802.11ad)功能,主機在出廠時就必須選擇裝配Intel 18265網卡,並且裝妥三支天線,只是目前Lenovo-tw官網上暫不提供Intel 18265網卡WiGig(802.11ad)的購買選項。

此外,X270並沒有配備IR Camera,不然這項功能又會跟WiGig(802.11ad)互斥。

2017-X270-02

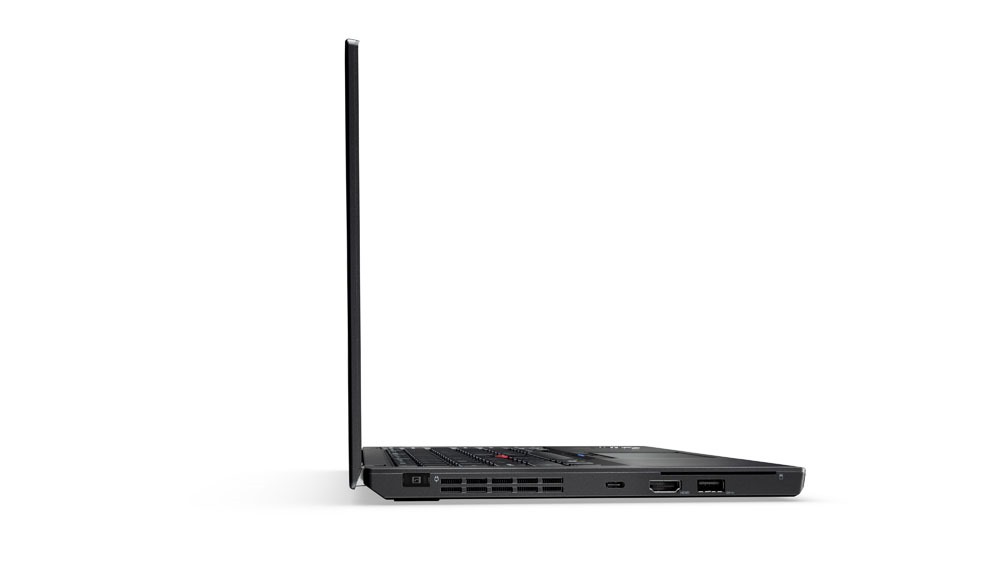

▼前一代的X260有三個USB 3.0(Type A)接頭,而且主機還有內建一個mini DisplayPort。X270雖然仍有「三個」USB接頭,但其中兩個才是傳統的Type A接頭,第三個則是最新一代的Type-C接頭,然後X270取消了mini DisplayPort,等於將原本的USB 3.0(Type A)跟mini DisplayPort都整合在一個USB 3.1 Type-C接頭上。或許會有網友覺得實際可用的USB接頭數量是變少了吧。以往X260可以靠mini DisplayPort輸出4K@60Hz影像時,仍然有三個USB接頭可以使用,但X270卻必須依賴USB Type-C輸出4K@60Hz影像,只剩下兩個USB接頭可以使用。不過X270的USB Type-C因為有支援Power Delivery 2.0,可以用來傳輸電力,甚至不需要透過傳統的長方形電源接頭進行充電,只要買45W或是60W的USB Type-C變壓器,就可以透過USB Type-C接頭充電。

2017年的ThinkPad很多款都配備了USB Type-C接頭(可正反插),但所支援的傳輸速率卻有很大的差別。X270支援的是USB 3.1 Type-C Gen1 ,最高傳輸速率為5Gb/s。USB 3.1 Type-C還有Gen2規格,最高傳輸速率提升至10Gb/s。T470內建的雖然是Thunderbolt 3,但同樣採用USB Type-C接頭(可正反插),並可相容於USB 3.1 Type-C(同時支援Gen1與Gen2)。因此目前ThinkPad對於USB Type-C的速度規格頗兩極化,要嘛就是頂天的Thunderbolt 3(40Gb/s),不嘛就是USB 3.1 Type-C Gen1 (5Gb/s),反而沒有單純搭載USB 3.1 Type-C Gen2 (10Gb/s)的機種。

03_thinkpad_x270_12inch_hero_shot_left_side_profile_slightly_raised

▼X270可支援三種類型的擴充基座:

  • 機械式底座(Mechanical Dock),例如ThinkPad Basic/Pro/Ultra Dock
  • 外接式USB Type-C Dock
  • 無線的Wireless Dock(WiGig 802.11ad,但要網卡有支援)

可能為了配合ThinkPad沒有機種搭載純種USB 3.1 Type-C Gen2 (10Gb/s)規格的關係,原廠所推出的USB Type-C Dock最高速只支援USB 3.1 Type-C Gen1 (5Gb/s),這點真的滿可惜的,因為USB Type-C Dock透過DisplayPort輸出影像時,單一螢幕最高只能輸出3840×2160@30Hz,兩個DisplayPort同時輸出的最高解析度為1920×1080@60Hz。因此網友如果希望透輸出4K@60Hz,第一個方法是透過X270本體內建的USB Type-C直接輸出,不然就得選擇機械式底座了。站長原本以為原廠推出的USB Type-C Dock在功能面能夠全面取代ThinkPad Pro Dock(機械式底座),但至少從4K@60Hz輸出功能上來看,仍力有未逮。

對於已搭載Thunderbolt 3 的ThinkPad機型,原廠另外推出了高速的ThinkPad Thunderbolt 3 Dock可搭配。下圖是ThinkPad USB Type-C Dock。

1483163543_920_lenovo-thinkpad-dock-thunderbolt-and-usb-3-c-dock-officers



▼X270雖然在外觀上與X260相差不大,但除了本文提到的各項功能變化之外,也開始支援辨識率更快的觸壓型(Touch type)指紋辨識器。從X1 Carbon的實際使用經驗,站長非常喜歡觸壓型,辨識速度比以往的指滑式(Swipe type)要快出許多。目前Lenovo-tw官網的X270客製化項目中,如果想要選擇2280尺寸的M.2 SSD,關鍵選項反而在「Pointing Device」要點選有「PCIe」的項目,接下來才會有PCIe-NVMe OPAL 2.0的M.2 SSD可以選擇,只是原本有的「Second Hard Drive」選項就跟著消失了,看來官網上暫不提供雙M.2 SSD選項。此外,官網上也開放Smart Card Reader供網友加購了,這的確是客製化的強項。

這個月國外剛發表的ThinkPad P51s也是Cleansheet全新設計了,有機會的話我們再來聊聊這台輕量級的行動工作站吧~!
