ThinkCentre M90z All-in-One商用主機介紹(上)

Lenovo的桌上型電腦「ThinkCentre」在去年底推出首款「All-in-One」(主機與螢幕整合在一起的機種)產品，當時的型號為「A70z」，搭載19吋寬螢幕面板。隨著Intel在2010年開始主推新一代的Core i5/i3處理器，Lenovo並沒有急著將「A70z」換裝Core i5/i3處理器，而是先針對使用者在意的螢幕尺寸及觸控功能，推出了23吋的新世代「All-in-One」，型號為「M90z」。

研發代號為「Maebashi(意指日本群馬縣的「前橋」市)」的M90z定位為高階的商用「All-in-One」，功能以及售價都比採用Core 2 Duo處理器以及19吋面板的A70z多一些。站長印象中PC業界在15年前左右曾吹起一股「All-in-One」風，只是當年是搭配傳統CRT螢幕，自然也沒有觸控面板功能，但市場接受度並未打開。反倒是Mac成功地開創出「All-in-One」電腦的各種型態。這一年來PC業界開始推出各款「All-in-One」則是跟Windows7以及多點觸控螢幕開始普及有關，只是市場接受度還沒有非常熱絡。Lenovo在ideaPad推出了一系列的「All-in-One」，對於ThinkCentre則陸續推出A70z與M90z，是市面上少見的商用「All-in-One」。

站長得知M90z新機發表的消息之後，便商請Lenovo-tw特別借一台測試機讓站長測試。感謝Lenovo-tw在M90z到台灣時便借測給站長。當站長收到M90z並安放在公司的辦公桌時，看到23吋大螢幕心裡相當感動呀~~!!!雖然站長家裡是使用25.5吋的三菱電機螢幕，但看到M90z時還是覺得螢幕十分壯觀，或許是辦公室長時間使用19吋傳統比例螢幕所造成的視覺對比震憾吧。

▼可惜的是站長很快發現M90z測試機的重大缺點，如下圖所示，觸控版本的M90z竟然採用「鏡面」螢幕，光這點大概就會讓多數使用者、採購人員卻步了。從下圖中能看到天花板上為數眾多的日光燈管均反射在M90z的螢幕上。站長在實際操作時，也一直被鏡面反射的光源困擾著。基本上鏡面螢幕在家裡使用還不至於那麼痛苦，但在辦公室卻很容易成為視力殺手。雖說這年頭PC/NB流行一堆奇怪的特異功能，但對於商用PC/NB而言，最不可取的當屬「鏡面螢幕」。如果為了一個多點觸控功能，被迫放棄霧面螢幕，這真的是站長看過最本末倒置的做法了。非常希望Lenovo-tw在ThinkCentre的「All-in-One」機種均能以霧面螢幕為優先考量，這才是真正的對客戶有實際助益。

▼M90z基於商務人士對於隱私的考量，特別設計了WebCam的硬體開關，如下圖所示，將位於主機頂部的開關調向左邊，就是開啟WebCam功能，而且進行攝影時鏡頭旁邊還會亮起綠燈，提醒使用者正在拍攝。將開關調向右邊就會將WebCam蓋住，此時會刻意用紅色圓點提醒使用者WebCam已經關閉。站長覺得這項設計相當實用，也能夠解決商務人士對於WebCam又愛又擔心的顧慮。M90z的WebCam是200萬像素，在WeCam兩側配備了陣列麥克風(雙收音孔)，只要使用者具備足夠的高速頻寬，便能進行高品質的視訊會議。

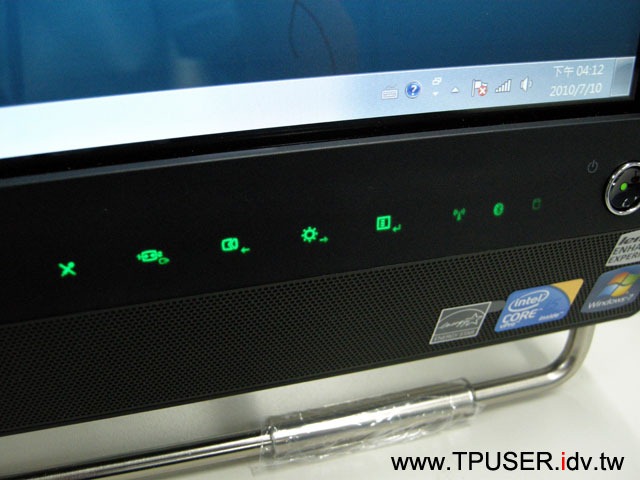

▼M90z主機並沒有「實體」的螢幕功能調整按鈕，如果需要調整螢幕亮度或是關閉麥克風時，將手指移到螢幕右下方，此時手指不需要觸碰到主機，「隔空」揮過去就會浮出五個LED燈號，然後直接在發光圖示上碰觸即可。M90z預設會恆亮的圖示有WLAN、藍牙以及硬碟指示燈。下圖中左邊五個圖示平常是隱藏的，使用者透過觸摸或是隔空掃過都可以讓這五個燈號亮起。

這項功能炫歸炫，但實際操作起來時因為沒有實體按鈕的回饋力道，僅是在塑膠外殼上面敲打，站長感覺靈敏度不是很理想。

▼M90z的螢幕為23吋，原生解析度為1920×1080。或許是採用CCFL背光的原因，畫面看起來較為柔和，不像近期ThinkPad紛紛改用LED背光後出現畫面偏藍的特性。M90z的面板亮度為250 nits，對比為1000:1 (dynamic contrast ratio)，但仍使用TN面板，而非VA/IPS系面板。對於很在意顏色正確性的使用者而言，TN面板可能無法滿足使用上的需求，對於一般商務使用者，M90z的面板表現還是OK的(除了鏡面效果之外)。

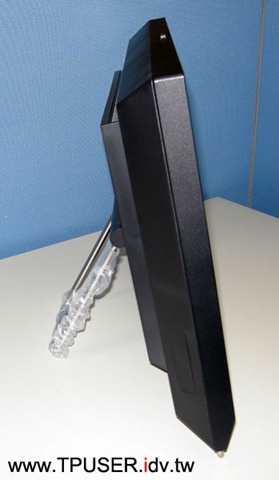

▼介紹到現在，可能還是有網友不清楚何謂「All-in-One」一體成型主機。如下圖所示，M90z從側邊看起來就像是一台比較厚的螢幕而已，其實這台「螢幕」內部已經裝入了主機板、硬碟、光碟等零件，是一台可獨立運作的完整電腦了。「All-in-One」最大的好處在於節省空間以及耗電量，將傳統兩件式(螢幕及主機)設計合而為一。

雖然現在各家紛紛推出消費型「All-in-One」主機，但站長反而覺得辦公室更適合佈署「All-in-One」。因為「All-in-One」最大的特點「整合性」相對地也帶來擴充性不足的缺點。「All-in-One」基於散熱及空間考量，無法搭載桌上型獨立顯示卡，多半使用筆記型電腦的顯示晶片，使用者無法自行更換。「All-in-One」也缺乏PCI-Express擴充槽讓使用者自行加裝各式擴充卡(例如USB 3.0)。這些限制因素再加上「All-in-One」不會比較便宜，讓需要高速GPU玩遊戲、高速GPU協助工程繪圖的家庭用戶及專業玩家根本不會去考慮「All-in-One」。

反觀在商務市場，如果辦公室以「All-in-One」取代傳統主機及獨立螢幕，立即的效益是節省辦公空間及降低耗電量。畢竟家庭用戶多半只會有2到3台PC或notebook，省電效益有限。但換成是一間公司有10台~50台「All-in-One」，對於降低用電量的效益會更明顯。其次就是辦公室使用的商務電腦多半不需要額外擴充功能，對於GPU的效能也不會太講究。只要「All-in-One」的價格能夠比單購主機及螢幕划算，同時提供到場維修服務，相信「All-in-One」有機會在辦公室占有一席之地。只是M90z的定位並非大眾價位機種(笑)，還是必須等平價的Core i3/i5「All-in-One」機種推出後，才會被企業客戶所廣為接納。

下圖是M90z的左側特寫，基本上左邊沒有連接埠，但請仔細看左下方有一個黑色長方形的蓋子，該處是被蓋起來的，原本提供給ExpressCard擴充槽使用，如果M90z沒有加裝該槽時，就會把開口檔住。目前台灣銷售的M90z似乎沒有提供ExpressCard擴充槽。

▼M90z主要的連接埠位於主機右側及後方。下圖是右側的特寫，由上到下各部功能分別為：

• 光碟機(SATA / 12.7mm厚度 / 固定式)
• SD Card讀卡機
• USB 2.0埠
• 耳機孔
• 麥克風孔
• USB 2.0埠

M90z沒有搭載「Ultrabay擴充槽」因此光碟機無法抽換改裝成第二顆硬碟抽取架，也沒有USB 3.0連接埠。以上兩點都還能理解，畢竟企業也不會急著導入USB 3.0的周邊，倒是讀卡機僅支援SD Card(合理推測有支援到SDHC，但不至於支援到SDXC)就挺有意思了，似乎認為Memory Stick系的記憶卡在商用市場不實用吧(苦笑)。

▼從「ThinkVision」開始，Lenovo的螢幕便有一項貼心的設計，後方會設計一個「把手槽」方便使用者搬移時握住螢幕，這項設計也有延續到M90z上面。如下圖所示，M90z主機後方有一條紅線，其實那條紅線是代表該處為散熱孔，剛好也是讓使用者可以握住主機的「把手槽」。

M90z預設安裝的腳架是下圖中的造型(稱為Frame Stand)，使用者可以自行調整腳架的傾斜角度。如果覺得高度還是太低，可以另外購買「ThinkCentre M90z Height Adjustable Stand」(57Y4351)，該腳架其實是為M90z量身訂作的螢幕腳架，可惜只能調整高度以及螢幕前後角度，無法將M90z旋轉，最好笑的是「觸控面板」版本的M90z不可以使用「ThinkCentre M90z Height Adjustable Stand」。

ThinkCentre第一台「All-in-One」A70z主機並不像M90z主機下方還特地包一圈金屬框架來墊高機體，雖然站長並未借測過A70z，但在市面上看到A70z實機時感覺螢幕高度低了點，如果換裝螢幕腳架並調高一點高度，在瀏覽畫面時會更舒服。M90z則是主機下方有金屬框架墊高，因此比較不需要額外加購螢幕腳架了。

▼下圖是M90z主機後方左側的特寫，如下圖所示，從左至右分別是：

• (上方)PS/2孔，但處於被封印狀態
• (下方)序列埠，但處於被封印狀態
• 電源線接頭
• 防盜鎖孔

M90z既然是針對商務市場，自然有提供PS/2以及序列埠，但並非標準配備。像站長借測的測試機就沒有內建。M90z內建150W的電源供應器，而非採用外接式的變壓器，因此使用時只需要將電源線接上主機即可。

▼接下來是M90z主機後方右側的特寫，從左至右分別是：

• RJ45 Ethernet網路接頭
• 4個USB 2.0連接埠
• DisplayPort數位輸出端子
• VGA(D-sub)類比影像輸入端子

M90z可以透過DisplayPort再外接螢幕，進行雙螢幕顯示。同時M90z也接受VGA訊號輸入，可以當作一台螢幕來使用。詳細的使用心得會在第二篇介紹文章裡說明。

▼ThinkCentre向來標榜免工具即可拆卸外殼，這項優良傳統也繼承到M90z上面，如下圖所示，M90z主機底部兩側有藍色的機殼拆卸開關，只要向兩側拉動然後將機殼朝上方推便能打開後方的機殼。

▼站長本來覺得奇怪，為何後方機殼的重量不輕，原來是加裝了一層金屬片造成的。

▼打開後方機殼後對於M90z內部構造便能一目了然，站長已經將幾個重要元件都標示出來。

▼站長看到CPU風扇及散熱片時，還誤以為M90z有配備桌上型顯示卡呢(笑)，因為造型實在是太像了。M90z並沒有配備獨立的顯示晶片，均使用Intel Core處理器內建的繪圖核心。M90z基於空間考量使用了一些notebook的零件，例如記憶體便使用DDR3的SO-DIMM模組，最大可支援到兩條模組，合計8GB。如下圖所示，記憶體插槽左邊則是Mini PCI Express插槽，該插槽主要供安裝WLAN無線網卡，通常會選用Intel Centrino Wireless-N 1000(1×2天線)網卡，不過M90z測試機則保留第三根天線，理論上可以安裝Intel 6300無線網卡，但原廠並沒有提供該張網卡做為CTO(客製化)的選項。

M90z的散熱機制設定在處理TDP為73W的處理器，因此M90z最高可支援至Core i5-670(3.46G)，但Intel迄今尚無73W的四核心版Core i5/i7處理器，故M90z也無法預載四核心的處理器，這點的確是相當可惜的。

▼雖然測試機沒有配備ExpressCard插槽，但從主機板上可以看到寫著「NEW CARD」字樣以及旁邊的白色接頭，那便是加裝ExpressCard插槽時使用。至於下圖中還出現一顆ITE的晶片，則是為了提供PS/2功能而準備的。

M90z所使用的硬碟則是3.5吋硬碟，在官方公布的硬體料件名單上有支援到1TB容量，或許這也是為何M90z不採用2.5吋硬碟的原因，畢竟3.5吋硬碟在高容量時單價比2.5吋硬碟划算。

▼M90z採用150W內建式電源供應器，相較之下，同樣搭載雙核心Core i5的Tower型(直立機箱型)ThinkCentre M90p則是配備280W的電源供應器。只是M90p Tower型畢竟可加裝獨立顯卡，因此必須考量供應較多的電源。我們不妨與剛結束團購的M90p USFF做個比較，M90p USFF採用外接式130W變壓器，雖然比M90z更低，但別忘了M90p USFF還必須外掛螢幕。站長曾量測過家中的EIZO 19吋螢幕，耗電量約為30W。因此假設M90p USFF搭配一台23吋大尺寸螢幕，整體耗電量可能會高於同為23吋的M90z。

M90z所使用的電源供應器是光寶科技(Lite-On)公司所生產，而且還通過80Plus銅牌認證。電源供應器的風扇會將廢熱從M90z上方排出，基本上M90z的CPU風扇以及電源風扇並不會帶來太大的噪音，使用起來相當安靜。
