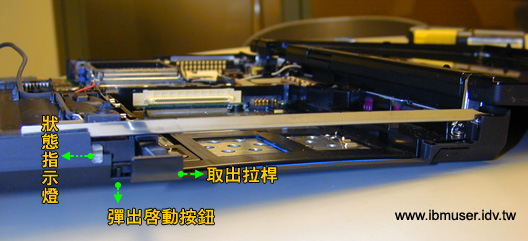

ThinkPad T30機身右側具備了稱為「Ultrabay Plus」的多功能擴充槽。除了原先「所有」的Ultrabay 2000周邊裝置外，還能夠使用Ultrabay Plus專屬的Device Carrier、數字鍵盤與WorkPad同步充電座。這次ThinkPad T30的Ultrabay Plus也做了相當程度的修改，變成與ThinkPad A31-Series同樣的設計，彈出啟動按鈕移到前方；取出拉桿也移到前方。先前的T20-Series退出Ultrabay2000周邊時，Ultrabay2000底盤會有部份同時退出來，演進到T30則簡單多了，只要將拉桿往外拉出，周邊裝置便會單獨退出。

左圖是Ultrabay Plus拉桿的特寫，很明顯的長度比T20-Series長了些，以方便使用者取出。

ThinkPad T30既然支援熱抽換，在開機狀態下要如何抽換周邊裝置呢？其實最簡單的方式就是直接扳動「彈出啟動按鈕」，此時WindowsXP/2000系統會通知使用者取出裝置，然後再將取出拉桿向外拉，周邊裝置就會順利退出來，相當方便。

自從連R-Series都用Mobile Pentium4-M的CPU後有人會問「那T30跟R32差在哪裡？」嗯...除了顯示晶片不同外，站長覺得大概就是某些功能的有無了，例如Ultrabay Plus的熱抽換功能便是其中一項差異。以台灣銷售的T30與R32為例，價差在新台幣2萬元以內，T30具備熱抽換功能、能夠使用ThinkPad Dock、內建喇叭音質較佳、具備吸震圓墊設計、使用鈦合金複合碳纖維材質等，這些設計多半無法與效能無關，但是在使用上就是多了些便利與舒適，更何況ThinkPad T30為三年國際保固這點更是最大賣點。並不是ThinkPad R32不好，而是「什麼樣的產品定位便有其對應的價格」，如果今天將T30的上述特點也加到R32上面，那要T30 何用？但是不管是哪款ThinkPad，IBM的基本堅持還是存在的，例如完善的散熱機制、不妥協的鍵盤設計、黑色機身等，ThinkPad之所以為ThinkPad精神便在於此。

Full Size:433KB

左圖是ThinkPad T30主機板背面，上面最顯眼的大概是一顆大大的82845MP Memory Controller Hub (MCH-M)。

由於圖片上已經將幾個重要元件位置標示出來，站長就不再贅述。

ThinkPad T30在特定機種上搭載了IBM Embedded Security Subsystem 2.0，也就是所謂的Security Chip安全晶片（TCPA-compliant）。左圖為安全晶片特寫。安全晶片即使有安裝在機體內，但是IBM並沒有將軟體與驅動程式附在系統裡，使用者必須到IBM網站上自行下載安裝。此外在BIOS裡面也可以將安全晶片功能開啟或關閉。

ThinkPad T30只有一個mini-PCI插槽與一個CDC(Communications Daughter Card)接頭，如果要同時內建Wireless LAN、Modem、Ethernet、Bluetooth是無法辦到的。通常mini-PCI負責Wireless LAN+Modem，Ethernet與Bluetooth各使用一個CDC接頭。現在Ethernet功能已經是標準配備的情形下，ThinkPad T30乾脆將網路晶片(Intel 82562ETchipset)內建在主機板上。

現在國內銷售的ThinkPad T30(2366-61T)不但內建Wireless LAN的天線，為了日後升級方便，mini-PCI插槽是空出來的，Modem則使用CDC接頭來連接。

左圖就是Bluetooth的CDC模組，相當小一塊。站長特地將天線接頭用黃色框標示出來。ThinkPad T30的Bluetooth天線就位於機體左上方排風口處。國內銷售的ThinkPad T30(2366-61T)倒是沒有內建Bluetooth天線，因此就算網友也弄到一塊左圖中的Bluetooth CDC模組，恐怕收訊效果不佳。

ThinkPad T30使用的是PC2100的DDR-SDRAM，網友購買時要稍微留意一下。

哦∼∼左圖是這次測試時的意外發現之一，沒想到ThinkPad T30的主機板是台灣製造的，以往在ThinkPad T23上看過日本、德國製造的主機板，終於台灣也能生產T-Series主機板了。

以下兩張照片是ThinkPad T30的喇叭特寫。因為站長覺得ThinkPad T30的喇叭效果不錯，所以特地拍了兩張來紀念。

寫到這邊可能網友會說站長太混了...怎麼實機圖解(下)有「狗尾續貂」之嫌，介紹文字太少了。呃......因為該講的前兩篇都講了。所以就讓站長歇口氣吧！(別打我...)

下一篇將開始介紹ThinkPad T30的效能表現！首先從Mobile Pentium4-M開始說起，敬請期待！！！
