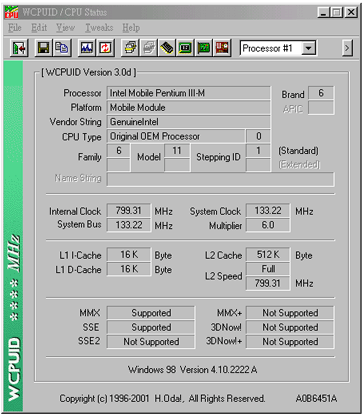

ThinkPad X22使用「低電壓版」的Intel Mobile PentiumIII-M。從左圖WCPUID中便可以清楚的看到，System Bus與System Clock都推進到133MHz，之前的低電壓版Mobile PentiumIII 僅為100MHz，而且L2 Cache也終於增大為512KB。目前ThinkPad各款採用的CPU類型如下表:

目前ThinkPad並沒有全部改用Mobile PentiumIII-M，有的機型還是使用上一代的Mobile PentiumIII，不過至少都是使用筆記型電腦專用的CPU。最近許多notebook廠商，特別是銷往歐洲的機器上都改使用Desktop PC使用的CPU，例如一般人就能買到的桌上型PentiumIII或是Celeron CPU。這麼做的好處是成本可以下降許多，同時脈下，Mobile PIII-M和DT PIII價差可不小。不過這種做法可以說是兩面刃，廠商的想法是：一但將使用者的「胃口」養大了，以後機器價格可能就必須走低價路線，這對於目前還保有較高利潤（相對於桌上型電腦）的notebook廠商而言是最怕看到的。也因此目前多半是台灣的二線notebook廠商才會出此下策。不過隨著使用DT CPU的notebook熱賣，許多一線大廠也開始評估是否也要推出類似的產品。

其實在B5-Size One-spindle的機器上，大概只能使用Mobile CPU，一方面體積的限制，二方面此類機器強調電池使用時間，因此耗電大的DT CPU就算能裝的下，散熱問題也會是廠商與消費者的惡夢。倒是Two Spindle或是All-in-One的機器由於體積較大，所以DT CPU是裝的下，就看散熱的問題是否能夠順利解決。雖然廠商都宣稱目前的桌上型PentiumIII與Celeron，隨著製程進步使得溫度降低許多，所以裝在notebook裡沒有問題。但是站長家裡使用的就是新版的Celeron 1.2GHz，使用原廠風扇下，溫度約攝氏三十多度。試想，Desktop CPU所用的散熱片與風扇和notebook用的散熱機制比起來，不啻是巨無霸，同時機殼也比notebook大上許多，在這些條件下，使用0.13製程的新版Celeron才能維持如此的溫度。之前使用0.18製程DT CPU的筆記型電腦，要如何利用notebook的小風扇與散熱片來維持系統的長時間正常運作令人相當好奇。如果今日notebook的散熱機制有強到能駕馭DT CPU，那麼一堆玩家買一個比一個還巨大的「超頻風扇」、「超頻散熱片」豈不就太傻了﹖他們為何不效法筆記型電腦的散熱做法呢﹖哦...更別提有的桌上型機殼還強調，可以一次六、七個風扇在裡面吹呢！這對於notebook而言也是天方夜譚...。當然有需求就有供給，有的使用者只要速度快、價格便宜的notebook，至於電池使用時間與機體溫度並不是他所在意的地方，自然使用DT CPU的機器便會繼續供應，而且銷路還不錯。站長並不會反對此類設計，只是希望廠商在販賣時能誠實告知消費者，讓買主去決定是否要使用此類CPU。至少目前ThinkPad都是使用Mobile專用CPU，再加上IBM的散熱機制，相信ThinkPad在長時間的使用下其穩定性是值得信賴的。

既然談到DT CPU的超頻，大家也許都有一些心得，站長之前也用過幾顆「名CPU」，例如Pentium IMPP 120、PentiumII SL2W7、Celeron 300A等，後來用ThinkPad習慣後反而覺得系統的穩定性才是最重要的。所以站長也沒有將主機板加壓，讓這顆Celeron 1.2GHz超頻到1.6GHz，因為「多那點速度又如何？」或許市面上太強調超頻的「重要性」，站長認為這是個人的自由，但是不應該變成一種風行，好像CPU買來就是要操到最高點才甘心似的。有時候會看到某些人抱怨自己的CPU超不上去，就在網路上大肆抨擊CPU不好、主機板太差、顯示卡不爭氣...這真的只有「白爛」兩字可以形容。只要系統能穩定地執行預設的時脈，超不上去，廠商何辜﹖為何要花篇幅講這些話﹖因為站長不希望接下來介紹的內容被人誤解，甚至引起歪風橫行。在此先鄭重強調：ThinkPad從來沒有設計來超頻運作！

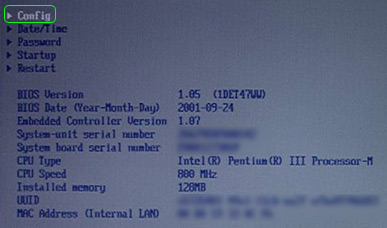

	由於現在的Mobile CPU都使用SpeedStep技術，依電源情況而分成高低兩種時脈。以ThinkPad X22為例，使用變壓器供電時，正常時脈為800MHz，改成電池供電時，時脈可以降為533MHz。這速度能調整嗎？大家請往下看便能了解。 開機時按「F1」便可以進入BIOS。首先進入眼簾的是系統的概況，例如CPU的類型與速度，還有記憶體數量。 此時請選上方的「Config」，進入後選擇「Power」此項，然後便可以進入電源管理的畫面。將頁面往下捲就可以看到「Low/High Frequency」的選項，如左圖所示目前為「533/800MHz」。 此時站長感到好奇，何時ThinkPad有了類似「SoftMenu」的軟體調整時脈功能？或許ThinkPad T23也有，只是站長之前沒注意到。 於是乎，站長在此選項上按下了「Enter」鍵，令人驚訝的畫面終於出現了！

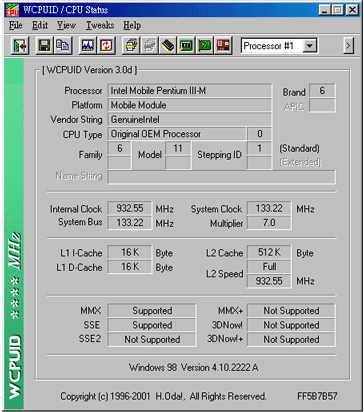

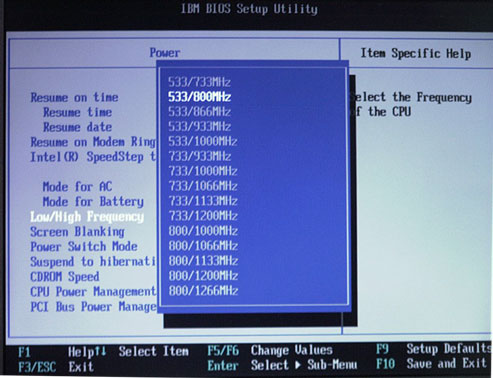

好多種組合呀！沒錯，理論上使用者可以調整所需要的高低時脈。但是很可惜的，以ThinkPad X22所用的此顆CPU只有533/800MHz一種選擇。但是如果是ThinkPad T23所使用的1.13GHz CPU，就有733/1133MHz與800/1133MHz兩種選擇。所以當使用者希望用電池供電時，速度能稍微快一些，便可以來此設定。 此時站長想：能否超頻使用呢？於是懷著忐忑的心情將時脈選成「533/866MHz」這組，然後從新開機... 哦~~~可以進去Windows98，用WCPUID一看，果然是866MHz！再跑個3DMark 2000測試看看，也跑完了！ 於是站長又更貪心的進去BIOS，將時脈又往上調成「533/933MHz」，沒想到順利開機，進入作業系統了！ 站長特地將WCPUID的畫面擷取下來，紀念這偉大（呃...白爛）的一刻。不過站長這次就不敢執行3DMark2000了。 好奇的站長後來還將時脈調到「533/1000MHz」，果然連作業系統都進不去。所以就趕緊調回正常時脈。

超頻運作對於ThinkPad造成的影響多大，相信網友都清楚，所以奉勸網友這部份的介紹看過有印象就好，除非您是ThinkPad T23以上機種，真的有需要才去調整高低時脈設定。千萬不要拿自己的機器開玩笑！ 講到超頻就讓站長想起前一陣子滿熱門的notebook CPU Upgrade話題。除了ThinkPad X-Series此類CPU焊死在主機板上的設計外，Intel前陣子不也聯合某些廠商推出「可升級」的notebook BTO專案？使用者可以購買盒裝的Mobile CPU，自行換裝在那些機器上。日本的ThinkPad網友也有將ThinkPad 600、T-Series換CPU的例子。 但是站長常想，之前的ThinkPad主機板沒有Jumper，也沒有SoftMenu，所以能辨認的CPU時脈幾乎是固定的。就以ThinkPad 600E為例，主機板頂多支援到400MHz，那站長從300MHz升級到400MHz有意義嗎？先前站長提到ThinkPad T20升級CPU的敘述，有網友來信賜教，節錄於文後。 會讓使用者感到notebok的性能不佳的瓶頸，大概是3D顯示晶片不夠力。試想：今天就算ThinkPad 600E升級到1GHz，但是顯示晶片還是NeoMagic 256AV呀！（2.5MB顯示記憶體...）所以CPU的快慢並不會是決定性能快慢的唯一因素。後面的測試網友會看到ThinkPad X22的3DMark2000成績勝過ThinkPad T23，屆時您便更能體會了。

----------------------------------------------------------------------------
網友來函：
站長：
引用您的文章中：
ThinkPad T21也頂多從750到850MHz，要上1GHz？抱歉，請換T22的主機板...
個人覺得可能有問題，以我自己使用的T20來說，我試過可以安裝P3-600/700/800，再上去的不是不能裝，一來國產品牌高過800MHz的機種較少，不好借到，二來，測試時，在約28度的室溫下，P3-800竟然在使用30分鐘後....熱當機，不過這個狀況我的朋友使用T21也發生過，甚至燒毀一顆P3-800（保固中，免費更換，還順便幫他把鍵盤換了一組？？說是鍵盤太髒了），T20沒有出到P3-800的機種，一樣可以安裝，所以，我認為，處理器升級的瓶頸，並不是在原廠額定的時脈，而是機器設計的散熱能力而定，處理器幾乎都是鎖頻的，所以並不需要調Jump，國內很多小廠的NB，從C500到P3-1G都用同一塊板子，一些一線大廠就有分，但是好像也是為了更高頻的處理器，所需的散熱改進，連機殼都有一點不同，冬天到了，也許哪天有機會借顆P3-900以上的CPU來試試看，不過，先決條件是，不能把人家的CPU燒掉吧。

目前P3-900/1G的CPUID Code與P3-800一樣，皆為68A或說是68(10)，因此，能辨識P3-800，因該就能辨識P3-900/1G

Writen by Mr. Lee
----------------------------------------------------------------------------

呃...所以說事實上ThinkPad T20可以裝上Mobile PentiumIII 800MHz，只是無法長時間運轉。這也不難理解為何從ThinkPad T20到發表T21中，間隔的時間並不久。可能是為了讓系統能承受更高時脈，所以在散熱機制上又下了點工夫，然後再給個新的番號。之前T-Series機體的高熱不但來自於硬碟，CPU更是「貢獻良多」，所幸後來Intel終於推出了新製程的Mobile PentiumIII-M，相信CPU的高熱能有效降低。因此就算之前使用舊款Mobile PentiumIII的機器能升級CPU，看在高熱及穩定性疑慮的份上，站長寧可買採用PIII-M的新機。
