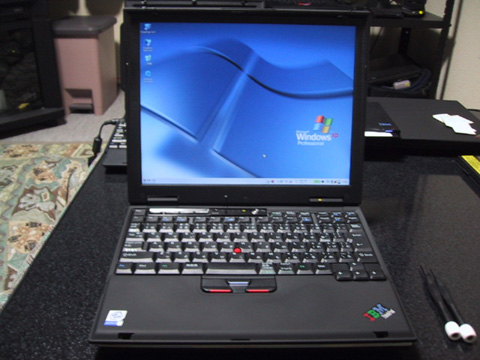

本篇繼續介紹ThinkPad X22的外觀。首先秀出OZAKI'S先生所拍攝的愛機特寫。畫面中這台為日本機(2662-9DJ)，預載系統為Windows2000，由OZAKI'S先生自行改灌成Wimdows XP。從正面圖中可以看到ThinkPad X22的外觀並沒有做太大的變化。 趁這個機會講解一下ThinkPad外觀好了，以免新接觸ThinkPad的網友看得一頭霧水。ThinkPad所使用的指向裝置不是滑鼠，也不是觸控板(TouchPad)，而是鍵盤中間那個紅色的小點，稱為TrackPoint(軌跡點、觸控點、中原一點紅)。TrackPoint到底好不好用？這個問題其實相當主觀，站長個人認為，TouchPad適合notebook的初學者，因為上手相當容易，只要用手指拼命摩擦就可以了。TrackPoint則不然，需要一段時間的學習與適應，但是一但習慣後，相信站長，您會覺得TrackPoint真的好用多了。有許多notebook老手，非配備TrackPoint的notebook不用，是其來有自的。而其他廠牌的TrackPoint絕大多數都是向IBM買技術的，其中又以IBM的ThinkPad操作起來最順手。 甚至IBM還推出鍵盤上也附有TrackPoint的Space Saver Keyboard，下面兩張照片也是OZAKI'S先生所拍攝的，供國內網友分享。 一隻國內官方定價NT$9000的夢幻品呀！日本當地有管道的話，約NT$3000內可以買到吧，有日規鍵盤與美規鍵盤兩種可以選擇。
|
|
|
 |

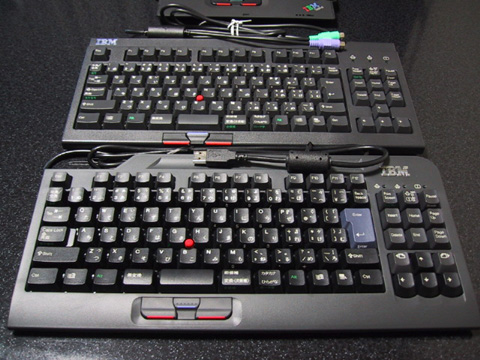

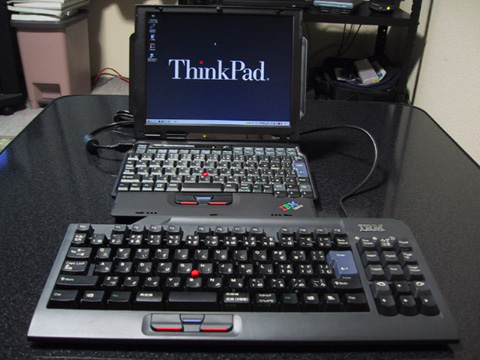

| 照片上方為舊款的Space Saver Keyboard，採用PS/2界面。新版的使用USB界面，而且看起來更帥氣！ | OZAKI'S先生的ThinkPad i-Series s30與Space Saver Keyboard II的對照特寫。 |
 |

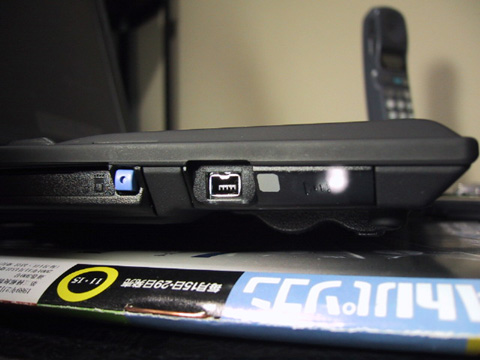

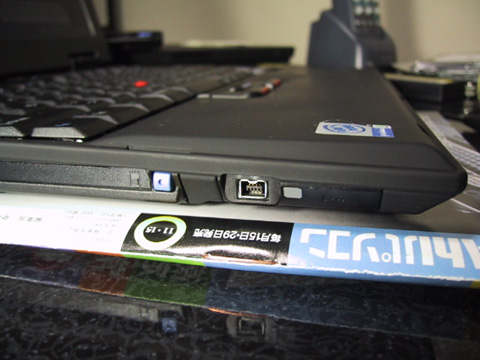

提到ThinkPad的TrackPoint就不能不提ThinkPad的鍵盤！網友可以從「ThinkPad about ThinkPad」的專文中看到大和事業所的工程師對於鍵盤鍵打觸感的執著與努力。實際習慣後，相信有的使用者可能無法忍受其他機種的鍵盤觸感。ThinkPad鍵盤也是標準的七列排列，除了沒有「Windows鍵」這個缺點外，鍵盤的鍵打觸感值得您去嘗試！（站長在軍中趕資料的切身體驗呀...） 鍵盤下方的三個按鈕，分別是貼有紅色標籤的兩鍵，與藍色標籤的功能鍵。紅色標籤的兩鍵就是滑鼠的左右鍵功能，藍色功能鍵一般是設定成「Scroll，捲動」模式，類似滑鼠上的滾輪。如有需要還可以設定成放大鏡等。 再提一下TrackPoint，那個小紅點還可以設定成：直接在上面按擊，就等於按滑鼠左鍵功能。例如說游標移到桌面圖示上，然後直接在小紅點上敲兩下，就可以直接啟動程式，不用再按按鍵。不過這部份的功能站長不常用，只是告知網友，有這種特異功能罷了。 左圖及下圖的照片是站長請OZAKI'S先生特地拍攝的，因為當時以為台灣機不會有IEEE 1394，所以請他拍一張供本站網友參考。 相當清楚的特寫。 |
 |
為何本文的副標題為「ThinkPad補完計畫」？因為從ThinkPad X20的原型機照片開始，機器左側的特寫都是IEEE 1394+TV-Out+IrDA的，而這才是站長認為真正X-Series該有的！從X20的全部拿掉，到 i-Series 1620的加入IEEE1394，到X22終於加入IrDA，X-Series正一步步的「補完」當中。左圖中IEEE 1394右邊灰色的位置，就是TV-Out的預定輸出口。不知道何時才能裝上去。 或許是受到「Creative Sound Blaster Live!銷售模式」大成功的影響，連X-Seies原本的三項功能無法一次給足消費者，站長還是期待有朝一日「ThinkPad補完計畫」能完成呀... |
   |

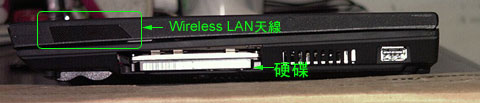

接下來看看ThinkPad X22的右側。左圖中，可以看到LCD側邊有一個四方形的刻痕，站長已經用綠框標示出來，只要ThinkPad是採內建無線網路設計，天線都隱藏在LCD側邊，所以收訊效果還不錯。 大家再看一下硬碟放置的位置，約在鍵盤與Palmrest（就是鍵盤下方放置手的地方）的中間，而且距離鍵盤的高度有些距離。因此ThinkPad X22硬碟所產生的熱度，和ThinkPad T23比起來比較不明顯。因為T23的硬碟就放在左手下方，而且相當貼近Palmrest。 ThinkPad X22具備兩個USB埠，一個在機體後方，另一個在機體右側。機體後方還有VGA接頭(D-Sub)、RJ45(Ethernet)、RJ11(Modem)等。網友大概已經知道ThinkPad
X-Series主機都是不具備傳統的序列埠與印表機埠的，如果需要的話，煩請連接Ultrabase X2或是USB轉印表機埠
|

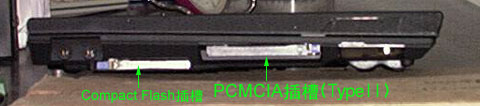

ThinkPad X22主機左側的前方就是紅外線與IEEE 1394，之後則是PCMCIA插槽與Compact Flash插槽。透過PCMCIA或稱PC Card此界面，使用者可以外接各項周邊，例如光碟機、網路卡、SCSI界面卡等。但是隨著Modem與Ethernet功能的內建，PCMCIA插槽用到的機會開始減少，因此有的筆記型電腦甚至只有一個TypeII的插槽，通常為兩個。
在此站長還是正名PCMCIA好了。PCMCIA(Personal Computer Memory Card International Association)為一個非營利的組織，成立於1989年，參加的公司已經超過兩百家。負責制訂PC Card技術，並推廣使市場接受。1990年6月制訂出PCMCIA Standard Release 1.0/JEIDA 4.0，具備Type I與Type II兩種規格，之後到1994年，制訂出PCMCIA Standard, Releases 2.1。中間並加入了TypeIII的規格。Type I 、II、III的厚度各異，但是規格上的長寬一致。不過之前的PCMCIA Standard都只有16bit，到了1995年制訂出「CardBus」的「傳輸規格」，達到32bit、132 Mbytes/sec(33MHz) ，所以有的網路卡強調支援CardBus傳輸模式，但是外觀仍屬於Type II規格。以前稱呼這些notebook用的卡為「PCMCIA卡」，後來則都簡稱為「PC Card(PC卡)」。因此PC Card裡面的CardBus傳輸模式，是notebook中僅次於內接IDE界面的第二快。至於IEEE 1394呢？理論值為400Mbites/sec，也就是50Mbytes/sec，還是比CardBus慢。不過近來筆記型電腦使用IEEE 1394的趨勢是越來越風行了。
ThinkPad X22將一個PCMCIA插槽省下來改置Compact Flash插槽。隨著數位相機的流行，各廠商無不想掌握攜帶型儲存媒體的主導權，因為IBM自家有「Micridrive」這項產品，所以才會加上Compact Flash插槽設計。這對數位相機使用Compact Flash的玩家而言是相當方便，但也帶來了一些困擾，沒錯，就是Compact Flash電腦會偵測不到的問題。先前測試ThinkPad T23時，將Compact Flash接到PCMCIA轉接卡上，結果無法使用。這次直接將Compact Flash裝入ThinkPad X22還是不行。後來是安裝Win98的一個patch檔才可以正常辨認到，不過這個patch檔不能在網路上散布，請洽台灣微軟。
Compact Flash插槽除了可以置入CF卡之外，還可以置入符合Compact Flash規格的周邊，例如在日本很風行的無線網路卡！以往notebook要無線上網，多半是用PCMCIA規格的無線網路卡，現在ThinkPad X22可以使用Compact Flash規格的小卡，而且只要驅動程式有支援，同一張無線網路CF卡還可以裝在PDA上面使用！日本還有CF規格的PHS無線網路卡，不需要PHS手機，裝上去就直接撥接無線上網！
 |
 |
|

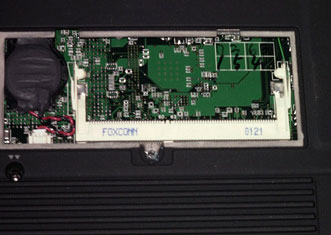

介紹一下主機底部，ThinkPad X22底部有一個記憶體擴充插槽，所以目前最大只能安裝一條PC133規格的512MB記憶體，記得不要買到PC100規格的。 鎂合金底部的鰭狀散熱刻痕也比X20/21來的淺，或許是主機底部溫度沒有先前高的緣故吧。 |

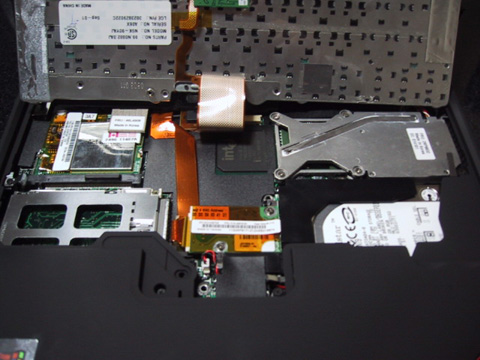

最後由這張OZAKI'S先生所拍攝的內部特寫作結尾吧，照片左上角就是MiniPCI位置，右上角是CPU的散熱裝置。CPU則是焊死在主機板上的。
--->電池使用時間測試
--->Back to Index
的轉接線。IBM原廠也有推出「USB
Serial Parallel Adapter」，請參看右圖。
