本篇探討ThinkPad X22的電池使用時間。按照日本IBM網站上的規格說明，使用低電壓版 Mobile PentiumIII-M 800MHz CPU，並內建無線網路功能的ThinkPad X22，電池(6 cell)最長使用時間為4.4小時。站長測試的機型是屬於此類。再參考美國IBM的ThinkPad硬體參考手冊，裡面提到如果是內建Ethernet與Modem但沒有無線網路的機種，電池(6 cell)最長使用時間為4.6小時，究竟這些數據能不能達成？請看本文解析。
通常提到Mobile PentiumIII CPU都會提到SpeedStep技術，而且新版的Mobile PentiumIII-M CPU使用了所謂的「Enhanced Speed Step Technology」，不過站長自從測完ThinkPad T23與X22之後，深覺這些「Enhanced」的技術並沒有讓使用時間更長，所以就不再浪費時間幫廠商宣傳廣告詞了。

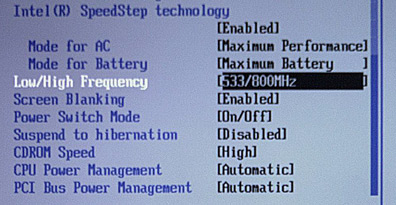

網友只要知道目前的ThinkPad在使用變壓器供電與電池供電時，CPU的運作時脈可能會不一樣。當然這是可以調整的。站長用上次ThinkPad T23的圖例來解釋，大家可以看到在Windows環境中，可以直接切換四種省電模式。或是開機時進入BIOS更改也可以。下圖為ThinkPad
X22的BIOS畫面。有一點倒是請各位網友留意，以往的Mobile CPU在不具備SpeedStep技術時，不管是AC還是Battery供電，都是最高速運轉。但是目前卻有一個奇怪的設計，那就是如果您沒有將電池裝進主機，即使「Mode
for Battery」調成「Maximum Performance」，或是在BIOS關閉SpeedStep，CPU還是以「Low Frequency」的低時脈來運轉，也就是ThinkPad
X22只會以533MHz運轉，這點請網友留意到。
站長更正：上面劃掉部份的敘述並不正確！站長後來得知ThinkPad X-Series並沒有拿掉電池後降速的狀況！請朋友實地拿ThinkPad X22測試的結果，拿掉電池後靠AC供電，仍可以800MHz運轉！
|
|
 |
|
|
筆記型電腦要用的久，除了系統盡量省電外，增加電池的電量是立竿見影的做法。但是這也面臨了重量與攜帶性互相矛盾的難題。一個電池裡面其實是由許多個cell所組成，以ThinkPad X-Series為例，標準電池為4 cell，長效電池為6 cell，由於長效電池採用圓筒型的cell，所以電量又會比標準電池使用的方形cell來的多。台灣地區的標準電池只有在Celeron 500 Mhz的ThinkPad X20上使用過，之後大家買到的機器都是附長效電池。網友可以從左圖的特寫中看到長效電池由於使用圓筒型cell，所以造型也設計成圓弧狀。當然此時會有人問，為何不將cell數加到10cell或是12cell呢？使用時間豈不是大增？ |
 |
|
|
去年的日本雜誌DOS/V Magazine (2000/10/15)也曾經探討過這問題，裡面以ThinkPad X20當例子，ThinkPad X20所使用的電池是是6 cell 3600mAh，重量為280克。以3 cell使用2小時來計算，理論上裝載30 cell就可以使用20小時，但是光電池就要1.4公斤！這對於B5-size的notebook強調輕便攜帶性而言，根本就是不可能採用的。既然cell數有其裝載限制，何不加強單位cell數的供電量呢？於是ThinkPad X22與前代機種不同的地方又多了一項，那就是電池一樣為6cell，但是由3600mAh增加為4000mAh。所以使用時間能增加，將ThinkPad X22的電池拿到X20/21上使用，當然使用時間會更久。不過目前ThinkPad X-Series所販售的主機長效電池，料號都是02K6651，也就是6 cell 3600mAh，好像無法指定買4000mAh版本。 站長這次測試的ThinkPad X22主機電池只有3900mAh，所以測出來的使用時間會與市售機有所差距，這點請網友留意。 |
|
 |
這次一樣用BatteryMark Version 4.0.1版，首先進行長時間(Lift Test)測試。設定如下：

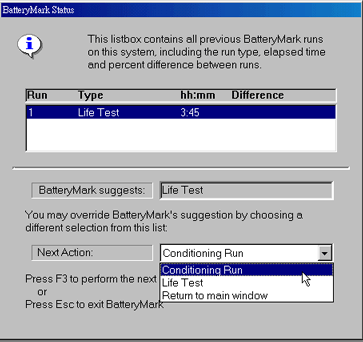

站長連測兩次，第一次電量剩9%時歷時3小時19分，測試程式便完成測試(跟系統省電模式設定有關)，第二次電量用到0%時，歷時3小時45分。測出來的時間與廠商宣稱的4.4小時相差約一小時。當然站長所用的電池容量較小是一個原因。不過之前站長親眼看到朋友測試ThinkPad X21時，用BatteryMark Version 4.0.1測試，設定與站長幾乎一樣，卻突破五小時！當時真的是相當驚訝。 站長並不會在意這些「最長時間」的長短，因為這些設定只為了讓系統能撐的最久，常態使用很少如此設定，例如說LCD亮度調到最暗。要站長在最低亮度下使用4小時﹖饒了我吧... 所以網友對於此類的宣傳值有個概念即可，倒是接下來的「持續執行」測試反而比較有意義。 |
 |
在「Conditioning Run」(持續執行)測試中，設定如下：

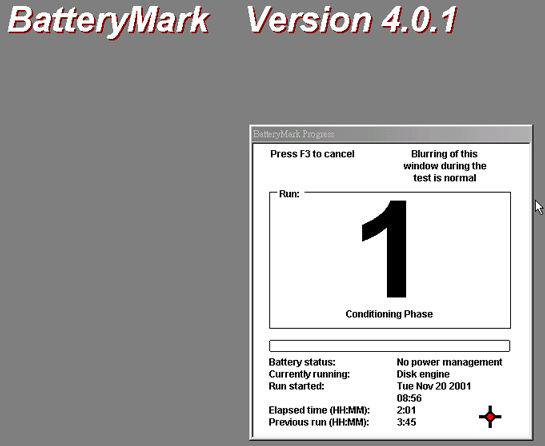

當電量剩0%即將進入Suspend模式前，站長擷取趕緊測試畫面。時間已經經過2小時1分。 或許網友會問不是Power Management無法被BatteryMark偵測到，怎知道剩餘電量？好問題...因為馬上將AC接上去，就可以從電源管理系統裡面看到了... 如果是市售機，電池使用時間破兩小時當然更不是問題，或許有網友開始覺得：「怎麼這麼短﹖」站長要強調這結果是「極端耗電」下的設定，使用者很少在這種模式下靠電池供電吧﹖平時使用時您可以將SpeedStep設定在「電池最佳化效能」，LCD亮度設定調整為"normal"，並且亮度調暗一些即可。
|
 |

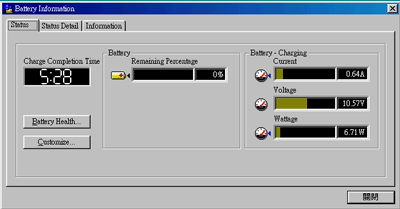

現在來看當電量為0%時，充電需要多久。嗯...5小時28分...難怪每次做ThinkPad的耗電測試都需要費一整天。 啥﹖日本網站寫使用中充電僅需4小時...呃...站長要強調一點，官方規格通常是相當「理想的」，在特定狀況下所測出來的，所以站長對於理想電池使用/充電時間並不在意，寧可相信現實生活中的實測結果。要一個使用者為了撐到4.4小時，必須忍受幾乎難以辨識的LCD畫面實在是相當累人的。 有志購買ThinkPad X22的網友不妨以站長所測的2小時當作基準，如果電池在使用一段時間後，電池連續使用(上網、寫作業等)卻撐不到2小時，或許該拿去台灣IBM維修中心檢測一下。畢竟站長的電池容量還比各位所用的來的少，沒理由撐不到2小時。至於連續使用能否突破3小時...各憑本事吧...呃...不是啦!...應該是「煩請依照需求，自行調整至最佳狀況」...
|
最後趁大家要買剛推出的ThinkPad T23時，徹底的談一談電池的使用方式與一些注意事項，首先重複IBM原廠公佈的使用要點：
In general, rechargeable batteries store electrical energy through chemical
reaction -- therefore, capacity will change by temperature, unused storage period,
load condition, and number of cycles used.
The following instructions provides tips on how to obtain best battery condition
to extend battery rundown time.
Once you have started charging the battery pack, do not use it until it is fully
charged.
If your battery is brand new, and you are charging it for the first time, your
battery may not be charged to full capacity due to characteristics of chemicals
in the cell. To obtain maximum performance, all chemical materials in the battery
must be fully activated.
In order to achieve this:
新機到手請將電池做三次完整的充放電。要如何放電﹖各位不用想太多...就是將電用完就對了。新機買回來時電池裡面都會有一些電量，此時您可以放個VCD讓機器快點耗電，或是開機不動，讓電慢慢耗。記得在電源管理程式裡自行調整電量剩幾%時，系統將要如何反應。例如您可以設定成當系統電量剩0%時即自動關機。等電用完時再插上AC慢慢充電...理論值四小時....。所以做完三次完整的充放電後，您的電池「底子」已經打好了。
接著便是平常使用了，記得，盡量將電用完後再充電，而且是一次充到飽。目前ThinkPad都設定成電量在95%以上時，即使插著AC也不會充電，避免頻繁充電。講到這裡，最後站長想到IBM官方論壇上有這樣的一則問答：
Question:
Is there any reason why the 'Battery MaxiMiser Gauge' rarely displays 100% battery
power?Whilst plugged in to mains power all of our A series machines will only
display up to 99%. (為何我的ThinkPad A系列老是充電只到99%呢？)
Answer:
What you are experiencing here is a phenomena called "Speed Step".
In these particular models both AC and Battery are used for maximum performance
of the unit, thus the Maximizer will not show 100%. (你遇到的稱為「SpeedStep」現象，當AC與電池供電都設定為最大效能時，電量不會顯示100%)
呃...又是偉大的「SpeedStep」造成的...
站長補述：目前降速的狀況只發生在ThinkPad 600X/T-Series/A-Series上，但是之後推出的新機種將改進這方面的問題。
