ThinkStation P300 SFF簡測感想

▼Lenovo除了ThinkPad(筆記型電腦)、ThinkCentre(桌上型電腦)之外，「Think」家族還有工作站機種，稱為「ThinkStation」。日前站長借得ThinkStation系列中體積最小台的P300 SFF(Small Form Factor)，剛好可以利用這次機會向網友介紹一下，這台坊間少有機會看到的小台工作站。很多人聽到「工作站」就會聯想到是一台效能非常威猛的電腦，但也有人會對「工作站」嗤之以鼻，認為自己DIY的高檔PC效能照樣不輸。Wiki維基百科有提供「工作站」的說明，其實工作站根據任務以及所搭載的配備可分成許多等級。單以CPU效能為例，一般的個人電腦即使搭載了不鎖頻Intel Core i7處理器就封頂了，但充其量也只能搭載「一顆」處理器。反觀ThinkStation的P900系列，可搭載「兩顆」Intel Xeon-2600 v3家族處理器(最高規格為「18核心、36執行續」)，所以工作站真要發威的話，其實個人電腦還是望塵莫及的。

但這次介紹的P300 SFF會有這麼威嗎?其實P300 SFF主訴求並不在於效能超越一般個人電腦，而是更適合專業用途，這從所採用的獨立顯卡有獲得專業獨立軟體廠商 (ISV) 應用程式認證可看出，而且P300 SFF支援錯誤更正碼(ECC)記憶體，有助於降低與記憶體有關的錯誤以及重要資料遺失的可能性。因此P300 SFF是一台強調穩定性的小型專業工作站，自然也可輕易勝任日常的文書作業任務。

下圖是P300 SFF的前方特寫，P300 SFF的造型設計適合直立或平躺擺設，前方面板僅供兩個USB 3.0埠與獨立的耳機、麥克風接孔。值得一提的是，P300 SFF放置光碟機的位置，還可換裝稱為「Flex Module」的專屬擴充模組，整合了薄型光碟機、多合一讀卡機、IEEE 1394與eSATA，提高連接埠的使用彈性。

至於主機前方有一條很明顯的紅色長條，使用者需要搬移主機時，可以一支手扣住紅色長條處，另一支手再握住主機底部。只是P300 SFF的紅條處不像P300 Tower造型主機那麼好握就是了。

▼下圖是P300 SFF的後視圖。P300 SFF後方提供了兩組Display Port與一組VGA(D-sub)，但須搭配有內顯的處理器才有作用，這次測試的SFF P300使用Xeon E3-1231 v3處理器沒有內建顯示功能，因此後端的DP及VGA便無法發揮作用。P300 SFF除了前方提供兩個USB 3.0埠，後方還提供4個USB 3.0以及兩個USB 2.0埠。

P300 SFF提供一組RJ45接頭(Gigabit Ethernet)，採用Intel I217LM網路晶片。P300 SFF還特別提供了一組Serial Port。由於P300 SFF平躺時主機高度有限，所以PCIe與PCI擴充卡的高度也受到限制，而且必須搭配矮檔板。下圖中的P300 SFF便是搭配一張Low Profile的nVidia Quadro K600顯示卡。

P300 SFF採用「無工具」設計，在拆卸常用零件時可盡量不用使用螺絲起子。拆卸上方機殼時只需要將位於主機後方的兩顆螺絲取下，然後按下機殼上面的圓形開關，就可以輕鬆打開外殼。

▼下圖是主機內部的特寫，站長已將各部位的主要功能標示出來。黑色的巨大散熱片非常佔體積且顯眼，許多人為了強化散熱效果，會在機殼內加裝許多風扇，缺點是噪音非常明顯。P300 SFF主機只有內建一個風扇，位於主機前方。再加上處理器散熱風扇與電源供應器的風扇，使得P300 SFF即使高速運轉時風扇的音量也不大，平時使用時不會感受到惱人的風扇噪音。

P300 SFF受制於有限的空間，只能搭載240W的電源供應器，進而限制了獨立顯卡的支援種類。按原廠的規格，P300 SFF安裝單張顯卡時，最高只能使用到耗電量為45W的顯卡(例如nVidia Quadro K620)，但最多可同時安裝兩張Quadro K620。P300 SFF處理器最高支援到TDP 84W，例如Core i7-4790。P300 SFF所採用的電源供應器有獲得80 Plus銅牌認證，風扇並支援多種轉速，不至於每次使用都全速運轉。

▼下圖是將光碟機與硬碟安裝架抬起來的特寫。光碟機的位置除了可以換成上述的Flex Module擴充模組之外，還可以改成安裝一顆3.5吋硬碟，但必須搭配原廠的特製轉換架，這是P300 SFF的第二顆硬碟安裝位置。P300 SFF一共可以安裝三顆硬碟，只是第三顆並非3.5吋規格，而是2.5吋規格。第三顆2.5吋HDD/SSD位置其實就在下圖硬碟架的下方，直接「加掛」在3.5吋硬碟架下方，為配合機身厚度，只能支援9.5mm厚度的2.5吋HDD/SSD。可惜第三顆HDD/SSD擴充架並沒有單售，必須出廠時就連同HDD/SSD一起安裝。

▼儘管P300 SFF主機內部最多只能內建三顆硬碟，主機板仍提供了4個SATA埠(紅色接頭，6Gbps)，以及一個黑色的eSATA接頭。推測eSATA接頭就是用來搭配Flex Module擴充模組使用。內建的四個紅色SATA埠除了AHCI模式外，還支援RAID-0以及RAID-1組態，使用者可以在BIOS裡面自行設定。

▼P300 SFF共內建四條擴充槽，下圖中已將規格標示出來。之前聽過有人購買工作站，卻覺得顯示卡效能不如預期，打開機殼一看，才發現原來插錯擴充槽了。因為主機板上面有兩條長度一樣的PCIe擴充槽，不知為何竟然安裝到PCIe 2.0的擴充槽，而非PCIe 3.0，難怪效能被限制住。P300 SFF同樣有兩條長度一樣的擴充槽，但一個才是給顯卡用的高速PCIe 3.0×16，另一條則是PCIe 2.0×4。不過不要小看PCIe 2.0×4的擴充槽，最近市面上開始流行PCIe介面的SSD，就是需要用到PCIe 2.0×4的擴充槽。

▼站長後來乾脆用DIY的方式來感受一下PCIe SSD的威力。首先向好友商借Plextor的M6e M.2介面SSD一張。然後再從網路上郵購一張M.2轉PCIe 2.0×4的轉接卡「M2P4A」。這間公司出的轉接卡支援M.2各種長度的擴充卡，例如2242/2260/2280，而且還提供了全高的PCIe檔板以及半高的檔板。但要留意的是，這張畢竟是PCIe 2.0×4的轉接卡，僅能安裝有支援「M Key」的M.2 SSD。如果是僅支援「B Key」的SSD會因為腳位不同，而安裝不上去。通常只有B key腳位的M.2 SSD僅支援SATA傳輸模式，而不支援PCIe傳輸模式。網友不妨參考一下轉接卡原廠網頁資訊，上面有列舉支援以及不支援的M.S SSD(雖然漏列了Plextor，但M6e確定是可以安裝在M2P4A的)。站長將M.2 SSD安裝到轉接卡上之後，又費了點功夫將散熱片裝上去，接下來就開始進行測試。

▼M6e在CrystalDiskMark 3.0.3的測試中，連續讀取跑出了626.7MB/s的佳績，連續寫入也有540.4MB/s。改用AS SSD Benchmark來測試時，甚至能看到703.34MB/s的驚人數字。雖然P300 SFF沒有內建M.2插槽，使用者如果非常需要超高速讀寫SSD，購買原生PCIe介面的SSD是不錯的選擇，或是跟站長一樣，透過轉接卡的方式。其實Plextor推出M6e時，本來就有內附PCIe轉接卡的版本，M.2 SSD版本反而是後來才開賣的。

▼站長為了測試P300 SFF，特地商借4條Kingston的DDR3-2133記憶體，每條容量為8GB。不愧是HyperX系列，記憶體模組還特別加上黑色的散熱片，視覺效果「威」到不行。

▼但等到站長準備安裝四條記憶體時，才發現悲劇發生了。如下圖所示，P300 SFF的記憶體插槽有四條，其中DIMM-0(第一順位，綠色插槽)非常靠近散熱片的罩子，如果是一般記憶體模組，還可以順利裝上。偏偏HyperX Beast的記憶體散熱片「太高了」！根本沒辦法裝上去。原本還以為至少可以裝三條記憶體，但手冊又寫明，要插三條記憶體就必須從DIMM-0開始安裝，不能從DIMM-1(第二順位)安裝…Orz   所以本次測試都只能以16GB(8GB x 2)組態進行。

▼P300 SFF所支援的處理器相當多樣化，包含第四代的Core i7/i5/i3，以及Xeon E3 1200系列。本次測試的P300 SFF便搭載了Xeon E3 1231 v3。可能網友對於Xeon E3較為陌生，其實它跟第四代的Core i7同樣採用Haswell核心，只是Xeon E3還特別支援了ECC記憶體。此外，Xeon E3有兩種類型，一種是有內建Intel HD P4600繪圖核心，另一種則是沒有內建繪圖核心。其實有的網友在組裝PC時，會刻意選擇Xeon E3無內顯版本，一來是價格比正規的Core i7便宜，二來是多半會額外添購獨立顯卡，效能都比Core i7內建的Intel HD P4600繪圖核心更強，實在不需要浪費錢在有內顯版本的處理器上。Xeon E3 1231 v3具備四核心、八執行續，基本工作時脈為3.4GHz，這樣的規格已經屬於Core i7等級了。

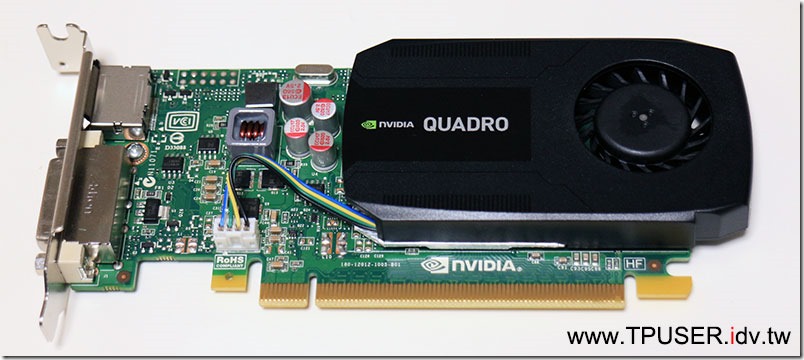

▼下圖是nVidia Quadro K600的特寫。由於耗電量僅41W，甚至不需要安裝額外的6pin或8pin輔助電源。站長也觀察到P300 SFF並沒有提供額外的6pin或8pin電源接頭，畢竟是品牌套裝工作站，許多纜線、接頭的數量都計算過，不會多給。因此使用者即使想自行安裝更高效能的Low-Profile矮版獨立顯卡，也會遇到供電不足的問題，不像一般Mini-ITX主機可以有較大的擴充彈性。

▼為了讓P300 SFF在測試數據上能有參考的比較，站長便將家裡的ThinkPad W530當作對造組。受測的W530採用了nVidia Quadro K1000M繪圖晶片，並內建1GB的DDR3記憶體。P300 SFF所安裝的Quadro K600顯示晶片其實跟Quadro K1000M系出同門，兩顆晶片不但都採用Kepler架構，甚至還是相同的GK107核心。所以Quadro K600以及Quadro K1000M的CUDA核心數(Shader)都是192。Quadro K600內建的DDR3記憶體容量同樣是1GB。

▼首先進行Cinebench R15的測試，W530裝配了兩條8GB的DDR3-1600記憶體，因此這兩台主機除了CPU不同之外，都具備相同容量的記憶體、獨顯核心。根據實測的結果，P300 SFF在OpenGL測試中小勝W530，至於CPU測試的差距比較大，畢竟Xeon E3採用Haswell核心，而Core i7-3740QM屬上一代的Ivy Bridge核心。

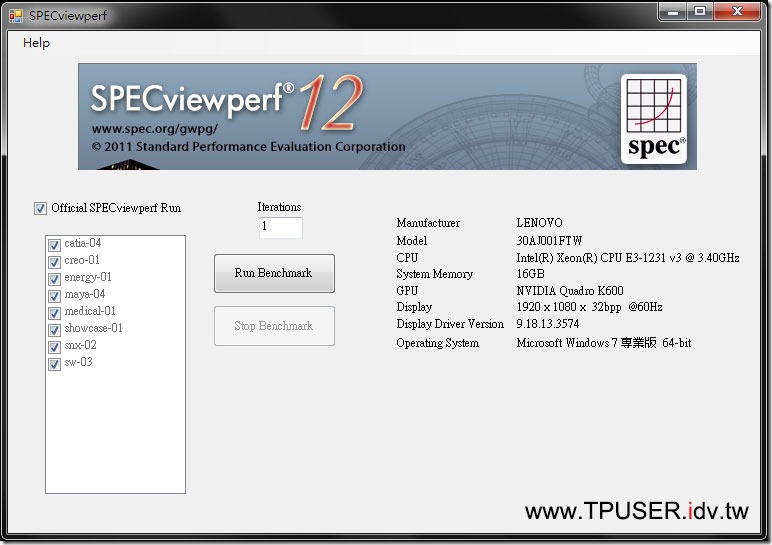

▼本站難得進行工作站的測試，所以原本常用的遊戲類測試程式就盡量省略掉，這次特別準備了SPECviewperf 12專業測試程式。坊間常用的3DMark是用來衡量遊戲顯示卡，而SPECviewperf便是用來衡量專業顯示卡的效能。SPECviewperf是由Standard Performance Evaluation公司進行開發，透過專業繪圖軟體的測試下, 精準的呈現出專業顯示卡在不同軟體下的效能表現。 SPECviewperf 12一共測試8款專業的繪圖軟體，其中CATIA, CREO, MAYA, Siemens NX以及Solidworks主要基於OpenGL的架構，Showcase 是基於DirectX架構，而Energy和Medical則是以模擬運算負載, 來估算出工作效能表現。

▼站長早些年使用舊版SPECviewperf進行測試時，最怕遇到執行到一半就程式執行無效。過了好些年，在P300 SFF以及W530上進行SPECviewperf 12的測試，都非常順利，不知道是SPECviewperf本身穩定性有增加，還是nVidia的驅動程式也進步了。下圖便是兩台主機的測試成績，P300 SFF在八項測試中，有四項贏了W530。

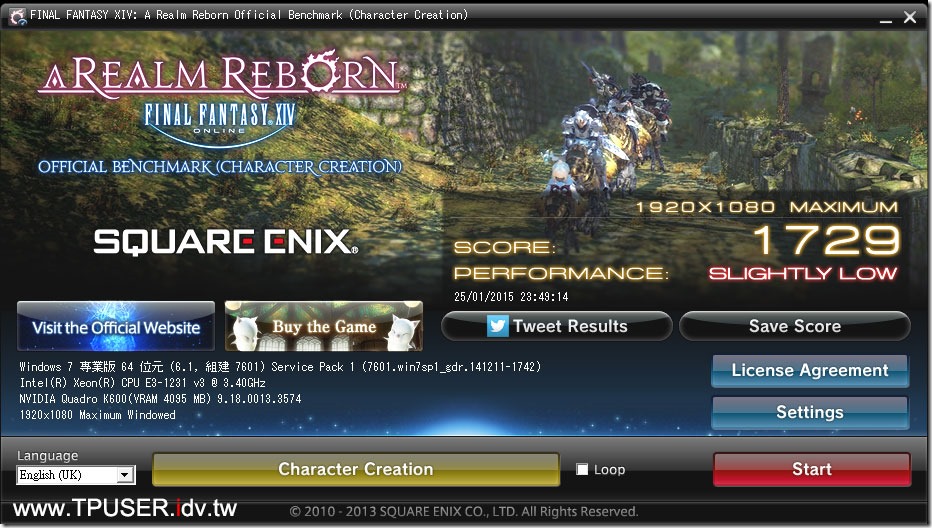

▼遊戲類測速程式站長只使用Final Fantasy 14。之前都使用1366X768解析度，這次總算能夠使用1920×1080 Full HD解析度進行測試。站長先選擇所有特效全開的「MAXIMUM」設定，成績是1729分，評語是「Slightly Low」，相同條件下W530則是1521分，評語也是「Slightly Low」。P300 SFF是外接27吋螢幕，解析度為1920×1080，至於W530因為已經內建Full HD面板，所以在主機上便能執行1920×1080的解析度。

▼如果解析度維持不變，只是關掉一些特效，改成「Desktop」情境設定，P300 SFF的成績略增為1741分，評語仍為「Slightly Low」。W530的成績則是1567分，評語也是「Slightly Low」。至少從本項測試看到P300 SFF執行遊戲的效能是比W530好一點。

▼比完顯卡之後，站長使用PCMark 7進行系統整體效能的測試，總成績為5226分。之前M93p Tiny(搭載Core i7-4765T)的成績為5047分，供大家參考一下。

▼最後則是使用OCCT 4.4.1進行壓力測試，將四顆處理器核心使用率提升到100%，藉此觀察處理器的溫度。下圖為連續一小時的壓測結果，站長只取溫度最高的其中一顆核心截圖，基本上都沒超過79度。P300 SFF即使搭載了TDP高達80W的一般電壓版Xeon E3處理器，處理器溫度也能控制在80度以下，而且值得一提的是主機的運轉噪音非常小，這點讓站長十分驚訝。W530在進行各項測試時，有時會聽到風扇高速運轉的風切聲，P300 SFF畢竟主機空間比ThinkPad大出許多，可以透過巨大的散熱片以及大尺寸的風扇來降低溫度，同時不會產生太大的風扇噪音。

▼下圖是P300 SFF與聯立標準ATX機殼的對照，會發現P300 SFF其實體積真的比較小。其實P300家族還有一款P300 Tower，就是標準ATX機殼大小，SFF體積約為12.9公升，Tower則是25公升。P300 Tower如果裝配450W電源供應器，就可以安裝nVidia Quadro K4200(耗電108W)，當然效能就會更上層樓。如果使用者需要應付複雜的3D運算、影片剪輯，自然P300 Tower甚至更高階的P500、P700、P900會是更佳的選擇。如果使用者主要用在2D畫面繪製(例如Photoshop、illustrator等)，又希望能擁有一台效能不錯且較不占空間的桌上型電腦，P300 SFF便會是不錯的選擇。特別是提供高效能的同時，P300 SFF還能維持靜音運轉，對於提升工作環境品質也有幫助。
