ThinkCentre M58p USFF新機速報！

Lenovo除了ThinkPad主攻商用筆記型電腦市場之外，還有「ThinkCentre」產品線專攻商用桌上型電腦。或許正因為商用桌機的屬性，使用者很難在一般通路看到ThinkCentre的實機。站長一直很注意ThinkCentre產品動向，只是鮮少在本站提及。ThinkCentre可分為兩大產品線：「M系列」與「A系列」，主要的差異點在於採用的CPU。M系列使用Intel的CPU；A系列則使用AMD的CPU。本次介紹的ThinkCentre屬於最新一代的「M58p-Series」，前一代為M57p-Series。這一代的M58p共有三種外殼造型，由大而小排列如下：

• Tower
• SFF (Small Form Factor)
• Eco USFF (Ultra Small Form Factor)，文後簡稱USFF

雖然現在裝配Atom處理器的輕薄PC到處都有，而且價格不超過一萬元，但對於CPU運算效能仍十分在意的使用者而言，Atom處理器仍無法滿足需求。市售的桌上型電腦通常體積又太大了，除非有需要加裝獨立顯示卡，不然一台僅內建Intel整合顯示功能的桌上型電腦實在不需要太大的機殼。特別在辦公室空間有限的情形下，給大多數職員的電腦通常僅內建單顆硬碟與單台光碟機，也沒有獨立顯示卡的需求，其實是SFF或USFF機種適合發揮之處。

站長原本去年底打算買一台M57p USFF，看到美國已經發表最新一代的M58p USFF，就取消購買M57p轉而等待M58p，並在今年初有幸向Lenovo-tw借測M58p USFF。M58p-Series與前一代最大的差別點在於採用Intel Q45晶片組(前一代為Q35)。雖然其他友商也有推出採用Q45晶片組的商用桌上型電腦，但仍採用DDR2記憶體，M58p-Series則全面導入DDR3記憶體。

下圖為M58p USFF的正面特寫，按原廠的資料，主機尺寸為238x275x80(mm)，重量約為4.18公斤。有的USFF機器會採用筆記型電腦規格的零件，M58p USFF則使用桌上型規格的光碟機與硬碟機，均為SATA界面，使用者將來自行升級時彈型較大，而且成本也較筆記型電腦規格的零件便宜。M58p只有記憶體採用DDR3 SO-DIMM(筆記型電腦規格)。

M58p USFF正面相當簡潔，除了電源開關之外，還有兩個USB Port與兩個音源輸出孔。根據原廠規格，這台可加裝八合一讀卡機，站長猜測位置大概在光碟機正下方。至於正面的右上方(掛著Lenovo商標)一整塊蜂巢造型的位置則是CPU進氣口。

接下來是M58p USFF的後面特寫。基本的連接埠如下：

• 電源接頭
• D-Sub類比影像輸出
• DisplayPort數位影像輸出
• 6個USB Port
• RJ45(乙太網路接頭)
• 音源輸出入接頭( Line-in / Line-out / Microphone)

由於M58p USFF的BIOS可以針對「前2+後6」共八個USB Port個別進行關閉的動作，故每個USB Port旁邊都有寫上數字，方便MIS網管人員進行 管理。

ThinkPad從去年底的「Montevina平台(GM45晶片組)」開始導入DDR3記憶體與DisplayPort，ThinkCentre也從Q45晶片組開始導入這兩項規格。雖然DDR3記憶體與DDR2記憶體還有一段價差，而且現階段支援DisplayPort的螢幕並不多見，但通常商用機種的保固期長達兩年以上，屆時周邊零件升級時，或許DDR3與DisplayPort已經非常普及了。站長常想起當年「第三代」ThinkPad剛推出時(就是T60或X60-Series)，同時期的友商機種為了成本考量採用PATA界面的硬碟，如今PATA的硬碟不但容量只能到250GB，價格也較無競爭力了，相反地，當時的T60/X60卻可以一路從100GB的初代SATA硬碟，一路升級到最新發表的500GB/SATA硬碟。對於需要提升容量、效能的使用者來說非常有幫助。

M58p USFF其實可以額外擴充其他接頭，如下圖所示，原廠可以根據客戶需求加裝兩個PS/2 Port、Serial Port、eSATA Port，或是出廠時加裝一張Paralle Port擴充卡。但受限於空間，上述連接無法全部內建。很多網友都滿好奇，ThinkPad/ThinkCentre的DisplayPort能否支援音源輸出(比照HDMI)，答案是「不行」。因為原廠只將DisplayPort定位在「數位影像輸出」用來取代DVI端子，故M58p USFF並不適合擔任「HTPC」，畢竟設計初衷即為商用電腦。倒是M58p USFF支援DID(雙獨立輸出)，也就是D-Sub與DisplayPort可分接到不同的螢幕。如果需要接到支援DVI的螢幕，原廠有另外販售「DisplayPort轉DVI」的轉接線。
M58p USFF的機殼開關就在主機後面，如下圖所示，只要扳開就可以打開機殼，不用依賴其他工具。

或許有網友會覺得奇怪，為何需要提供PS/2 Port？雖然現在採用USB Port的鍵盤、滑鼠已成為主流，但商用環境裡面卻不得不考量到「保密防諜」，也就是對於USB相關儲存媒體的管制。許多公司都會禁止工讀生或是聘雇人員的電腦使用USB Port，以M58p USFF為例，便可以在BIOS裡面關閉USB功能，但通通關閉之後豈不是連鍵盤、滑鼠也不能用了。所以才特別將PS/2功能加上去，確保整台主機無法透過USB隨身碟等周邊存取資料。

將厚重的金屬機殼打開後就能一睹M58p USFF的內部構造。請留意下圖的相對位置，由於主機板比較輕而光碟機與硬碟較重，故站長將主機倒放，從機殼「底部」打開，而不是從上方掀起機殼。M58p USFF採用金屬機殼的設計，是站長非常欣賞的原因之一。

下圖是故意從前方拍攝的特寫，網友可以看到主機前方右邊的蜂巢狀進風口往內對應的就是CPU的散熱片。

下圖是M58p USFF主機板特寫。M58p USFF最高可支援Core 2 Quad四核心CPU，但全機僅需要一個系統風扇負責排除廢熱。為了提高系統運作的穩定性，M58p USFF也將南橋晶片裝上散熱片。至於記憶體插槽則採用雙層排列以節省空間。

站長對於Q45與G45兩種北橋晶片的差異感到不解，後來查詢了資料才知道，原來Q45是定在位「商用( Corporate)」故搭配的南橋晶片是ICH-10DO，但內建的顯示引擎僅為GMA4500(不支援Intel Clear Video Technology-HD技術)。至於G45則是偏向高效能消費型用途，搭配的南橋是ICH-10或ICH-10R，內建的顯示引擎則是GMA X4500HD(支援Clear Video Technology-HD技術)。如果再去比較這幾顆ICH-10南橋差異，原來只有ICH-10DO支援Intel Active Management Technology Release 5( iAMT 5.0)。因此可說Q45與ICH-10DO是打造「vPro」平台的最新組合。但說來可惜，Intel喊了好多年的vPro一直沒有普及，或許這與vPro須搭配相關的軟硬體有關。一般中小企業根本沒有專職的MIS人員，遑論善用vPro的遠端管理功能。

M58p USFF內建一個PCI擴充槽，支援Low Profile的半高卡。原廠是透過PCI擴充卡來提供Parallel Port。但Parallel Port與eSATA這兩項擴充功能是「互斥」的，也就是選擇出廠時安裝Parallel Port擴充卡，就不能選擇同時提供eSATA Port。M58p USFF的eSATA Port不是靠PCI擴充卡，而是將主機板內建的第三個SATA Port轉成eSATA界面。

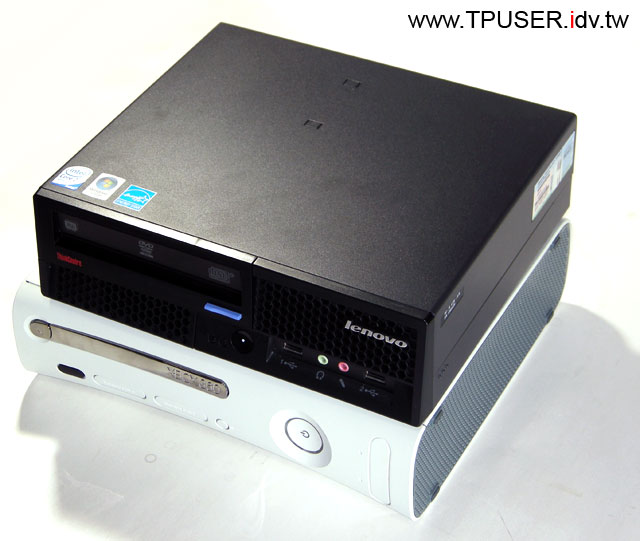

接下來比較M58p USFF的主機大小，站長就拿XBOX 360來當對照組。從下圖中看到M58p USFF面積比XBOX 360小一點，厚度則是高一點，網友如有意添購M58p USFF，可以參考XBOX 360的主機大小。

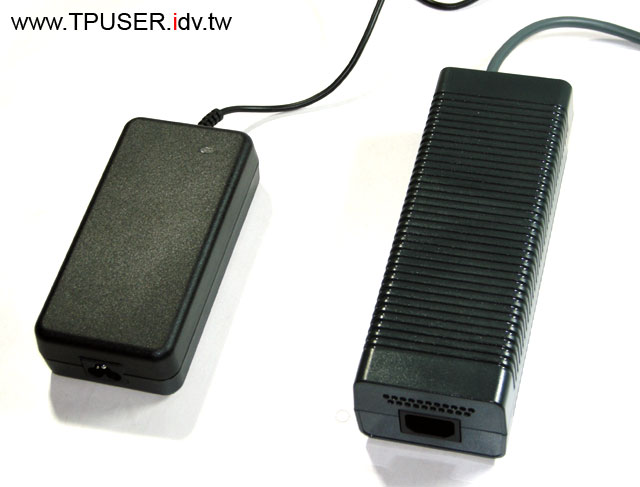

M58p USFF採用外接式130W變壓器，與XBOX 360的203W變壓器相比顯得小一號，如果再拿ThinkPad 90W變壓器相比時，就會感覺130W變壓器的體積還不小。

下圖是站長將M58p USFF與EIZO S1910(19吋傳統比例)螢幕擺在一起，再加上原廠附的鍵盤與滑鼠。這樣的配置在辦公室裡是挺常見的，只是要提醒一點，最好搭配的螢幕能夠將「高度」調整至適合的位置。以下圖的配置，EIZO螢幕因為無法再往下移動，所以操作時其實視線是向上觀看，這並不適合長時間閱讀、操作。最好能將螢幕的高度繼續拉低。

如果螢幕無法調整高度，這時候不妨將M58p USFF直立擺放吧！搭配直立腳架後，主機就更容易穩固定直立運作，此時就算LCD螢幕高度沒有調整，少了M58p USFF的主機高度之後，也變成更適合觀看的高度。

目前M58p USFF尚未在台灣販售，站長到Lenovo-US網站看到「沒內建」光碟機的M58p USFF都要929美金起跳，不禁臉上三條線。在與Lenovo-tw討論之後，站長決定發起「TPUSER專用機」團購，由原廠提供最優惠的團購價格給TPUSER網友，關於專用機規格站長將稍後發表，敬請期待！
