六列孤島式鍵盤全面進攻！(ThinkPad X230介紹特集-1)

▼今年(2012)適逢ThinkPad二十週年紀念，ThinkPad全系列也來到了時代的轉捩點。回首ThinkPad十週年時，當年的IBM放棄了「TrackPoint Only」設計，開始在T-Series導入觸控板(TouchPad)，Lenovo則選在ThinkPad二十週年時放棄了傳統七列鍵盤，全面導入六列孤島式鍵盤，讓人不由得感慨造化弄人。由於剛發表的W530/T430/X230-Series外型幾乎與前一代無異，熟悉ThinkPad標號命名原則的網友可能會覺得奇怪，為何不乾脆命名為W521/T421/X221-Series，站長個人推測除了在鍵盤有很大的變化之外，2012年新推出的ThinkPad搭載了硬體電源晶片，也全面換裝支援硬體認證的新款電池，甚至連PortReplicator與Mini Dock也將推出支援USB 3.0的新款式，因此即使2012版的ThinkPad外型與前一代雷同，兩代之間的差距仍不小，乾脆重新命名。但研發代號(Code Name)仍承接同造型之機體編號，以X230為例，代號即為Dasher-2。由於同樣的外型設計通常只使用兩年，而且明年Intel將會推出全新架構的處理器「Haswell」，站長預估明年可能會推出新設計的機體，屆時應該又會回歸命名原則，列為X240-Series吧。

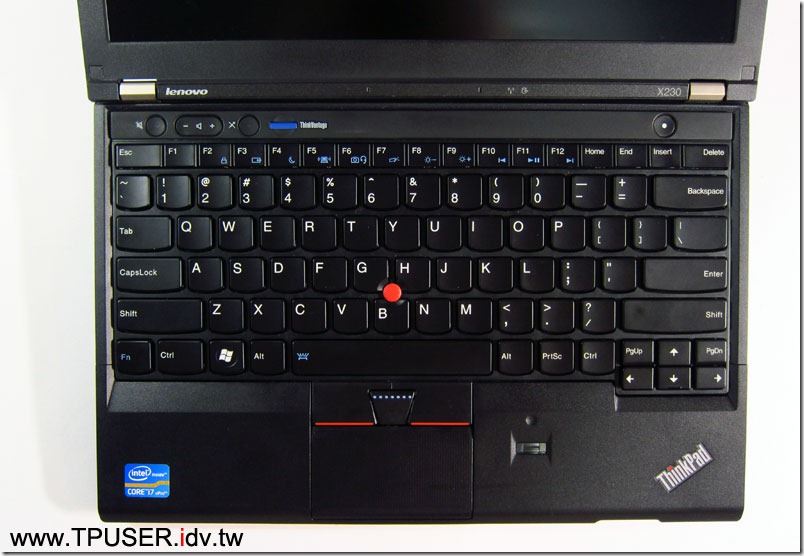

▼如果了解Intel的產品開發進度以及ThinkPad的開發概念，不由得讓人好奇，為何Lenovo會選在今年的Intel「Chief River」世代就全面導入六列鍵盤？因為W530/T430/X230-Series為了改建盤，整個主機的「C件」(Keyboard bezel、Palmrest)都得跟著重新設計、開模及量產，如果六列鍵盤是用在前文所提到的「Haswell世代」的新主機上，至少可以沿用兩年以上，但用在明年就會被替換掉的「Chief River世代」？！由於ThinkPad Classic的六列孤島鍵盤必須遷就原先針對七列鍵盤最佳化設計的現有機身，所以理論上鍵盤少一列，Palmrest的面積應該可以增大才對，但如下圖所示，這次「Chief River」世代的六列鍵盤面積幾乎跟七列鍵盤一樣。以X230-Series為例，Palmrest的尺寸甚至螺絲孔位置都跟X220無異，只是造型稜角更為明顯而已。也因此站長不由得感慨，不曉得是Lenovo資金過於雄厚，寧願為了產品生命周期約一年的主機群全面換裝六列鍵盤，還是原廠對於「六列鍵盤使命感」非常強烈，就是要趕在ThinkPad 二十週年紀念來躬逢其盛？！

「Chief River」世代的ThinkPad除了改用六列鍵盤之外，就功能層面，有以下幾點的變革：

• 支援DDR3-1600(1.5V)、DDR3L-1600(1.35V)記憶體
• 全面支援USB 3.0(包含PortReplicator與Mini Dock也會推出新款，但造型仍相同)。
• 主機改用Mini DisplayPort(但X230t仍維持標準DisplayPort接頭)。
• W/T-Series主機取消eSATA連接埠。
• W/T-Series主機取消Modem(RJ11)。
• 提供背光鍵盤(特定機種)，無背光功能的機種仍提供ThinkLight功能。
• 7mm硬碟提供500GB高容量選項，但T430也改成7mm專用了，無法塞入9.5mm厚度硬碟或SSD。
• 電池全面更新型號，原先W520/T420/X220-Series的電池無法用在W530/T430/X230，但新版電池倒是可以用在W520/T420/X220-Series上面。
• 支援「30 day standby」、「Rapid Connect」、「Rapid Resume」、「SSD Cache」等功能

如果網友問說，X220及X230「哪台比較好」，撇開鍵盤先不提的話，X230即使是Core i3(但初期只提供Sandy Bridge版本，而非Ivy Bridge版本！)也能支援USB 3.0，至少在功能面是更為完整。只是「Chief River」世代的ThinkPad可能全面改用DDR3-1600記憶體模組，使用者自行升級時，採購成本會比DDR3-1333高一些，而且還牽扯到主機內建的是否為DDR3L-1600低電壓版本。

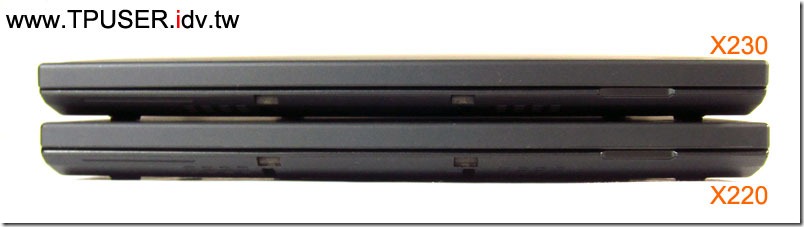

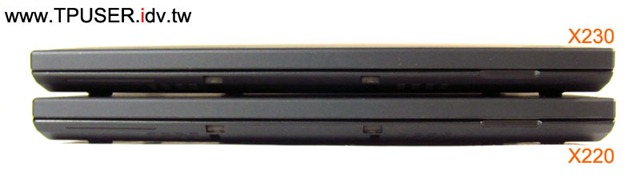

▼由於X230跟X220外型實在太像了，站長就不再贅述，網友可參考「ThinkPad X220主機諸元詳解！(X220介紹特集-2) 」。許多網友都在期待X230是否提供更高解析度的螢幕，很可惜地，X230雖然仍提供IPS面板，但解析度仍為1366×768。倒是站長聽說韓系面板廠有意開發「1920×1080」的12.5吋IPS面板，只是最快也要2013下半年才有機會看到成品，未來的X240-Series如果按Intel原定計畫在明年上半年推出，大概也來不及採用了。所以這年頭實在太詭異了，當手機、平板電腦都開始採用超高解析度時，筆記型電腦的主流解析度卻仍維持在1366×768，雖然PC廠有一堆理由來辯解，但等到今年Macbook Pro的13.3吋機種開始配備「2560×1600 (QWXGA)」超高解析度面板時，不曉得其他的PC廠會拿出哪種規格來對抗？由於13.3吋已非商用筆電的主推螢幕尺寸，輕薄機種都改用12.5吋了，希望Apple能刺激其他PC廠，趕緊要面板廠催生出1920×1080的12.5吋IPS面板呀(苦笑)。

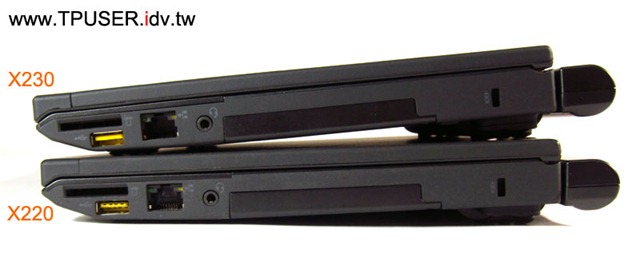

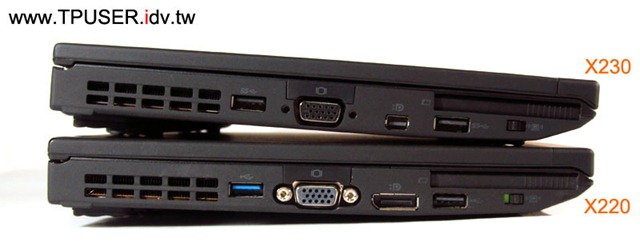

▼X230與X220在外觀上最大的差異點就位於機身左側，如下圖所示，X230已經取消標準的DisplayPort連接埠，改成Mini DisplayPort。有時候站長安插USB隨身碟在X220左側的USB連接埠時，會誤插到DisplayPort的位置，X230改用Mini DisplayPort一來可節省空間並拉開與D-sub(VGA)連接埠之間的距離，二來也能避免被當成USB連接埠而誤插，甚至導致接頭損毀。

由於Intel推出的新一代「Thunderbolt 」連接埠採用Mini DisplayPort的接頭規格，Apple的筆記型電腦已經全面導入Thunderbolt ，站長看到Chief River的ThinkPad全面改用六列鍵盤與Mini DisplayPort時，還以為Lenovo想要推出「黑色」的商用蘋果哩。其實T430s的Core i7機種也會內建Thunderbolt，從線材共用的角度來看，全系列ThinkPad改用Mini DisplayPort也就不足為奇了。倒是這次X230t並沒有改用Mini DisplayPort，仍維持標準接頭的規格。

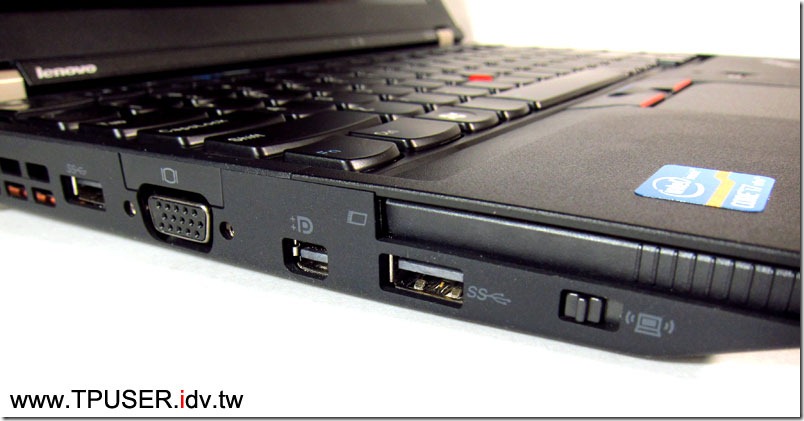

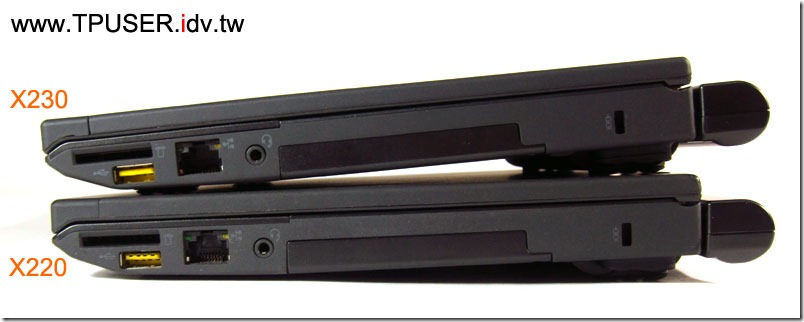

▼Chief River世代的ThinkPad在連接埠設計上還有一點與Huron River世代不同，就是取消USB 3.0特有的藍色接頭設計，回歸黑色的調性。但如何與其他的USB 2.0接頭區分呢？如下圖所示，就是靠圖示來提醒使用者，W530/T430/X230-Series只要是USB 3.0連接埠，都會在旁邊標上「SS(Super Speed)」的字樣與圖案。至於提供「Always on 」充電功能的USB連接埠仍維持黃色接頭。X230-Series共配備兩個USB 3.0連接埠，以及一個USB 2.0連接埠。

▼X230與X220一樣都只能使用7mm厚度的硬碟或SSD，讓站長訝異的是，連T430都改成「7mm HDD/SSD」設計了，從Chief River世代開始的ThinkPad Classic，只剩下T530與W530的主硬碟/SSD可採用9.5mm厚度了。目前7200rpm的7mm厚度硬碟容量已經提升到500GB，Lenovo終於在W530/T430/X230-Series上提供500GB版本的7mm硬碟。此外，ThinkPad出廠所搭配的SSD也終於支援SATA 3(6Gbps)規格了，前一代的X220即使主機支援SATA 3，但原廠所搭配的Smasung及Intel SSD卻僅為SATA 2世代的產品，效能遠不及現在的SATA 3規格的SSD。

X230提供三款SATA 3的SSD供選購，容量分別是128GB(站長推測是Samsung的830-Series)、180GB(可能是Intel的330-Series)以及256GB(確定是美光Micron的C400 OPAL硬體加密版)。原廠也提供32GB mSATA SSD的選項，但不是用來安裝作業系統，而是與硬碟搭配擔任快取(Cache)的功用。也因為Intel將mSATA的SSD功能主推用來當作快取之用，Chief River世代的mSATA仍不支援SATA 3規格，也就是「SATA封印」仍在，使用者如果要享受到SATA 3的高速快感，還是得安裝在主硬碟/SSD槽內才行。

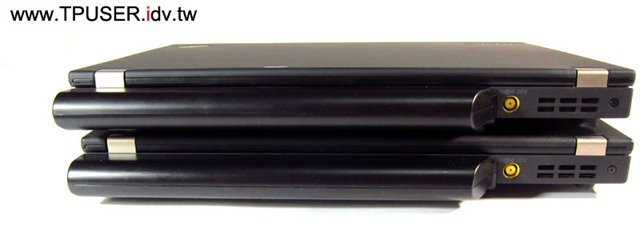

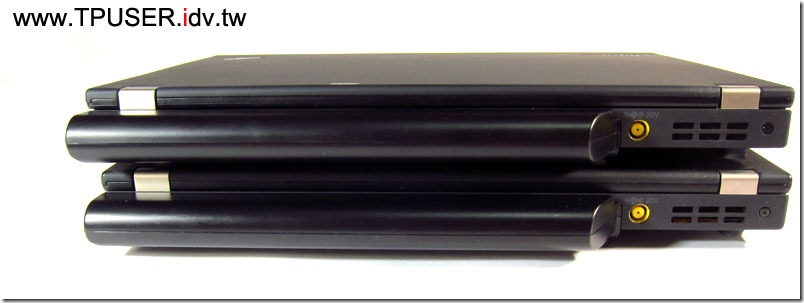

▼Lenovo之所以把Chief River世代的ThinkPad Classic編號全部「進位」成30結尾，可能跟大規模變動電池型號有一些關聯。從W530/T430/X230的Chief River世代機種開始，搭配的電池cell數雖然與前一代(Huron River)都一樣，蓄電量也相同，但新一代的電池有內建晶片，同時主機也會檢查電池是否為原廠版本。如果發現是所謂的副廠(3rd Party)電池，ThinkPad會在開機時出現警告畫面，同時主機將拒絕幫這顆電池充電。按照原廠的說法，他們過去七年來針對副廠電池進行檢測，發現市售的副廠電池並沒有符合原廠對於電池的安檢規範，甚至會導致短路等問題。因此原廠決定針對副廠電池採取更為嚴格的限制。

ThinkPad史上曾發生過幾次大規模「電池召回」事件，當然回收的一定都是原廠電池，即使已經過了保固期，原廠也必須回收，這就是原廠對於主機電池的責任所在。但電池畢竟是消耗品，隨著主機單價不斷下滑，唯獨電池這項「獨門」零件的價格一直都居高不下，讓使用者想比照「印表機改機」模式，也改用副廠電池或更換電池芯(cell)。但印表機改成大供墨至少對人身無害，鋰電池本身卻有其風險在，這也是為何大家都在罵電池「沒擋頭」時，站長卻始終都購買原廠電池的原因。畢竟不需要為了省一些錢而拿主機以及自身安全去賭一把。

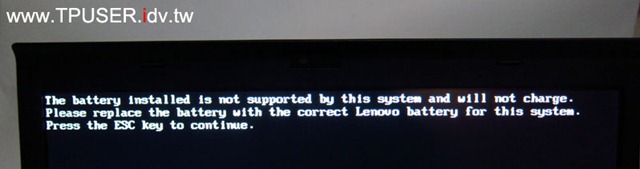

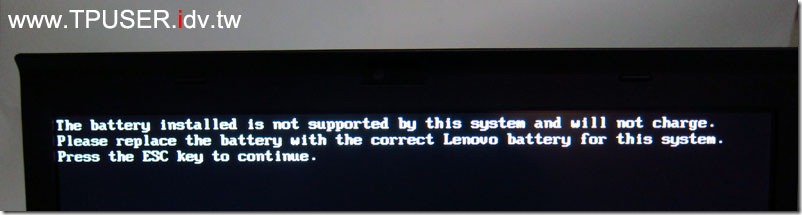

▼由於W530/T430/X230的主機只認新版電池，如果裝上前一代的電池也會被拒絕。如下圖所示，站長將X220的6- cell電池裝到X230，在不接變壓器的狀況下開機。還沒進入作業系統前就會顯示一段說明文字，大意是這台電腦並不支援所安裝的電池，故系統不會幫電池充電。請更換正確版本的電池。按下「Esc」鍵之後就會繼續進入作業系統。其實Chief River平台的新版的電池也可以向下相容給Huron River平台的W520/T420/X220使用，也因此原廠在今年內會開始陸續停產舊版的電池，之後「Huron River」、「Chief River」這兩個平台所共用的零售版本電池也都會改成內建晶片的新版電池。至於更早世代的ThinkPad機種則不受影響，因為原廠不需要幫X201、X200這些前世代機種刻意生產新版電池。

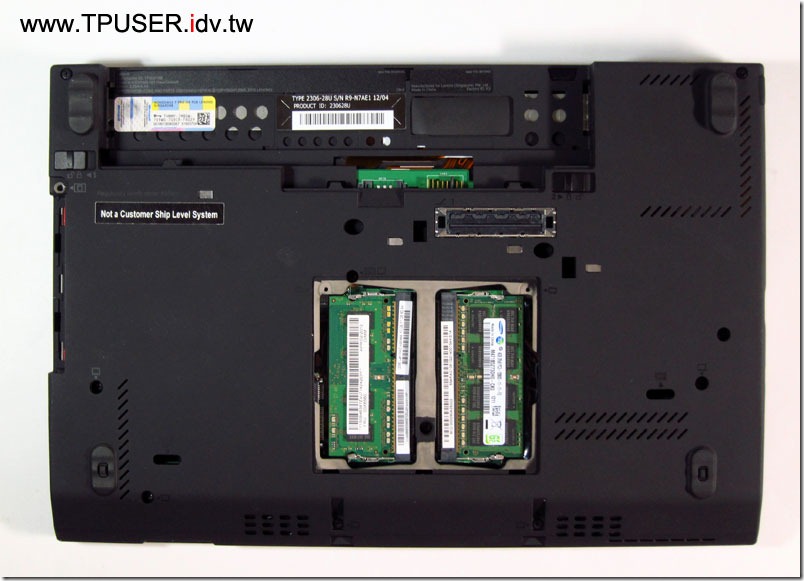

▼下圖是X230的底部特寫，如果與X220相比會發現底殼的標籤貼紙簡潔許多，因為都移到電池槽內了，當裝上電池之後就看不到那些五花八門的標籤。X230的底部布局甚至螺絲孔位都與原先的X220一樣，所以X230能夠直接使用X220的Ultrabase。站長所測試的X230是安裝兩條三星的DDR3-1600記憶體，容量分別是4GB與2GB。但詭異的是，站長先前測試T430i時，主機內建的卻是美光的「DDR3L-1600」單條4GB模組。站長用CPU-Z去察看兩家記憶體的規格時，發現T430i使用的的確是「低電壓版」DDR3L-1600，工作電壓僅有1.35V(但CPU-Z卻判定為1.28V，站長懷疑是誤判)，至於三星的DDR3-1600模組工作電壓則是1.5V，兩者的工作頻率都是用800MHz，CAS Latency皆為11。換言之，T430/X230即使都預載DDR3-1600記憶體，工作電壓卻有可能因原廠不同而異。但這是針對試作機的配備所下的結論，站長不知道市售機是否會將工作電壓統一成1.5V或是不設限。

假設將來網友買到的X230是搭配「DDR3L-1600」低電壓版本模組，理論上可以搭配下列三種模組：

• DDR3L-1600(1.35V)低電壓模組：這樣的組合能夠完全配合預載記憶體的規格，同時讓模組以低電壓模式運作，但DDR3L-1600模組在市面上卻不容易買。
• DDR3-1600(1.5V)模組：比起低電壓板本較為容易購買，例如台灣創見的官網已經有開賣1.5V的DDR3-1600 SO-DIMM。與DDR3L-1600混搭時，透過CPU-Z觀察會發現，兩個模組各自工作電壓不同，也就是DDR3L-1600仍以1.35V(CPU-Z顯示為1.28V)運作，另一條則是1.5V。
• DDR3-1333(1.5V)模組：當X230插上DDR3-1333(1.5V)模組之後，原先的DDR3L-1600模組不但會降速成667MHz運作，工作時脈也會提升為1.5V。

根據站長實測，同樣是4GB的DDR3L-1600模組與DDR3-1333模組，除非使用專門用來評測記憶體效能的軟體，才能看出些微差距之外，若使用其他常見的Benchmark測速程式，DDR3-1333模組效能不見得會輸。至於DDR3L-1600標榜的「低耗電」卻因為工作時脈比DDR3-1333高而被抵銷掉，在電池續航力實測中也看不出有明顯的幫助。充其量是規格的「爽度」較高吧(苦笑)。

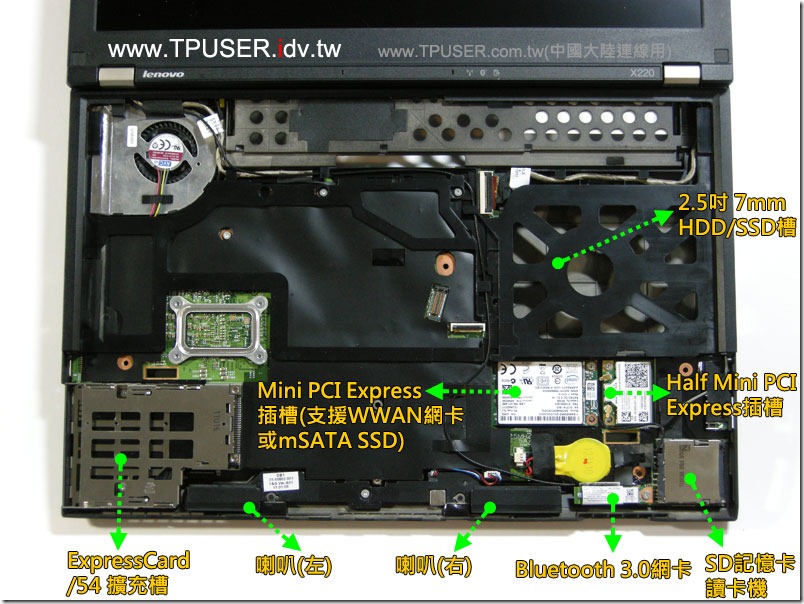

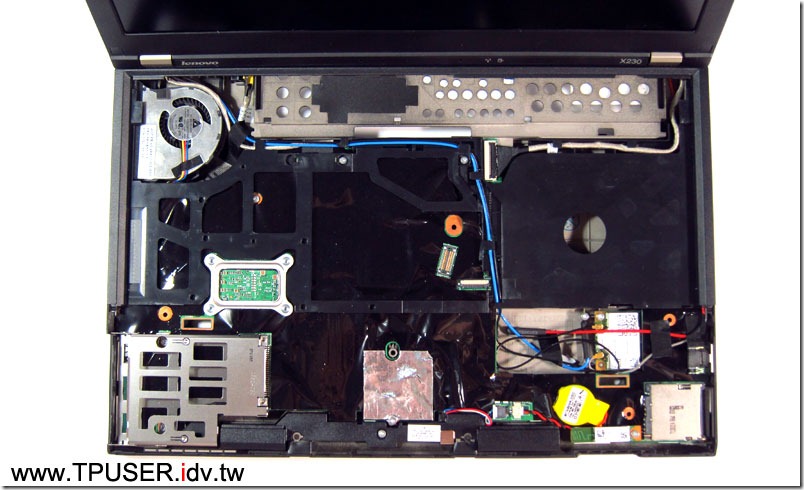

▼X230的內部元件位置也跟X220如出一轍，所以站長就借用X220的照片來跟X230進行比較。在外觀上，這兩台最大的差異點可能是HDD/SSD槽上方的塑膠框架造型不同，X230已經從圓形放射狀改成只剩下一個圓洞。站長也發現X230的風扇比X220(Core i7)所使用的小上一號，但由於這台X230試作機搭載的處理器不是一般的35W規格，而是超低電壓版本，是否因此而使用專屬的風扇就不得而知了。

X230在美國開賣時有一項賣點，就是支援4G(LTE)上網功能，幕後功臣其實就是Qualcomm公司推出的新一代「Gobi 4000」無線網卡。X230在不支援LTE的地區能繼續使用「Gobi 3000」無線網卡，只是Gobi 3000的HSDPA下載速度最高僅達14.4Mbps。X230還支援另一張Ericsson公司推出的「H5321gw」無線網卡，下載速度可支援到21Mbps。隨著智慧型手機的日益普及，越來越多人習慣透過智慧型手機當作無線AP來上網，但手機的電池續航力畢竟有限，這也造就了外接式行動電源熱銷的景象。但對於仍使用傳統手機，或希望直接讓筆記型電腦能夠直接3G上網的人而言，X230仍會是眾多「行動工作者」的首選，因為只要裝妥3G無線網卡及SIM卡，便能立即連線上網。雖然平板電腦也可以有相同的功用，但畢竟缺乏鍵盤以及指向裝置(TrackPoint)，如果需要進一步輸入大量文字或編排資料時，傳統的筆記型電腦還是更為適合。

原先的X220僅支援Bluetooth 3.0，X230已經支援到Bluetooth 4.0規格了。但有趣的是，原本X220螢幕下方的指示燈有保留Bluetooth，X230卻取消了，只留下更為精簡的無線網路與硬碟兩種指示燈而已。

憑藉著22奈米製程的第三代Core i家族處理器以及新的晶片組，讓X230的整體運算效能、功能均超越前一代X220，但最讓老用戶捶胸頓足的卻是X230竟然被「六列孤島式鍵盤」攻陷了，然而正如X220-Series機體開發代號源自耶誕老人的馴鹿一班，Yamato Lab最後仍留下了最後的「禮物」，次回評測「七列傳統鍵盤奪還作戰！」敬請期待！
