ThinkPad X201s電池續航力測試

時序已經漸入秋季，本月底站長就要和同行的網友再次踏上日本Yamato Lab之旅，雖然這將是最後的「神奈川‧大和事業所」之旅，但同時也為將來「神奈川‧橫濱實驗室(Yokohama Lab)」揭開序幕。本次訪日行程中有安排與X-Series的研發人員進行會談，針對X201s，其實是站長心中有最多疑問的機種吧。可能有網友知道明年第一季Intel就會推出新一代的筆記型電腦平台「Huron River」，採用了全新架構的「Sandy Bridge」處理器。聽說屆時X200-Series將會更換造型，也就是從X200時代開始使用的外型歷經三年又要重新設計。因此站長便利用公餘之暇，針對堪稱最後一代的X201s進行簡單的回顧以及續航力介紹。

▼下圖中的X201s是站長向Lenovo-tw借的試作機，跟台灣市售機最大的不同就是「沒有觸控板(TouchPad)」，因此顯得更為簡潔。

▼一般說來，要分辨X201或是X201s，最簡單的方法就是觀察LCD背蓋是否有「一條線」。如下圖所示，X201s的LCD背蓋是完整的一片，在「ThinkPad」標誌下方不會出現一條黑線。X201的LCD背蓋是鎂鋁合金跟ABS塑膠「拼合」而成的，主要讓天線訊號能夠透過ABS材質收送，而不會被金屬背蓋所遮蔽。X201s的背蓋則採用強化碳纖維及玻璃纖維相互「融合」而成，所以背蓋才會是平整的一片。

X201s除了外殼材質不同之外，另外兩個最主要的相異點就是「處理器」以及「面板解析度」。X201s標榜是最輕薄的ThinkPad，因此使用了Mobile i7低電壓版CPU，或是Mobile i5超低電壓版CPU(此款台灣並未引進)，用來降低主機以及散熱片高度。此外，X201s的面板解析度高達「1440×900」(WXGA+)更是讓許多愛用者趨之若鶩。

▼ThinkPad X201s宣稱搭載SSD時，主機重量僅1.1公斤(配合4-cell電池)，而且還可裝配Mobile i7雙核心的低電壓版，又擁有超高解析度面板，聽起來真的是非常完美。但遺憾的是，成也面板、敗也面板。為了遷就1440×900的超高解析度，X201s無法內建WebCam以及WWAN天線，這讓許多依賴3.5G/3G行動上網的愛用者捶胸頓足良久。

最近有網友買了X201s以及Gobi2000 WWAN網卡之後，才赫然發現X201s根本沒有WWAN天線。是的，X201s雖然仍保留第二組Mini PCI Express擴充槽，但原廠並沒有提供WWAN天線，自然也取消SIM卡插槽。這也是為何Lenovo-tw在推廣X201s時，會刻意主打「(台灣)首款內建WiMAX的ThinkPad」原因了，因為X201s無法內建WWAN功能。

似乎「缺陷美」是X-Series型號末碼掛上「s」的宿命，從最早的X60s無法內建藍牙功能，一直到X201s不支援WWAN天線，其實主因都是面板的限制。如果未來的X200-Series能夠再將重量減輕，其實就不用再刻意推出兩款機種，也就是型號末碼掛上「s」的機種不見得需要發展下去，只是「1440×900」高解析度面板以及CFRP+GFRP外殼材質有可能因為成本考量，而不再使用。但新生的X200-Series在功能以及重量上的「均衡性」應該會更好。因此站長個人對於X201s感到不捨，畢竟這台或許會是「12吋X-Series」高價版的末代榮光了。

5

▼2008年推出的X200-Series架構為了滿足當年的擴充性，因此在X200/X201上面提供了第三組(Half)Mini PCI Express擴充槽，供Intel Turbo Memory或UWB無線網卡使用。可惜時至今日，這兩項功能都化為歷史的陳跡。站長特別端詳了X201s的主機板，如下圖所示，以紅色線條框起來的位置就是過去供第三組(Half)Mini PCI Express擴充槽使用，X201/X201s都已經取消該擴充槽了。同樣的事情也發生在T410s上面，同造型的T400s也有第三組(Half)Mini PCI Express擴充槽，但後繼的T410s便取消了。

▼從X201-Series開始，原廠將觸控板(TouchPad)列為標準配備，除了國外的客製機還能夠保留「TrackPoint Only Palmrest」之外，市售的X201/X201s幾乎都有觸控板。正因為「TrackPoint Only Palmrest」在台灣十分難見，所以站長特別拍了兩張X201s試作機的Palmrest特寫。

雖然很多ThinkPad老用戶不喜歡Palmrest加裝觸控板，但站長也很納悶，為何網拍上就是沒人在賣X201-Series的「TrackPoint Only Palmrest」。如果從美國專程進口，一組大概要台幣2500元左右，或許進口此類零件比較沒賺頭吧。有網友會問買這種「TrackPoint Only Palmrest」功用何在，其實只是讓主機「看起來更簡潔」而已，畢竟少了觸控板，功能反而是減少的，不知道下一代的X-Series是否還會保留「TrackPoint Only Palmrest」設計呢？這次本站組團去Yamato Lab應該好好爭取的(笑)。

▼X201-Series的電池有三種容量，如下圖所示，分別是4-cell、6-cell及9-cell。值得注意的是，站長發現出廠預載的9-cell電池和原廠公布9-cell電池規格，在18650電池芯(cell)單顆蓄電量上有所不同。

依原廠資訊，三款電池的電量及重量如下：

• ThinkPad Battery 47 (4 cell) (43R9253)：28.8 Wh(watt-hour)，206 g
• ThinkPad Battery 47+ (6 cell) (43R9254)：56.2 Wh(watt-hour)，330 g
• ThinkPad Battery 47++ (9 cell) (43R9255)：84.2 Wh(watt-hour)，510 g

按原廠規格，6-cell及9-cell電池都使用2600mAh的電池芯，4-cell則是2000mAh。

▼但站長實測的X201s卻搭載了94WH高容量電池，推算是採用了2800mAh的電池芯，也就是單顆蓄電量從2600mAh提升到2800mAh。再用電池的FRU(42T4694)跟X201-Series的硬體維修手冊比對，也確認有此型號的9-cell電池。因此站長不確定是原廠的網站資料忘了更新，還是X201-Series真的存在兩種容量的9-cell電池。

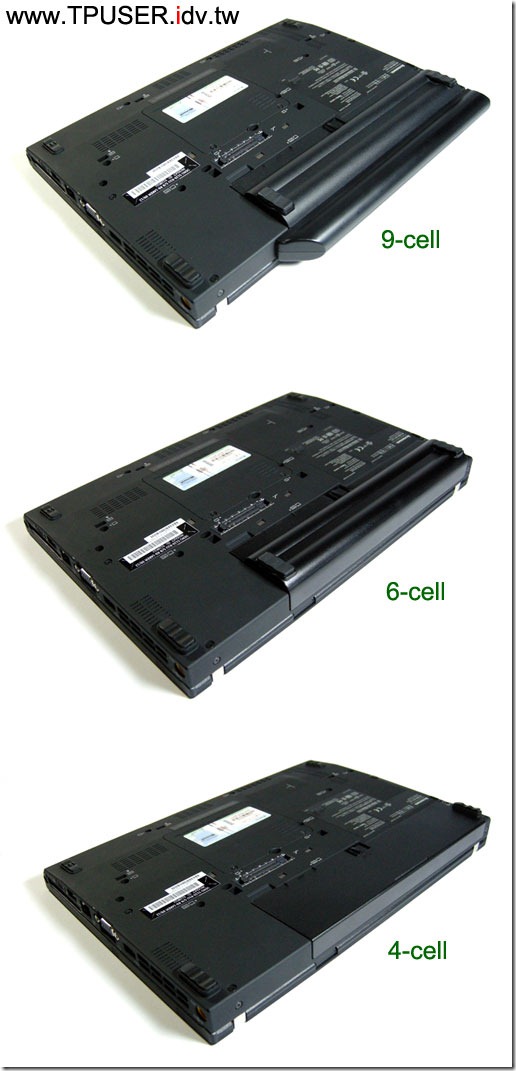

▼下圖是X201s裝配三種容量電池的特寫。從照片中會發現當X201s使用4-cell電池時，就造型而言是「最速配」，因為整個主機底部特別是電池槽的旁邊顯得非常平坦。如果使用6-cell或是9-cell電池，主機底部就會被圓形的18650電池芯增加一些高度。所以將X201s裝配4-cell電池時，拿在手裡還有點像握著一本書呢。

X201s使用9-cell電池的全機重量約1.39公斤；6-cell電池則是1.23公斤，換裝4-cell電池時僅剩1.1公斤。相較之下，X100e或是Edge 11”雖然主機較小，但採用6-cell電池時重量卻要1.5公斤，甚至比X201(6-cell)的1.44公斤還重，顯見原廠在規劃產品線時，刻意限制低階機種的重量以及電池續航力表現，以彰顯中高價位機種的價值。

▼接下來進行電池續航力測試，原廠宣稱X201s在搭配9-cell電池時，最長可使用12.3小時，原本站長看到這數字時以為是「天方夜譚」，沒想到實測時，竟然真的可測出11.12小時的成績！

本次測是同樣使用BatteryMark 4.0.1的兩種操作情境進行測試，從100%電量一直使用到0%電量，系統自動關閉為止:

• 高負載測試(Conditioning test)：模擬系統不斷地運作。
• 低負載測試(Life test)：模擬實際操作情形外加入閒置時間。

細部設定參數如下：

• Maximum CPU Speed: Adaptive
• CPU Deeper Sleep: Enabled
• Optimize fan control to: Balance all parameter
• Display brightness: 「亮度全亮」為15滿格，另一種為7/15。
• Automati optical drive power off: Enabled
• 關閉所有的無線網路

通常「低負載」的測試成績只是「測好看」用的，對網友比較有用的數值會是「高負載」成績。從實測中能看出如果將LCD亮度調低(7/15)，9-cell能提供5小時的續航力，如果使用中途有閒置的時間，自然會更逼近11小時大關。

▼由於9-cell電池的體積以及重量均增加不少，所以我們不妨來看一下6-cell的成績表現。原廠公布的6-cell電池續航力為7.4小時，站長的實測中也測得6小時53分鐘的佳績。如果僅看「高負載」下的續航力，3小時14分鐘，即使是LCD亮度全亮，也可視為逼近3小時的續航力了，相信足夠搭飛機從桃園國際機場一路飛到日本成田國際機場，扣掉起飛、機上用餐以及降落前的時間，X201s搭配6-cell電池應可滿足短程的飛行需求。

▼X201s的4-cell電池由於採用方型的電池芯，先天蓄電量就比較少(僅2000mAh)，因此原廠公布的續航力僅3.7小時，實測結果也非常接近。只是在進行高負載運算時，僅剩下1小時半的有效續航力而已。不過對於搭乘高鐵往返台北、高雄的旅客而言，4-cell仍可滿足商務人士在高鐵上使用之需。

▼最後再次介紹一下Ultrabase X200，站長曾經發表過「Ultrabase X200使用雜感」，裡面已有完整的介紹。X201-Series一樣可使用Ultrabase X200，如下圖所示，Ultrabase X200除了可當作集線器用途之外，最大的賣點其實在內建Ultrabay Slim多功能擴充槽，使用者可更換第二顆硬碟擴充架或是光碟機。

Ultrabase系列的概念最早可追朔到1999年發表的「ThinkPad 570」，其實在ThinkPad X20-Series及X30-Series時代，除了支援專屬的「Ultrabase」之外，還可以與當時的PortReplicator甚至Dock(X30-Series才有)搭配，此類的設計站長稱呼為「Common Dock」。後來的X40/60/200-Series都只能使用專屬的Ultrabase，等於在周邊共通性上大打折扣。其實Ultrabase與Mini Dock/PortReplicator並非互斥的，使用者可以在兩地分別部署兩種擴充塢。

以站長為例，目前在公司使用R61，並搭配Mini Dock外接螢幕、鍵盤以及滑鼠，當做桌上型主機使用(Desktop Replacement)，有時需要將ThinkPad帶回家作業，因此家裡也有第二組Mini Dock。但站長家裡其實已經有桌上型電腦，所以有想過買一台X-Series當作公司的主力機來使用。假設未來的X-Series可支援T-Series的Mini Dock，站長在公司會選擇購買Ultrabase+光碟機，因為上班時仍有讀取或是燒錄光碟的必要；將ThinkPad攜回家時則用不到光碟機，此時連接上Mini Dock即可，而不用再買第二個Ultrabase。此外，X200-Series的體積與重量也比T400-Series方便攜帶，但X200-Series搭載一般電壓版CPU時，主機運算效能其實不見得會輸T400-Series，畢竟站長的工作場合不需要獨立顯卡。

▼這次測試X201s的三種電池續航力不僅耗時良久，等待「電池充電」的時間也很久(苦笑)，站長終於深刻地體會到Ultrabase內建電池充電功能的好處，可以在第一顆電池進行測試時，趕緊用Ultrabase X200將第二顆電池充飽電。站長沒有購買原廠的專用電池充電器，這次好在有Ultrabase X200可立即充電，而無須依賴由主機充電。

以上就是站長出發前的ThinkPad專文介紹，相信有更多的網友想參加今年的Yamato Lab Tour卻因故無法成行，不妨將您對於ThinkPad的期許寫在本站討論區的「可能開 wish-list 給大和實驗室參考嗎」討論串，此篇由網友所發起的。本次行程站長有安排與ThinkPad X301/201/100e的開發成員進行會談，站長會彙整大家對於X-Series的寶貴意見後向日方簡報的，雖然不知道是否有效，至少身為ThinkPad的愛用者，能飛去日本向開發成員當面表達意見，吾願足矣，更何況不是站長一人，而是跟著一群志同道合的網友呢！
