ThinkPad X60t with SXGA+ panel!(相見恨晚的高解析螢幕~~~Part1)
自從ThinkPad X41t推出後，許多愛用者無不引頸盼望新一代的ThinkPad Tablet何時能夠上市。先前的X41t研發代號為「Phoenix」(鳳凰城)採用X40-Series的機構框體進而強化為Tablet PC版本。但相對的X41t也繼承了X40-Series的先天效能缺陷，採用1.8吋(4200rpm)硬碟拖慢了系統效能，也讓許多使用者感到惋惜。隨著X-Series推出X60及X60s，眾人的目光也移到新世代的ThinkPad Tablet PC上面。
Yamato Lab採用了X60s(研發代號:Kabuki)的機構設計作為X60t的研發基礎，相較於X60-Series研發代碼都以日本國粹命名，X60t則是比照T60/R60-Series以藝術家名稱作為研發代號。於是象徵「超現實畫派」的「達利(Dali)」便成為X60t的研發代號。雖然僅是巧合，但X60t透過WACOM的觸控筆及SXGA+的超高解析度面板，卻也讓使用過的人感受到全新的操控及畫面感受。
X60t的試作機去年底時Lenovo-tw已經取得了， 但當時的面板僅是XGA，所以站長並沒有借測。一直到今年初終於如願借得裝配SXGA+面板的X60t。下圖便是X60t打開螢幕後的正面全覽圖。
X60t 有規定的螢幕選轉方向，需朝逆時針方向旋轉螢幕，在軸承有標示箭頭圖示。前面提到X60t是源自於X60s設計，因此也繼承了X60s的相關規範，例如採用低電壓版Core Duo處理器(LV-Yonah)，也因為如此，導致X60t剛上市初期無法採用Core 2 Duo(Merom) ，因為低電壓版的Core 2 Duo在當時尚未發表。如果一味的追求規格，可能會一直等待不完的。但持平而論，X60t已改用2.5吋硬碟，使用者甚至可以自行換上7200rpm高轉速硬碟，再配合雙核心Core Duo處理器，整體運算效能已大幅超越X41t。如果使用者並非現在就要用64位元版Win-Vista，相信以X60t的硬體配置執行WinXP也算是勝任愉快的。
↓下圖是將X60t「變形」成為平板模式。 站長借測的X60t配置8-cell長效電池，主機後端會突出一截，如果是4-cell電池就不會突出太多了，但為了遷就螢幕軸承，電池還是必須稍微突出一點。Tablet形態的X60t讓站長想起了多年前的IBM Transnote，當時搭配XGA觸控式螢幕可以直接用手在上面“戳“至今令人懷念。其實X60t制式面板共有三類，規格如下：
- 12.1″ (307mm) XGA (1024×768) TFT color / 4:3 / 185 nits / 170° viewing
- 12.1″ (307mm) SXGA+ (1400×1050) TFT color / 4:3 / 180 nits / 170° viewing
- 12.1″ (307mm) XGA (1024×768) TFT color / 4:3 / 150 nits / 170° viewing /MultiView (indoor/outdoor), MultiTouch (touchscreen via finger and pen)
- All:Super Wide Angle FFS / anti-reflective and anti-glare protective coatings /
所有面板皆為超廣角(170度視角)，也都支援觸控筆，比較特殊的是第二種SXGA+ (1400×1050) 超高解析度面板及第三種「MultiView / MultiTouch」面板。Lenovo-tw引進的市售X60t據聞就裝配可直接用手指控制的「MultiView / MultiTouch」面板，而且MV/MT面板成本也是三種面板中最貴的。
↓X60t所使用的數位觸控筆來自有名的WACOM公司，而且前端筆頭還特別塗成紅色，頗富巧思。觸控筆後端的灰色按鈕除了用來協助彈出機體之用，還可以當作「數位橡皮擦」，在書寫、繪圖時如需修改，僅需把觸控筆倒過來，就可以直接在螢幕上清除了。但X60t為了容納觸控筆，必須在機身長度上做出調整，使得X60t主機比X60s大上一號。

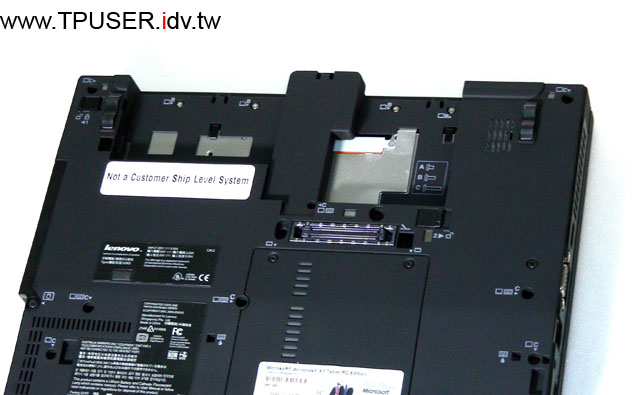

↓下圖是X60t底面圖。可以很清楚地發現電池槽已非X60s的原始設計，為了容納螢幕旋轉軸承不得不佔用到電池槽空間，也進而影響到電池設計。X60s可以選用三種電池：4-cell方形電池、4-cell圓形電池及8-cell圓形電池。反觀X60t的電池槽空間有限無法置入圓形cell，所以X60t的4-cell主電池都是方形cell，容量為28.8Wh(2.0Ah)，原廠宣稱的續航力約為3小時。在X60t電池槽右側有標示螺絲型號的圖示，X60t共使用三種規格的螺絲，分為A/B/C三種長度。所以仔細觀看X60t底部時就會看到各螺絲圖示旁邊都有相對應的字母。
↓下面兩張圖是X60t的8-cell電池特寫。為了防止手滑在電池外側加上一層防滑橡膠及特殊的波紋。X60t的8-cell電池是採取圓形cell與方形cell混合的方式，由於電池槽空間有限，所以電池前段仍使用4-cell方形電池，網友也能照片中看到為了配合螢幕轉軸造型，電池中間設計出一個半圓形凹槽。至於電池後段就有足夠的空間擺放4-cell圓形cell，總容量是65.5Wh(4.55Ah)，續航力約可達7小時。
↓接下來站長直接拿X60s與X60t相互比較一下體積。下兩張圖片中上方的是X60s，下方是X60t。X60s裝配4-cell方形電池，X60t是8-cell長效電池。很明顯地，X60t雖然源自X60s機體設計，但身軀仍是大上一號，主機厚度也增加不少。至於主機的連接埠方面，兩台主機功能面都是一致的。比較特殊的是X60t機身左側，在LAN(RJ45)接口右側有個四方形的小孔，那是提供給觸控筆繫繩用的。
↓先前的X60-Series都遇到Palmrest右側高溫的問題，Yamato Lab在不更動內部機構的況狀下，想出了兩個改進的方法。首先是在Palmrest右側下方加裝薄銅片，用意在將無線網卡的廢熱能夠疏導到鍵盤，詳細構造請網友參閱本站討論區網友所提供的圖解。第二個改進措施請參閱下圖，Yamato Lab在主機右側的USB埠上方特別開了一排的進氣口，有助於帶動Palmrest下方的的廢熱流動。但此項設計也是犧牲了主機前端厚度才能達到，如果未來的X61-Series也要有類似的設計，可能在前端外觀上有所改變。
↓ThinkPad X-Series搭配專屬的Ultrabase擴充底座的爭議由來已久，站長在此就先不贅述，倒是X60t一但使用8-cell時，就會發生下圖中的「慘劇」，電池會突出底座之外…Orz
↓但如果再與X60s相比較時，就不難理解了。其實X60t專用的X6 Tablet Ultrabase面積與先前的Ultrabase X6相差無幾，但由於X60t體積變大了，原本剛好可以收納8-cell電池的凹槽已經被X60t本體所佔用，進而讓X60t的8-cell電池必須繼續突出底座之外了。如果比照Ultrabase X6的設計，恐怕X6 Tablet Ultrabase會更為巨大吧。站長個人的感覺是X6 Tablet Ultrabase在與主機合體時，在操作上比以往更為容易，因此X60t及其周邊算是有吸收前代產品的缺點並加以改進。
↓下圖是X6 Tablet Ultrabase的後端特寫，與Ultrabase X6都相同，在旁邊也還有額外兩個USB 2.0連接埠。此外，身為一位過去四個月都靠X60s輸出到19吋LCD的使用者，站長個人對於Ultrabase X6並未支援DVI數位輸出感到「萬分遺憾」，後來站長好不容易買了DELL PC（ya~~別懷疑，正是戴爾的桌上型電腦，詳情待日後向網友詳細報告）之後，同樣都是EIZO S1910螢幕，在接上DVI畫面的剎那，站長真的覺得好像換了台新螢幕，顯見過去被類比D-Sub畫面殘害了多久…|||
關於X60t的真正實力「SXGA+」超高解析面板的說明就留待下回分曉，站長先放兩張圖讓網友嚐鮮，並且猜猜看裡面的含意吧！
