榮光再現!~~ThinkPad T400s介紹特輯!!!(1/4)

2008年Yamato Lab設計出「ThinkPad X300」系列之後，許多ThinkPad愛用者一直在問「何時T-Series也能有同樣的輕薄旗艦機種」?經過一年的等待，「ThinkPad T400s」便是Yamato Lab回應眾多使用者心聲的最新力作。其實X300-Series一直是「叫好不叫座」，由於強調機動性及主機厚度，犧牲了9.5mm常規光碟機以及擴充底座的支援，再加上初期價格驚人，讓T-Series的使用者不願換裝為X300-Series(站長非常依賴Mini Dock，故只好放棄購買X301)。Lenovo便將X300-Series的特點移植到T-Series，同時修正原先的弱點，讓新生的T400s更貼近使用者的需求！

T400s的研發代號為「Shinai」，原意為日本劍道中的「竹刀」，由此可見T400s其實與X300-Series有某種程度上的羈絆(X300研發代號為「Kodachi」，意為日本傳統兵器「小太刀」)。從主機外觀上比較，很多人都會驚呼「好像放大版的X300」，但T400s畢竟屬於T-Series，效能及擴充性都凌駕X300-Series之上。本站去年底組團到Yamato Lab參訪時，曾與T-Series的PM討論T400s的規格，當時雙方是以「Super-T」來稱呼，且PM主動提到是否有需要配備獨立顯示晶片。當時同行的網友一致反映「輕薄且具備獨立顯示晶片，對於Super-T是必要的！」，PM則表示會在將來支援。雖然網友會覺得很奇怪，剛上市的T400s仍舊採用整合顯示晶片呀，關於這部分，受限於現有的Montevina平台共有三顆晶片(CPU+北橋+南僑)，等到明年初Calpella平台時將只剩下CPU+南僑，或許屆時就有空間擺入獨立的顯示晶片。但GPU的散熱問題可能比北橋還要棘手，如果下一代的T400s仍要維持同樣的主機厚度、重量，如何壓制GPU廢熱將會是一大考驗。

關於T400s的功能諸元，茲條列如下：

• CPU：採用Intel Core 2 Duo一般電壓版CPU: SP9400(2.4GHz)、SP9600(2.53GHz)，皆具備6MB L2。
• 記憶體：DDR3 1066MHz SO-DIMM(兩個擴充槽，最大支援到4GB+4GB=8GB) 。
• 晶片組：北橋(Intel GS45晶片組) + 南僑(ICH9M-SFF-Enhanced)
• 整合顯示晶片：Intel Graphics Media Accelerator 4500MHD (GMA 4500MHD)
• LCD面板：14.1吋LED背光面板，WXGA+(1440×900)解析度、300nits、300:1對比，TN系面板
• SSD/HDD：1.8吋、Micro SATA規格。HDD最高容量為250GB/5400rpm。
• Turbo Memory：採用Half-Mini PCIe規格，但與UWB網卡共用同一插槽，故兩項功能只能擇一(台灣銷售機種不支援UWB)。
• Wireless LAN：採用Half-Mini PCIe規格，可支援Intel WiFiLink 5300(3×3) 或WiFiLink 5100(1×2)。
• Wireless WAN：採用Mini PCIe規格，可支援Qualcomm UNDP、Ericsson F3507g網卡或Intel WiMAX網卡。
• Wireless PAN：內建Bluetooth功能，另採用Half-Mini PCIe規格，可支援UWB(Wireless USB)網卡。
• Ethernet：Gigabit Ethernet(RJ45)
• Modem：主機無內建，可透過USB Port外接Modem。
• Ultrabay多功能擴充槽：9.5mm規格之Ultrabay Slim，支援T400/T500系列之9.5mm光碟機(DVD燒錄機、藍光燒錄機等)及Ultrabay擴充電池。但T400/T500所使用的第二顆SATA硬碟擴充盒不支援T400s(長度超過一點)，原廠將另出新一代的第二顆SATA硬碟擴充盒(ThinkPad Serial ATA Hard Drive Bay Adapter III)。
• 擴充槽：位於機身左側，Express Card/34或是5合1讀卡機，二選一。
• 擴充埠：兩組USB Port(機身左側及後方)，USB/eSATA Combo Port一個(機身後方) 。
• 影像輸出：D-Sub(類比)一組、DisplayPort(數位)一組。
• WebCam：200萬畫素
• 底座擴充功能：僅支援新一代ThinkPad Port Replicator Series 3-Basic、Mini Dock Series 3-Enhanced、Mini Dock Plus Series 3-Advanced。
• 電池：6-cell鋰聚合物主電池(44Wh)，可加裝3-cell Ultrabay擴充電池。主電池續航力約5小時。
• 主機尺寸：21.1mm x 337mm x 241.5mm
• 主機重量：約1.77kg

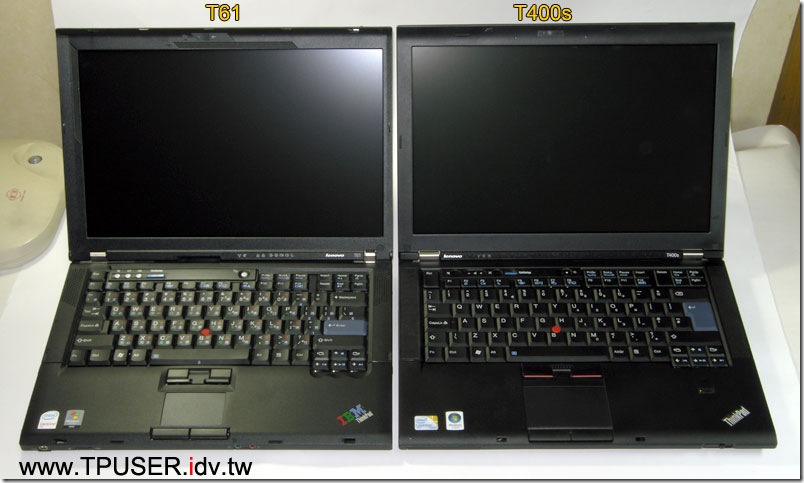

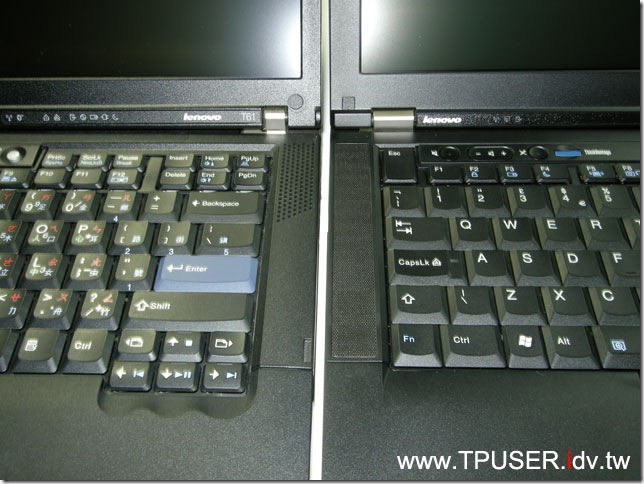

▼初次拿到T400s時感覺外型很像X300，打開螢幕的瞬間更多了一份感動~~~「螢幕邊框終於左右對稱了!(泣)」，再看到新設計過的鍵盤與小紅點按鍵，不禁讓人感受到Yamato Lab對於「ThinkPad傳統」的堅持。下圖是T61與T400s的對照特寫，很明顯地T400s在幾個重點部分都特別「尺寸放大」處理，例如兩側的轉軸(Hinge)、小紅點按鍵及觸控板。T400s能夠維持同樣的機身，重量卻低於2kg的關鍵在於採用X300的機構設計與材質，列舉如下：

• LCD背蓋採用「GFRP+CFRP複合材質」，取代原先LCD Roll Cage設計。
• 主電池採用鋰聚合物電池，取代常見的18650電池芯。
• 採用1.8吋SSD，取代2.5吋HDD/SSD。
• 採用TDP僅25W的一般電壓版CPU與SFF封裝的晶片組，可大幅降低散熱片體積與重量。(X300-Series使用LV/ULV-CPU)

其實以東方人的體型，13.3吋的機身會是不錯的平衡點，無奈歐美市場似乎還是傾向於使用14.1吋，不然X300-Series已經能做到全尺寸鍵盤，重量也低於1.43kg(3-cell)，對於需要內建光碟機的使用者而言是不錯的選擇。然而X300-Series為了做到「超薄」，使得主機的擴充性受到嚴重限制，例如被迫採用7mm特殊規格光碟機，以及放棄擴充底座的支援，都是為了配合機身厚度的妥協結果。當X301使用6-cell電池時，主機重量已達1.52kg，相較之下，T400s雖然重了200多克，但可獲得被X300-Series所犧牲的效能及擴充性，從這角度來看，T400s或許可看成是X301的「補完版」吧。等到下一代的T400s也能夠裝配獨立顯示晶片時，或許就是「完全體」了吧(笑)。

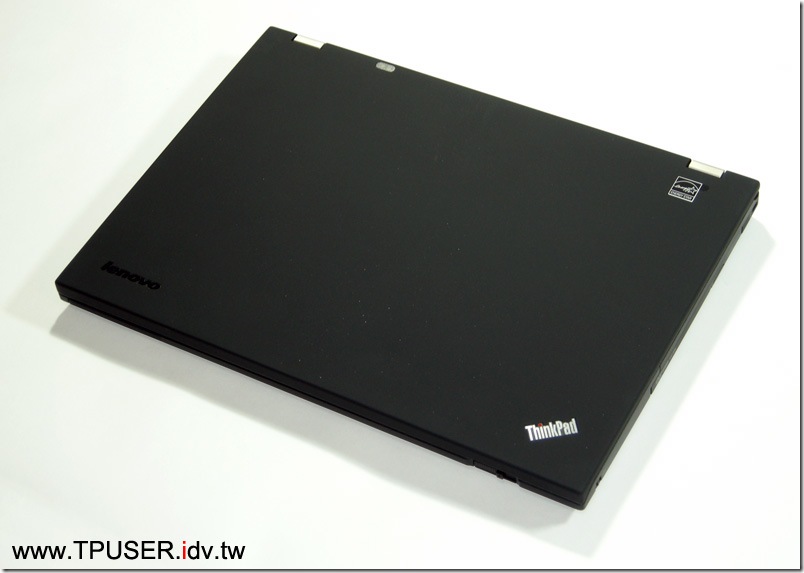

▼ T400s的螢幕開關與X300相同，都位於主機上，而不在螢幕上。從下圖能看出T400s主機前端非常簡潔，除了左側是SSD/HDD槽之外，沒有其他擴充接頭。此外，T400s取消了IEEE 1394，取而代之的是eSATA，而且還是近期被採用的USB/eSATA複合接頭，由這點可看出Yamato Lab對於主流擴充端子的反應速度越來越快了。回想以往，當其他廠牌都內建IEEE 1394時，ThinkPad一直拒絕採用，等到USB 2.0開始普及，IEEE 1394市占率江河日下之後，ThinkPad才開始內建IEEE 1394。雖然IEEE 1394傳輸速度比USB穩定，也有諸多優點，但市場總是現實的，連Apple公司都沒有在主力產品上支援時，注定了IEEE 1394會逐漸淡出市場。隨著使用者對於外接式硬碟高速傳輸的需求，eSATA也趁勢而起，原本站長以為ThinkPad頂多在新款底座上支援eSATA，沒想到T400s主機就已內建了。

▼ 下圖是T400s左側特寫，由左而右分別是：

• CPU排風口(黑色散熱片)
• USB Port
• 麥克風/耳機複合接頭(Mic/Audio Combo Jack)，ThinkPad從最早的Line-in/Line-out/Mic三個音源接頭簡化到現在，乾脆整合成一個複合接頭。從音源接頭旁邊的圖示看得出來適合給頭戴式耳機麥克風使用，不曉得市面是否有支援單一音源孔的耳麥。
• Express Card/34或是5合1讀卡機，下圖中的是5合1讀卡機 (除了SD卡之外，站長放入Memory Stick Pro Duo可正常讀取，但須使用轉卡以免長度不夠)

站長想起去年與T-Series PM對談時，也曾經抱怨過T61的USB擺設位置很不好用，如下圖所示，是兩個垂直並列的。那時候PM反問哪種排列較好，大家的回應是可參考X300的設計，採用平放式設計，且其中兩個並排時距離拉開一點，看來T400s從善如流，USB Port不再使用垂直式擺放設計。

▼T400s將無線網路硬體開關移到主機右側，而且機體右側除了Ultrabay Slim(SATA)多功能擴充槽之外，只有一個防盜鎖孔。以往的T-Series都配備Ultrabay周邊退出鍵，可以做到單手抽換周邊。T400s由於主機很薄，所以將退出鍵改至主機底部，而且需要雙手操作。但相較於X300-Series抽換光碟機還需要解開螺絲，T400s還是稍微方便一點。

T400s可以使用T400/T500的9.5mm SATA介面光碟機(例如DVD燒錄機、藍光燒錄機等)，但站長不解的是，目前ThinkPad僅支援藍光燒錄機，原廠卻不推出藍光Combo機(也就是僅能讀取藍光片，但可燒錄DVD/CD)，畢竟藍光Combo機價格比藍光燒錄機便宜許多(原廠的9.5mm藍光燒錄機報價高達500美金以上！)。

T400s採用Ultrabay Slim的第二個好處是可支援「ThinkPad Advance Ultrabay Battery II」擴充電池，雖然X300-Series也支援「Bay Battery(擴充槽電池)」，但受限於高度僅7mm，電池容量畢竟小了一點，而且是X300-Series獨規，無法與其他採用Ultrabay Slim的機種共用。T400s的主電池採「前置設計」，並不是放在機身後段，故無法像T61/X200/T400可另外換裝高容量電池(主機會突出一截)，因此Ultrabay Battery將是獲得第二輔助電力的來源。

原廠表示T400所使用的第二顆SATA硬碟擴充盒不支援T400s，站長進行實際測試，發現真的會卡住。再將硬碟盒與光碟機比較一下尺寸，發現硬碟盒長度會多一截，故原廠在發表T400s時也同步推出「ThinkPad Serial ATA Hard Drive Bay Adapter III」，除了供T400s使用外，還可以T400/T500/R400/R500/X200 Ultrabase等支援Ultrabay Slim(SATA)擴充槽的主機或底座使用。

▼T400s採用電池前置方式，讓主機後方的空間可裝配許多連接埠。由左至右介紹如下：

• 20V電源接頭(T400s並無獨立顯示晶片，故使用65W變壓器)
• D-Sub影像輸出(類比)
• RJ45乙太網路(Gigabit Ethernet)
• (Powered)USB Port，提供「Always on USB」功能，可在休眠或關機等狀態下，針對特定型號的iPod、黑莓機進行充電。
• eSATA+USB複合接頭(可接取USB或是eSATA接頭，二選一)
• DisplayPort影像輸出(數位)，目前並無資料顯示T400s的DisplayPort有支援音源輸出。
• CPU排風口(黑色散熱片)

站長個人對於T400s所採用的兩個大型金屬轉軸(Hinge)非常滿意，不僅提供穩固的開闔感受，在視覺上也給人堅固的感覺。下圖中的T61也使用整合型繪圖晶片，所以散熱片僅使用鋁質，但同樣是一般電壓版CPU，T400s的散熱片體積明顯比T61小了許多，主要原因是T400s所採用的低耗電SP9400/9600處理器，TDP僅25W且晶片封裝尺寸僅22mmx22mm，一般處理器為35mmx35mm。

▼站長對於X300-Series無法支援擴充底座一直非常遺憾，因為站長在辦公室及家裡都有放Mini Dock，將ThinkPad帶回家裡時，僅需要往底座一放，就可以馬上連接LCD螢幕及鍵盤、滑鼠。如今T400s終於讓站長的宿願得償，只是…網友看到下圖中的底座接頭對照圖，不免一陣咒罵了吧(苦笑)，沒錯~~~ThinkPad又要推出新一代的擴充底座了！很明顯地T400s所使用的底座接頭又比上一代短了一些。但這次除了PortReplicator(多功能集線器)與Mini Dock(迷你擴充塢)之外，傳統的「ThinkPad Dock」就沒有推出了。其實這也難怪，一個Dock售價高昂，體積龐大，所安裝的擴充卡卻只能以「PCI Express 1x」的速度執行，實用性實在太低了。隨著主機都內建新一代的連接埠(eSATA、DisplayPort、HDMI)，老式的Dock也難怪會跟IEEE 1394一樣走入歷史了。

原廠另一方面則是大幅強化Mini Dock的戰力，新一代Docking Solution簡述如下：

• Port Replicator Series 3-Basic
  • 4個USB Port
  • VGA 輸出(D-Sub)
  • RJ-45 Ethernet (Gigabit)
  • 防盜鎖孔
• Mini Dock Series 3-Enhanced
  • 包含Port Replicator所有功能
  • 額外2個USB Port(一共六個)
  • 1個DisplayPort
  • 1個DVI
  • Audio-in及Audio-out接孔
  • 防盜鎖孔
  • 隨機附上一個變壓器
• Mini Dock Plus Series 3-Advanced
  • 包含Mini Dock Enhanced所有功能
  • 雙DisplayPort(Mini Dock Enhanced僅有一組)
  • 雙DVI(Mini Dock Enhanced僅有一組)
  • 1個eSATA

上述這些新一代擴充底座也將供未來「Calpella平台」的ThinkPad使用，比較可惜的是X-Series仍舊無法與T-Series共用擴充底座。

▼T400s的喇叭位於鍵盤兩側，且面積也比T61/T400大上許多。根據原廠宣稱的數據，T400s音量可達72.2dB，大於T400的68.1dB，

=================================次回預告==========================================

▼T400s並未因為輕量化而犧牲堅固性，相反地，大量採用複合材質以及引以為傲的Roll Cage架構，打造出新世代旗艦筆電的新標竿！次回「T400s介紹特輯」將為大家解析T400s輕薄、堅固之謎！
