ThinkPad SL410簡介(上)

去年底站長一直忙於公務所以站上文章荒廢了一陣子，尚請網友見諒。隨著2010年的到來，ThinkPad將會在1月上旬有大規模的新機發表，可以預見今年將為ThinkPad史上罕見「精銳盡出」的一年。但在各款「平價ThinkPad」機種中，甫於去年底在台上市的ThinkPad SL410則吸引了站長的注意。即使網友會在2010年看到新系列的14吋平價機種，但站長相信SL410整體戰力仍優於未來的「Neo ThinkPad」，故站長特別在元月撰文介紹SL410。

站長個人將現行的T400/X200/W500/W700-Series列為「ThinkPad Classic」(經典機種)，至於2010年1月即將發表的ThinkPad X100e及Edge系列則歸類在「Neo ThinkPad」(新世代機種)。關於Neo ThinkPad的代表機種，站長將會擇期介紹。這次的主角「SL410」算是介於這兩個ThinkPad世代中的轉換代表作。「ThinkPad Classic」今年初都會轉移到Intel「Calpella」平台，就是採用Mobile i5/i7 CPU，至於「Neo ThinkPad」則定位在CULV產品等級，價位帶也有機會比以往的R-Series更低。

SL410表面上是承接「SL400」而來，實際上卻負擔了更重的責任，因為大家熟悉的R-Series將在R400之後不再發展，也就是R-Series將不會推出「Calpella」平台，後續的「ThinkPad Classic」也只剩下「W/T/X-Series」。雖然站長有聽聞新一代的T410將接替R400的地位，而T410s則擔任14吋旗艦機種的角色，但面對1000美元以下的獨立顯示晶片機種市場，搭載Mobile i5 CPU的T410在成本上仍力有未逮，至於「Neo ThinkPad」即使有獨立顯示晶片機種，也因為CPU多採用CULV等級產品，效能上無法彌補原先的R400機種。面對這樣的局勢，SL410堪稱為橫跨2009至2010年的「平價多功能」代表作。

長久以來R-Series與T-Series的產品區隔一直困擾著使用者，在T400/R400世代更為嚴重。R400除了主機的重量與厚度不如T400之外，在功能上幾乎與T400無異，例如同樣具備Roll Cage設計、Ultrabay多功能擴充槽(但為12.7mm的Ultrabay Enhanced)，甚至連LCD背蓋材質都同樣是SEPC(超彈性聚碳酸酯)。自從T-Series推出旗艦機種「T400s」之後，原廠便有意整合T/R-Series，讓全新設計的「T410」成為14.1吋的主力機種。

其實這決定背後的意義是R400的成本結構不利於進行價格戰，故需要一台基於「低成本」而設計的機種來迎戰友商的同級產品。大家所熟悉的ThinkPad其實是針對大型企業客戶需求所開發的，因此「擴充塢/底座」、「Ultrabay擴充槽」此類功能便成了不可或缺的元素。但現在的商用筆電市場成長卻來自於中小企業(SMB)，這群客戶對於價格較為敏感，且不在意上述擴充功能，甚至買消費型機種來使用也無所謂。ThinkPad的「SL-Series」就是針對SMB市場而開發的「低成本」機種。

講到「低成本」許多人就會以為是「偷料」。站長認為SL-Series是從「架構」上進行精簡，而不是很粗糙地在用料上節省。既然SMB客戶鮮少購買Mini Dock擴充塢，也很少購買Ultrabay第二顆硬碟擴充槽，SL-Series便取消了擴充塢及Ultrabay的支援，同時也取消了機構非常複雜、高研發成本的Roll Cage防震骨架設計。但相較之下，SL-Series也加入了HDMI數位輸出端子以及鏡面螢幕、鏡面背蓋等「消費性導向」的元素，讓SL410成為一台兼具傳統ThinkPad精髓(小紅點鍵盤、ThinkVantage軟體)以及個性化的綜合體。

如果網友是使用ThinkPad多年的忠實用戶，在預算有限的狀況下，末代的R400(獨立顯示晶片版)或是未來的T410(整合晶片版)仍舊是「原汁原味」ThinkPad的絕佳選擇。如果網友是首次接觸ThinkPad，或是不在意傳統ThinkPad的堅持(七列鍵盤、霧面螢幕、非鏡面背蓋)，同時又喜歡ThinkPad的鍵盤按鍵及完整的驅動程式支援，相信SL410會是超值的選擇。

▼站長特別找了台R61擔任SL410的對照組。從下圖中很明顯地看到R61採用霧面螢幕可有效避免日光燈的反射，SL410採用鏡面螢幕則是幾乎可當鏡子來用了。雖然市面上大多數的筆電都以鏡面螢幕為大宗，但站長個人覺得除了「外觀好看」之外，鏡面螢幕對於使用者的視力恐怕有疑慮。或許這是因為SL410的客群通常會挑選鏡面螢幕，因此「跟進」採用吧。

同樣是14吋的SL410很明顯地比R61「矮」一點，主要原因在SL410所使用的「14.0吋」面板高度低於R61的「14.1吋」。雖然只差0.1吋，但SL410的面板比例為「16:9」，R61則是「16:10」。一般人看到「16:9」多半會聯想到寬螢幕影片比例，所以不知為何，連ThinkPad也刻意將「16:9」比例的面板定位在「多媒體」用途上。未來的T410仍舊採用「16:10」比例的面板，解析度最高支援到1440×900，或許T-Series維持高解析度也是一種產品區隔。SL410的面板雖然看起來比R61矮一些，但解析度高達1366×768，其實比R61的1280×800解析度更細膩一些。站長個人覺得使用LED背光的SL410面板顏色似乎有點偏藍、偏冷，再加上鏡面設計，對於長期使用CCFL背光的使用者來說將會是新的感受。如果網友想買SL410卻又擔心鏡面螢幕的反光，不妨考慮自費加裝螢幕的霧面保護貼。

站長第一次看到SL410實機時，很驚訝地發現小紅點按鍵竟然採用T400s所使用的彎月弧形，甚至連觸控板都有(印傳)紋理。SL-Series為了與「ThinkPad Classic」有所區隔僅使用六列鍵盤，但在指向裝置上竟然與T400s同級，這點的確讓人感受到Yamato Lab對於SL410的重視。

▼下圖是SL410的主機前端特寫。SL410承襲SL400的設計，螢幕開關並沒有卡榫設計，使用者直接從右前方的燈號處向上掀開即可。長年使用ThinkPad的網友可能會比較不習慣，特別是「闔上」螢幕時，由於轉軸設計的關係，會有一股力道將螢幕蓋起來。這在坊間的筆電都已經是司空見慣了，只是站長一開始還有點擔心螢幕是否會壓到(笑)。

SL410主機前端只有「電池狀態指示燈」以及「待命/休眠狀態指示燈」，與SL400的五個燈號相比，簡潔許多。被省略的燈號(WWAN/WLAN/BT)則移到鍵盤右側。

▼站長當年在試用SL400時，曾私下笑稱SL400不被原廠承認，因為同時期推出的「ThinkPad雙用變壓器(ThinkPad 90W Slim AC/DC Combo Adapter)」的20V Tip(接頭)竟然插不進去SL400的電源接頭。原因是被主機外殼的造型擋住了，導致方形的20V Tip插不進圓形的電源接頭。為何正規的65W/90W變壓器就沒這問題?因為正規變壓器的插頭後端是圓形的。站長覺得這實在是啼笑皆非，即使SL400是由和碩(Pegatron)所代工，但Lenovo也實在不應該犯下這麼好笑的錯誤。

事隔一年，改由廣達(Quanta)代工的SL410推出後，正巧雙用變壓器也推出新一代「Lenovo 90W Ultraslim AC/DC Combo Adapter」，站長就趕緊測試90W超薄雙用變壓器能否支援SL410，答案是「可以的」。雖然SL410的電源接頭外側仍舊是圓形的，但新一代的20V Tip也把前端「削尖」，故能夠順利適應SL410。至此站長終於承認SL410被原廠承認了(笑)。

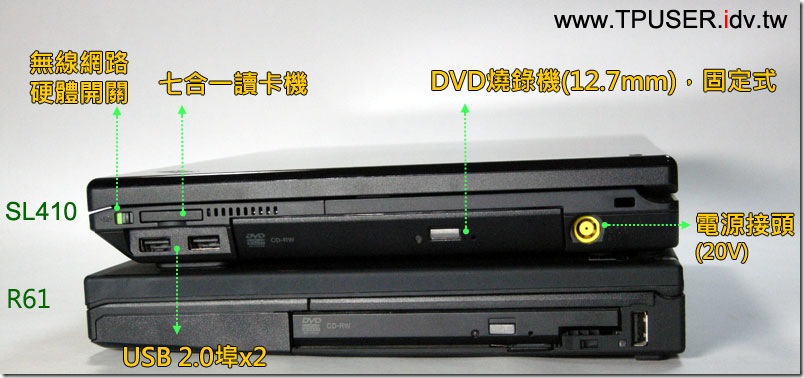

SL410配備了七合一讀卡機(MMC, Memory Stick, Memory Stick Pro, SD, SDHC, XD, XD Type H)，嚴格講是四大類。至於SL410的光碟機採用12.7mm規格，但看起來就是比R61的同厚度光碟機來得厚。站長認為SL410既然已經搭配HDMI功能，卻無法搭配「Bluray Combo Drive」是非常可惜的。根據原廠硬體維修手冊顯示，SL410只有DVD燒錄機或是藍光燒錄機兩種選擇，但後者的成本過高。如果改用「Bluray Combo Drive」(僅能讀藍光片，但可以燒錄DVD片)，就可以讓SL410搖身一變成為簡易的藍光播放機。目前Lenovo-US有針對ideaPad Y550提供客製化加裝「Bluray Combo Drive」的服務，但需加價150美金，約新台幣5,250元，希望SL-Series未來也能有機會提供。

▼SL410在功能性方面的確比R61甚至R400豐富許多，不僅加入HDMI端子，連首次裝配在T400s的eSATA/USB複合接頭也出現在SL410。只是從SL410選擇了「16:9」比例面板以及HDMI端子，而T410-Series將維持「16:10」面板以及DisplayPort，不難想見Lenovo有意讓SL-Series偏向消費型機種，而讓T-Series繼續維持在商務機種定位。站長有實際試用SL410的HDMI功能，當連接到Sharp 32吋LCD電視的HDMI輸入時，或許因為SL410以及Sharp面板的原生解析度都是1366×768，不需做額外的設定就順利讓畫面呈現在電視機上，同時音源也自動從SL410切換到Sharp電視機。雖然透過電視機觀看Windows桌面會覺得文字不是很清楚，但觀看影片時卻是比14吋螢幕來得鮮豔、明亮。難怪許多網友疾呼HDMI的重要性，站長在當時真的感同身受。

SL410已經取消Modem(RJ11)功能，可能是著眼於現在使用Modem上網的機會不多，但有趣的是未來的T410仍舊保留Modem功能。

▼SL410主機後方還有一個直立的USB埠，加上右側機身的兩個以及左側機身的一個(與eSATA共用)，SL410共有4個USB埠。從下圖中看到SL410的電池槽比R61稍微長一些，雖然兩台主機的電池都沒有凸出來，但電池芯(Cell)數量卻不同。下圖中的R61僅使用4-cell電池，但SL410卻是6-Cell。假設R61也裝配6-Cell電池時(電池會凸出機體)，全機重量約2.5公斤，但SL410僅有2.3公斤。換言之，SL410在維持R61/R400的重量(2.3公斤)下，可提供更長的電池續航力(裝載6-Cell電池)，而且外型仍可維持方正，不會受到電池影響。

喜歡傳統ThinkPad的網友也不用擔心，即將發表的T410裝配6-cell電池時，同樣維持2.3公斤以內，而且「電池不會凸出機體」之外。如果還嫌太重，又希望能保有獨立顯示晶片，不妨期待今年第一季即將問世的「T410s」，屆時看Yamato Lab如何在1.8公斤不到的規格下，加入獨立顯示晶片及一般電壓版Mobile i5 CPU。

▼SL410為了迎合普羅大眾的喜好，採用了鋼琴鏡面的背蓋，或許是站長駑鈍吧，雖然質感的確不同凡響，但使用起來卻很容易沾染指紋，無怪乎這年頭還流行將筆電拿去包膜。

一般人(包含站長)大概只注意到SL410華麗的鏡面背蓋，卻沒留意到SL410的背蓋上並沒有轉軸(Hinge)的蹤影。其實SL410有獲得去年日本「2009 Good Design Awards」個人電腦項次的大獎(另一台則是T400s!)，獲獎的原因在於「隱藏轉軸(Hidden Hinge)」設計以及喇叭位置的擺設(位於LCD下方)。站長一開始還搞不懂何謂隱藏轉軸，螢幕打開時不是照樣看的到嗎?經好友指點而且接觸到實機之後，才恍然大悟，原來是SL410的螢幕闔上之後，整個背蓋是看不到轉軸的。難怪SL410需要採用鋼琴鏡面塗裝，因為開闔SL410的背蓋時，就有如打開整片平整的深邃黑色鏡面，Yamato Lab將電池/待命指示燈移到主機前端而不是擺在背蓋上，或許是為了避免破壞整片鋼琴鏡面的整體性吧。前一代SL400背蓋上的ThinkPad Logo，其中的字母「i」會發出紅色光點，在SL410則取消了(反而是ThinkPad Edge有採用此項設計)。

▼下圖是SL410的底部特寫，站長將所有的蓋子、艙門都開啟，重要部位有加上標示。SL410的定位是用來對付友商平價機種之用，故原廠這次找上了台灣代工廠協助設計，雖然Yamato Lab仍舊負責造型(ID)設計，但從下圖中仍能嗅出機構部分是由代工廠操刀的味道在。例如以往的T/R-Series的CPU、GPU都位於主機板正面，SL410則是位於主機板背面，而且底殼還設計一個超大的艙門，打開蓋子後就可以進行CPU、記憶體等重要元件的更換。這在以往的ThinkPad是很少見的，有經驗的網友應該記得以往程序會是先拆下Palmrest、鍵盤，甚至Bezel…(笑)。

SL410的設計其實是代工廠常用來適應CTO客製化生產品所需，針對不同訂單，可迅速更換CPU等零件。因此SL410除了Wireless LAN所需的無線網卡位於主機板正面，需要拆下Palmrest之外，其他零件都可以在主機背面進行更換。ThinkPad X60/X200-Series雖然也將CPU等零件置於主機板背面，主要是配合「Hover Design」架構所需。在T400s發表前，X-Series算是更換記憶體最容易的機種，不像T400/R400-Series還得拆卸下Palmrest。

▼SL410底部有個獨立艙門供SIM卡插槽所需，但並非全部的SL410都會提供WWAN天線功能。關於ThinkPad在台灣何時有機會能內建WWAN功能，聽說Lenovo的政策將在「Calpella」平台的ThinkPad上有所改變。今年推出的新一代ThinkPad中，有可能將台灣列為「Open SIM」支援之列，由於台灣本地並沒有AT&T、Verizon或是Vodaphone等業者開台，今年有可能推出特定型號的ThinkPad內建WWAN網卡，只要插上SIM卡就可以進行連線。進一步消息就必須看原廠規畫了。

▼下圖是SL410底部的第二組Mini PCI Express擴充槽特寫。SL410擁有兩個Mini PCI Express擴充槽，一個是「Half」(半高)規格，供WLAN網卡使用，位於主機板正面，第二組則是以WWAN網卡為主，如下圖所示，屬「Full」(全高)規格。由於SL410規格中並沒有安裝Intel Turbo Memory的計畫，所以一但SL410沒有內建WWAN天線，第二組Mini PCI Express擴充槽可說是閒置在那，甚至連用來固定網卡用的螺絲都沒有。假設第二組Mini PCI Express擴充槽能發揮作用(總不會插槽都焊了，電路卻沒通吧XD)，使用者又是使用Vista或是Win7時，不妨考慮自費加裝一塊4GB的Turbo Memory。可惜原廠並沒有單獨販售，網友可能要到網路拍賣上去找看看。

原本站長以為SL410並沒有「排水孔」設計(畢竟是平價機種)，拿到實機時才驚喜地發現「竟然有兩個排水孔設計」！如下圖所示，在Mini PCI Express擴充槽上方有兩個排水孔以及圖示。之後發表的「Neo ThinkPad」系列由於改用防潑水的「巧克力鍵盤」，所以主機底部就沒有排水孔設計了，也因此站長才會認為SL410是兼顧了價格與功能性。

▼SL410的記憶體採雙層式設計，當使用者僅安裝一條記憶體模組時，必須安裝在「下層」，而不能裝在上層，以免開機出現警告訊息。從下圖中也能看到SL410的導熱管採用雙層交疊的設計，供北橋以及顯示晶片散熱所需，乍看一下有點類似「交流道」。站長在使用SL410時，發現風扇的運轉噪音比較明顯，特別是執行3D測試程式時。相較之下，T400/R400等採用「貓頭鷹羽毛造型」葉片的機種，就不會那麼明顯。雖然SL410的ATI顯示晶片效能頗佳，但在成本以及產品定位考量下，降噪的效果就不如ThinkPad Classic機種了。

▼雖然說SL410的光碟機是「固定式」，但拆卸時其實非常容易，如下圖所示，只要解下一顆螺絲，就可以輕鬆取出光碟機。這樣的設計也是基於CTO所需，只是SL410的訂單大概鮮少會改裝為藍光燒錄機吧(苦笑)。

▼從幾個小地方能看出SL410與傳統ThinkPad設計不同之處，例如硬碟抽換的方式即為一例。傳統ThinkPad的硬碟兩側會加上黑色的避震橡膠 (hard disk drive rubber rails)，而且僅需使用主機內側的滑軌設計便能固定住硬碟。SL410則省去了避震橡膠，而且將硬碟置入主機時，須先斜著將固定架對準主機後放入(如左圖所示)，等主機底殼蓋上時，會有一顆螺絲通過固定架上，將硬碟固定住。大家對於傳統ThinkPad以往的設計均習以為常了，從SL-Series上會發現原來有許多的設計與傳統ThinkPad不同。

▼站長接觸到SL410鍵盤時非常驚訝，首先是按鍵的觸感回饋力道仍維持水準，其次就是鍵盤底部非常穩固。這要拜主要零件移置主機板背面所賜，讓鍵盤能夠固定在一個大面積的平面上。相較之下，T400/R400-Series鍵盤下方。特別是左側，還有散熱管、散熱風扇、Mini PCI Express擴充槽等零件，除非加裝支撐架，不然鍵盤左側的支撐力道較為不足。所以當站長敲擊SL410時，對於一台新台幣三萬不到的主機，竟然能表現出不輸T400s的鍵盤穩固性時，嘖嘖稱奇。雖然敲擊感不如T400s，但SL410憑藉著機構設計，仍舊提供了堪稱傲視平價位機種的優異鍵盤以及指向裝置。

▼SL410將鍵盤右側空間闢為電源鍵、「ThinkVantage」鍵以及指示燈的位置。原來Yamato Lab將WLAN/WWAN的燈號移到鍵盤右側了。

▼SL410的鍵盤左側則是加上「麥克風靜音」、「大小聲」及「喇叭靜音」四個按鍵。撇開造型設計不提，站長覺得按這四個鍵時不容易施力，算是比較可惜之處。

▼從「Z60-Series」開始，Yamato Lab開始在主機兩側標示出功能圖示(icon)，比較特殊的是SL400是用印刷方式，SL410則改為雕刻方式。

▼SL410全機採用ABS塑膠材質，機構設計上也與傳統ThinkPad有所不同，目的是壓低設計與製造成本，同時取消了ThinkLight鍵盤燈、七列鍵盤、霧面螢幕及背蓋等功能，希望能與傳統的ThinkPad有所不同。但SL410畢竟是一台「ThinkPad」，所以在SL410上面我們依舊能看到方正的黑色機身、小紅點鍵盤、排水孔設計以及ThinkVantage工具程式。另一方面，SL410加入了「隱藏式轉軸」、「HDMI端子」以及高效能的ATI獨立顯示晶片等新元素進來，讓SL410在功能面上呈現出不同於以往ThinkPad的豐富面貌，同時維持具有競爭力的售價以吸引中小企業或是個人用戶的青睞。展望2010年新系列的「ThinkPad Classic」及「Neo ThinkPad」正整裝待發，SL410可說是介於兩大系列中的平衡代表作。如果網友跟站長一樣，堅守著傳統ThinkPad，相信今年的T410-Series將不會令大家失望；如果網友有意願使用ThinkPad，但希望在外型及功能上迎合多數消費型筆電的主流，相信SL410會是跨入ThinkPad世界的不二人選。下一篇「ThinkPad SL410簡介(下)」將為大家介紹SL410的實測效能，請大家稍候，感謝。
