ThinkPad Universal USB-C Dock與ThinkPad Universal Thunderbolt 4 Dock簡介

▼隨著2022年ThinkPad各系列的陸續發表，眼尖的網友會發現，今年起已看不到機械式底座（Mechnical Dock）接頭的痕跡，象徵「CS18」機械式底座世代的完結，取而代之的是多款纜線式底座（Cable Dock）。其實原廠在去年就發表了支援Thunderbolt 4或USB-C的新款纜線式底座，但由於受到零件缺貨等影響，去年下半年才開始陸續恢復供貨。

去年推出的Cable Dock或許可稱為「CS21」世代的產品，意味ThinkPad主機高速連接埠的普及化，畢竟從入門的E系列到旗艦的X1 Carbon系列，Intel機種都全面配備了Thunderbolt 4 連接埠。這也是為何Lenovo會推出新一代Thunderbolt 4 Dock的原因。另一方面，AMD平台機種也亟需新式的Cable Dock，以便提供4K@60Hz雙螢幕輸出的能力。

本篇所介紹的兩款Cable Dock在名稱中都會有「Universal （泛用）」字樣，雖然去年原廠的文宣上還強調可跨平台使用（Windows / MacOS / Linux），但今年已修改文案，確定僅支援Windows作業系統，但也歡迎自家的Thinkbook筆電或各廠牌（DELL、HP）筆電用戶也來使用，但如果是ThinkPad以外的機種，Cable Dock的電源開關無法跟其他廠牌筆電連動，也無法支援Mac address pass-through等功能。

▼首先介紹的是「ThinkPad Universal USB-C Dock」（文後簡稱USB-C Dock）是取代原先ThinkPad USB-C Dock Gen 2的新世代Cable Dock，主要強化了USB-C傳輸線的供電能力，從前一代的僅能輸出60W，到現在這一代的USB-C Dock當搭配90W變壓器時，USB-C傳輸線可供電65W，如果另外換上了135W的變壓器，最高可供電100W。

下圖是台灣型號(40AY0090TW)包裝盒內的設備特寫，包含USB-C Dock本體、90W變壓器、電源線與一條一公尺的USB-C傳輸線。

接下來談USB-C Dock各連接埠功能之前，站長先將ThinkPad Dock會用到的連接埠速率「正名」一下，因為光是一個「5Gbps」傳輸速率的USB規格就改了三次名字！目前USB規格是由USB開發者論壇（USB Implementers Forum，縮寫為USB-IF）所制定的，自從USB 3.0規格制訂後，延伸出USB 3.1 Gen1/Gen2，後來又推出了USB 3.2，由於名稱十分雜亂，後來USB-IF在2019年終於把5Gbps到20Gbps這中間的速率都統合在「USB 3.2」系列中，列舉如下：

• 480Mbps：USB 2.0
• 5Gbps：USB 3.2 Gen1，之前也稱為USB 3.1 Gen1或USB 3.0
• 10Gbps：USB 3.2 Gen2，之前也稱為USB 3.1 Gen2
• 20Gbps：USB 3.2 Gen2x2，之前也稱為USB 3.2
• 40Gbps：USB4

就算是Lenovo原廠文件、官方網站上，對於USB各速率的規格名稱也不統一，但不管如何稱呼，關鍵還是在於該連接埠到底對應多快的最高速率，因此站長在本文的照片中，會將真實對應的規格速率標上去。

▼下圖是USB-C Dock的正面特寫，提供了兩個10Gbps速度的USB 3.2 Gen2接頭，以及一個耳機麥克風複合插孔。說到USB接頭的規格，那真的是比命名更為複雜，特別是強調可正反兩面插入的「USB Type-C」接頭，後來又跟Thunderbolt 3、Thunderbolt 4扯上關係，如果再把傳輸線議題攪進去，那真的會讓使用者一整個錯亂。考量本篇會同時介紹到USB-C Dock與Thunderbolt 4 Dock，就讓站長陸續補充說明各種USB（Universal Serial Bus，通用序列匯流排）接頭的規格吧。

首先介紹一下USB-C Dock正面的長方形USB接頭，大家都非常熟悉了，屬於「Type-A」形式，由於USB命名原則改過太多次了，如果USB接頭旁邊沒有圖示標明清楚，使用者不見得能直接判斷該USB接頭到底支援多快速率。好在USB-C Dock有明確標示，請參考下圖，兩個USB接頭上方都有標示出著名的「USB三叉戟」圖案，並且印上「10」這個數字，代表這兩個接頭都支援USB 3.2 Gen2（10 Gbps）速度。

USB Type-A接頭從USB 2.0（480Mbps）開始廣為使用，但缺點就是裝置插入時有方向性，再加上接頭的面積以現在的角度來看也稍大了一點，這也是為何USB-IF後來推出「眾望所歸」的USB Type-C接頭的緣故。從下圖中不難看出Type-C接頭比起Type-A嬌小許多。

可能受到Thunderbolt 3（40Gbps）指名採用USB Type-C接頭的影響，很多人會以為USB Type-C就是高速的代名詞，其實不然。接頭本身高速與否取決於所支援的USB規格，很多平價的Android手機不也使用USB Type-C接頭負責充電與資料傳輸，但其實只支援USB 2.0（480Mbps）或USB 3.2 Gen1（5Gbps）而已。

USB-C Dock正面的USB Type-C接頭雖然不支援「Always On」關機充電功能，但在開機狀態下，最大可支援5V/3A供電，不過要提醒一點，USB-C Dock的USB Type-C接頭不支援外接螢幕。

業界會將USB Type-C簡寫為「USB-C」，這也是為何這台Cable Dock會取名為「USB-C Dock」，因為它是透過USB Type-C接頭跟電腦連接，但並不支援Thunderbolt 3或Thunderbolt 4傳輸協定就是了。基本上可以把這台USB-C Dock當作是一台USB 3.2 Gen2專用Dock。

▼從2021年開始，越來越多的ThinkPad因為機體輕薄化的原因，開始改用開口尺寸更小的Kensington防盜鎖孔。USB-C Dock則是從善如流，同時支援了三種尺寸的鎖頭，下圖中左邊的防盜鎖孔便支援MicroSaver（採用T-bar上鎖機制），以及MiniSaver（採用Cleat上鎖機制）；右邊較小的防盜鎖孔則支援NanoSaver鎖頭（採用Cleat上鎖機制）。

▼下圖是USB-C Dock的背面特寫，站長已經將各連接埠功用標示出來，接下來從左至右向大家詳細介紹。

USB-C Dock背面最左側的USB Type-C接頭下方有一個小電腦圖示，意指透過此接頭，使用USB-C傳輸線連接到電腦主機的USB Type-C接頭，包裝盒內已經有附上一條一公尺長的USB 3.2 Gen2（10Gbps）傳輸線（可供電至100W），如果網友想自行換成自備的傳輸線，除了要留意必須要能支援USB 3.2 Gen2（10Gbps）傳輸速率之外，還要能提供100W（20V/5A）的供電能力。此外，USB-C傳輸線的接頭不能太大，不然會卡住而裝不上去，因為會被USB-C Dock的外殼擋住。

USB-C Dock使用標準的長方形電源接頭，出貨時包裝盒內會提供一個90W變壓器，此時USB-C Dock可供電65W給電腦，如果使用者自行換上135W變壓器時，USB-C Dock會提升供電量至100W（所以要留意所使用的USB-C傳輸線是否可支援100W供電）。不過ThinkPad似乎還沒有採用USB-C供電100W的機器，如果是高用電量機種，通常會直接改用長方形電源接頭，並搭配135W/170W/230W變壓器，反而是ThinkBook有的機種開始使用USB-C 100W供電了。

USB-C Dock提供了兩個DisplayPort (1.4版)接頭與一個HDMI (2.0版)接頭，所以最多可同時外接三台螢幕。至於各款ThinkPad所支援的外接螢幕數量與最高解析度，請參考官網的詳細對照表《連結在此》。站長實測的結果，ThinkPad X1 Carbon Gen9在主機螢幕沒有關閉的狀態下，同時外接三台4K螢幕時，其中兩台可達成4K@60Hz（DP+HDMI），第三台則為4K@30Hz（DP）。

站長後來使用ThinkPad T14 Gen2同樣主機螢幕沒有關閉，透過USB-C Dock外接兩台4K螢幕時，其中一台畫面會不斷出現黑屏，原本以為是螢幕出狀況，後來發現換一條HDMI線就正常了。

▼USB-C Dock的背面有四個USB Type-A接頭，如下圖所示，其中兩個USB Type-A接頭不僅有USB三叉戟圖示，還加上數字「10」，代表這兩個是USB 3.2 Gen2（10Gbps）規格，而且位於下方的USB Type-A接頭還多了一個「電池」圖示，代表支援「Always On」關機充電功能，最大供電能力為5V/2.4A。

USB-C Dock後方最右邊還有兩個USB-A插頭，因為僅支援USB 2.0（480Mbps），所以只有標示USB三叉戟圖示，會特別準備這兩個低速USB接頭主要是提供給鍵盤、滑鼠使用，所以都標上滑鼠與鍵盤的圖示。原廠手冊也提到，如果使用2.4GHz的無線鍵盤或滑鼠，發生操作不順的問題，建議將USB Dongle（無線訊號發射器）裝在這兩個USB 2.0接頭上。

ThinkPad主機上的USB Type-A接頭，如果在USB三叉戟圖示旁邊還多了「SS」字樣，代表「SuperSpeed」，但其實是USB 3.2 Gen1（5Gbps）速率。目前ThinkPad主機或Cable Dock都尚未支援USB 3.2 Gen2x2（20Gbps）速率。高速連接埠會直接採用Thunderbolt 4 或USB4（AMD平台）。

有的公司內部網路會將網卡的Mac address與配發的內網IP進行綁定，杜絕非公司電腦設備隨便找個RJ45網路孔一插就侵入內網。因此ThinkPad的Dock都會支援Mac address pass-through功能，也就是直接使用筆電本身網卡的Mac address，當然此項功能在ThinkPad的BIOS內也要開啟就是了。USB-C Dock的RJ45是1Gbps速率的乙太網路接頭，如果Dock有連上網路線，此時ThinkPad會自動切換成透過USB-C Dock的有線網路上網，而非透過無線網路。

USB-C Dock其實還有一個兄弟款，名稱為「ThinkPad Universal USB-C Smart Dock」，多了「Smart」字樣。最主要的差別點在於多了雲端管控功能，可直接連網不用透過ThinkPad進行韌體更新。但由於此項功能偏向大型企業集體部署所用，網友如果只是個人用途，或是公司規模為SME中小企業，其實不用刻意購買USB-C Smart Dock。

如果網友頂多同時外接兩台4K@60Hz螢幕，也沒有連接高速周邊的需求，例如Thubderbolt 3外接SSD或RAID外接盒，或是eGPU外接獨顯、10Gbps網卡等，其實這台USB-C Dock已可滿足大部分的功能需求，適合還沒用過擴充基座的網友當作入門款，無論部署在辦公室或是家中，都能感受到強大的連接埠擴充性，以及USB-C傳輸線「主機一拔就帶走」，或是「一插上就到位」的便利性。

關於USB-C Dock的完整介紹可參考《官網介紹連結》

▼如果網友需要同時外接三台4K@60Hz螢幕，或是有高速周邊需要連接，此時可考慮新推出的「ThinkPad Universal Thunderbolt 4 Dock」（文後簡稱TB4 Dock），與前一代ThinkPad Thunderbolt 3 Dock Gen 2相比，TB4 Dock的USB-C供電能力終於提升到100W（搭配出廠的135W變壓器），之前的TB3 Dock Gen2只能到65W。此外，TB4 Dock也特別強調支援Intel vPro pass-through功能。

下圖是台灣型號(40B00135TW)包裝盒內的設備特寫，包含TB4 Dock本體、135W變壓器、電源線與一條70公分的Thunderbolt 4 （被動式/Passive）傳輸線。

▼下圖是TB4 Dock的正面特寫，同樣提供了兩個10Gbps速度的USB 3.2 Gen2接頭，以及一個耳機麥克風複合插孔。與USB-C Dock不同之處在於，TB4 Dock前方的USB Type-C接頭有支援Always On關機充電功能，但仍無法拿來外接螢幕。

▼TB4 Dock同樣提供兩個防盜鎖孔，可適用MicroSaver（採用T-bar上鎖機制）、MiniSaver（採用Cleat上鎖機制）；與NanoSaver（採用Cleat上鎖機制）這三種規格的鎖頭。

▼下圖是TB4 Dock的背面特寫，站長已經將各連接埠功用標示出來，接下來從左至右向大家詳細介紹。

這一代的TB4 Dock終於在電源接頭的數量上做了簡化，無論是TB4 Dock或是TB4 Workstation Dock，都只需要連接一個變壓器即可，TB4 Dock出廠直接附上一個135W變壓器；TB4 Workstation Dock則是搭配一個巨大的300W變壓器。

在TB4 Dock電源接頭右邊有一個小圓孔以及Thunderbolt 4接頭，如下圖中所標示的，在TB4 Dock的小圓孔的確沒有作用，反而是旁邊的Thunderbolt 4接頭，便是用來連接電腦的Thunderbolt 4接頭，所以上面標示出一台小電腦，使用者請務必將包裝盒內附的70公分Thunderbolt 4傳輸線，一端插在這個小電腦圖示的Thunderbolt 4接頭上，另一端則接在ThinkPad主機的Thunderbolt 4或Thunderbolt 3接頭。

至於TB4 Dock真正用來連接高速Thunderbolt 4周邊的則是小電腦圖示右邊的Thunderbolt 4接頭，同樣有標示出閃電符號。所以TB 4 Dock其實有兩個USB Type-C接頭，位於TB4 Dock正面的USB Type-C接頭最高支援USB 3.2 Gen2（10Gbps）速率；位於TB4 Dock背面的USB Type-C接頭才是真正支援Thunderbolt 3（40Gbps）、Thunderbolt 4（40Gbps）規格。

所以TB4 Dock嚴格講只能連接一個Thunderbolt 4或Thunderbolt 3周邊（例如外接式高速SSD、RAID外接盒），也可以用來連接顯示器，這也是為何TB 4 Dock宣稱可同時外接四台螢幕，因為除了TB4 Dock本體內建的兩個DisplayPort與一個HDMI之外，第四台螢幕會用到TB4 Dock背面的USB Type-C （Thunderbolt 4）來連接。

不過TB4 Dock的所謂同時外接四螢幕輸出的前提是「主機螢幕要關閉」，但至少能做到四台外接螢幕都是4K@60Hz，這點在前一代TB3 Dock是達不到的。而USB-C Dock雖然號稱可做到三螢幕輸出，但最高也只能達成其中兩個螢幕是4K@60Hz（不管主機螢幕是否開啟），顯見Thunderbolt 4高頻寬傳輸還是有其優勢的。

有關TB4 Dock所支援的外接螢幕數量與最高解析度，請參考官網的詳細對照表《連結在此》。站長實測的結果，ThinkPad X1 Carbon Gen9與X13 Gen2在主機螢幕沒有關閉的狀態下，同時外接三台4K螢幕時，三台27吋螢幕都可以達成4K@60Hz（DP+DP+HDMI）。

原廠在宣傳TB4 Dock時強調可輸出「8K」解析度，原來是TB4 Dock內建了HDMI 2.1接頭，但很可惜地，只能跑到7680×4320@30Hz，也就是尚無法提供8K@60Hz輸出能力。另一方面，TB4 Dock的Thunderbolt 4接頭如果用來連接支援「Thunderbolt 3輸入」的螢幕時，最高可提供到5120×2160@60Hz的解析度，但如果螢幕僅接受USB訊號輸入的話，最高只能輸出到3840×2160@60Hz。

無論是TB4 Dock或是TB4 Workstation Dock，內建的RJ45孔僅支援至1Gbps速率，而未支援2.5Gbps，這點是站長最感扼腕之處。畢竟ThinkPad P15 Gen2主機都已經內建2.5Gbps網卡了，搭配使用TB4 Workstation Dock時，竟然得降速跑1Gbps，真的有點說不過去。

TB4 Dock背面提供了三個USB 3.2 Gen2（10Gbps）接頭，其中一個有支援「Always On」關機充電功能，最大供電能力為5V/2.4A。不知是否為Thunderbolt 4的40Gbps頻寬太充裕，所以TB4 Dock清一色都是10Gbps的USB 3.2 Gen2接頭（笑）。原廠手冊有提到，如果使用2.4GHz的無線鍵盤或滑鼠，發生操作不順的問題，建議將USB Dongle（無線訊號發射器）裝在TB4 Dock正面的USB Type-A接頭上，或是下圖中TB4背面最右邊的USB Type-A接頭上。

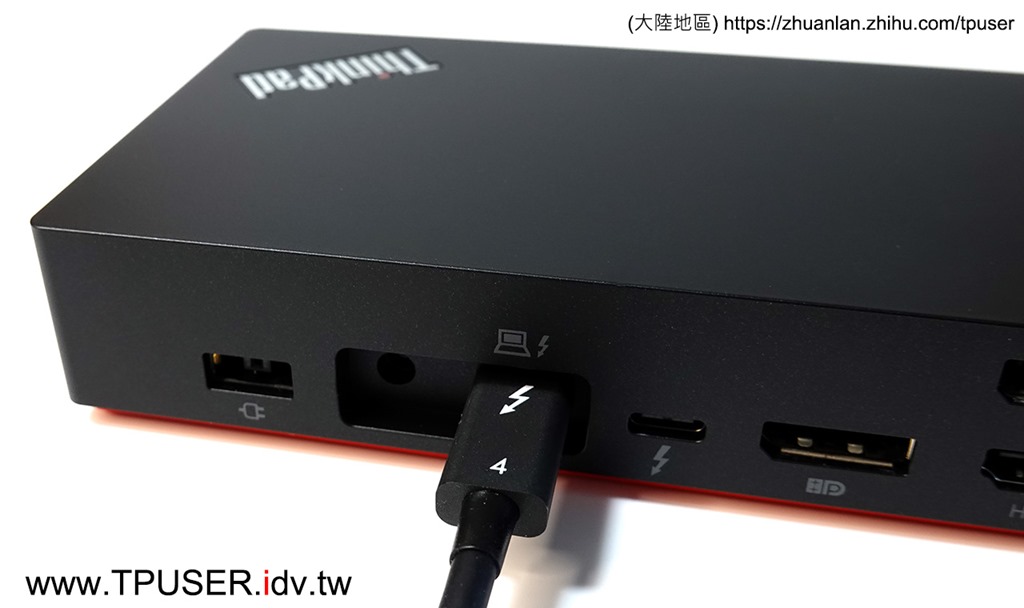

▼TB4 Dock包裝盒內附的Thunderbolt 4傳輸線有特別標示出閃電以及「4」字樣。下圖是TB4 Dock接上Thunderbolt 4傳輸線的特寫，雖然傳輸線旁邊的小圓孔「暫時」無作用，但並不表示是原廠無聊挖一個洞在那邊。那個小圓孔其實是搭配特殊傳輸線，用來供電給使用135W（含）以上高瓦數變壓器的ThinkPad機種使用。

由於TB4 Dock與TB4 Workstation Dock在外型上「一模一樣」，站長懷疑根本就是共用同一塊電路版，但在韌體上有做區隔，同時包裝盒的配件也有所不同。於是站長做了一個有趣的實驗。站長將TB4 Workstation Dock包裝盒內的300W變壓器以及特製的Thunderbolt 4 傳輸線拿來安裝在TB4 Dock上面，並連接ThinkPad P1 Gen4，果然在Commercial Vantage裡面，顯示系統正由「230W」變壓器供電中，這也是原本TB4 Workstation Dock所負責的供電表現。因此TB4 Dock與TB4 Workstation Dock最主要的差別點僅在於供電瓦數大小，畢竟連接埠的種類跟數量都完全相同。

▼下圖是USB-C Dock與TB4 Dock的底部對照圖，可以看到TB4 Dock底部多了VESA（壁掛）安裝孔，對應的螺絲規格為M4 x 10 mm x 2 pcs。

關於TB4 Dock的完整介紹可參考《官網介紹連結》

▼站長雖然更喜歡傳統的機械式底座設計，但隨著機械式底座銷量的不斷滑落，ThinkPad最後也只能放棄推出專屬的機械式底座，真的是時代的悲劇。過去機械式底座最主要的販售對象是大型企業客戶，但隨著後疫情時代來臨，許多企業也開始接受遠距辦公 （Work From Home），此時推出的新一代泛用型纜線式底座（Universal Cable Dock）也是冀望於能擴大販售客群，不再侷限於ThinkPad專用。同時為滿足大型企業的網管需求，也另外推出可受雲端平台集中管控的智慧型纜線式底座（Smart Cable Dock），也代表了原廠仍看好擴充底座在大型企業仍有其固定銷量。

只是Cable Dock看似贏過了Mechanical Dock（機械式底座），但其實現在面臨的威脅卻來自意想不到的對手：「桌上型螢幕」。擴充底座的最主要功能之一就是「集線器」功能，但是隨著USB-PD供電功能的快速普及，現在ThinkVision很多款螢幕都開始標榜，可透過一條USB-C傳輸線，在傳送畫面資料的同時，順便幫ThinkPad供電，有的螢幕可供電75W甚至90W，都能滿足RapidCharge快速充電所需。同時螢幕也會內建數個USB 3.2 Gen1接頭，方便連接其他周邊，所以除非是有多台螢幕外接的需求，或是高速傳輸埠的需求，不然現在的新一代商用螢幕在某種程度上已經能滿足「集線器」的功能。

其實最讓站長有感的還是工作型態的改變，例如ThinkVision螢幕有幾款內建「KVM」切換功能，透過鍵盤熱鍵，或是螢幕功能鍵，就可以在私人電腦與公司電腦之間切換，並共用同一台ThinkVision螢幕、外接的鍵盤與滑鼠，甚至乙太網路連網功能，這反而是擴充底座所辦不到的。所以網友不妨根據自己的生活、工作型態，選擇最適合自己的設備，無論是Cable Dock或是ThinkVision螢幕，讓自己的ThinkPad發揮最大戰力！
