ThinkPad Edge 14”實機測試(上)

隨著ThinkPad各機種紛紛導入Intel Calpella平台，Edge系列也正式推出採用Calpella平台的14吋以及15.6吋機型，原廠是以Edge 14及Edge 15進行識別，中國大陸則是另外取名為E40及E50。隨著SL410逐漸淡出，原廠並沒有推出所謂的「SL412」作為後繼機種，反而延伸出兩條產品線：

• Edge 14，針對中小型企業或是SOHO族群，主要採用鏡面螢幕，無法支援正規Mini Dock 3系列底座，與SL410共用主電池，內建HDMI。
• L412，針對大型企業(Enterprise)市場，採用霧面螢幕，支援正規Mini Dock 3系列底座，甚至與T410共用主電池，內建Display Port。

因此傳統的ThinkPad R400-Series停產後，大型企業可選購L412與T410/i組成「高低檔」搭配，且能夠共用Mini Dock 3系列底座及電池。因此在較不在意顯示卡效能的大型企業辦公室環境中，客戶如有預算上的考量，可選擇L412或是T410i，這兩款均主推Core i3。如果需要更好的CPU/GPU效能，自然可考慮T410甚至T410s。

在中小企業市場或是SOHO市場，Lenovo則是以Edge 14”與Edge 15”用來接替SL410及SL510。整個Edge家族三兄弟均是以城市名作為開發代號，茲列舉如下:

• Edge 13”:巴黎(Paris)
• Edge 14”:倫敦(London)
• Edge 15”:柏林(Berlin)

不知道何時會以兩岸城市取名的ThinkPad(笑)。

整個Edge家族的外型均非常神似，機身線條承襲「精簡風」的設計概念，但站長發現Edge 14”的內部構造其實仍承襲SL410架構，只是外殼套用Edge 13”的造型，以「Edge 13”皮、SL410骨」來形容也不為過。其實Edge 14”主機各連接埠位置也與L412十分雷同，這兩台主機幾乎可視為「兄弟機」了，只是L412在台灣並不會於市售通路販售。

▼站長特別請Lenovo-tw商借一台搭載ATI顯示晶片的Edge 14”供本站測試，由於是試作機的緣故，這台受測的Edge 14”竟是一台「最強規格」機種，不但硬體規格超越市售機種，站長甚至認為可作為後人自行DIY升級為「完全版」的最佳範例。首先是螢幕的部分，請參閱下圖，站長收到Edge 14”時，很訝異的發現螢幕竟然是「霧面」的。按照原廠公布的硬體維修手冊內容，Edge 14”的確有霧面螢幕及鏡面螢幕兩種料件，可惜台灣市售機種僅引進鏡面版本。或許是為了迎合一般消費者比較喜歡鏡面螢幕的喜好。或許將來使用者可透過管道購得霧面面板並自行換裝。

▼Edge 14”的螢幕可以180度開啟，這點算是ThinkPad的傳統特色之一。Edge 14”雖然採用LED背光面板，但從下圖中能看出螢幕的厚度還不低，主因是Edge 14”的機身均採用ABS塑膠，為了讓Edge 14”的螢幕背蓋仍能保有一定的堅固性並可通過Yamato Lab的「拷問測試(Torture Test)」，故仍維持一定的厚度，且背蓋內側還貼了一層緩衝材質。

▼Edge 14”主機前方內建多合一讀卡機((MMC, Memory Stick, Memory Stick Pro, SD, SDHC, XD, XD Type H)。新一代的Neo ThinkPad(例如X100e、Edge系列)螢幕不再設計開闔開關(Latch)，如下圖所示，使用者只需要從讀卡機上方的凸起處將螢幕往上掀開即可。這對於ThinkPad老用戶而言算是新的操作感受，但對於許多用慣友商消費型notebook的使用者而言，其實都習以為常了。

▼Edge 14”的左邊連接埠還滿精簡的，由左至右依序介紹如下:

• CPU排風口
• D-sub(VGA輸出)
• eSATA/USB 2.0 複合接頭
• RJ45(Gigabit Ethernet)
• HDMI
• ExpressCard /34(位於HDMI上方)
• Audio/Mic複合接頭

▼Edge 14”的右邊連接埠由左至右依序介紹如下:

• USB 2.0埠兩個
• 光碟機(12.7mm厚度，固定式)，是的，您沒看錯，上面的確刻著Blu-ray的圖案…
• 電源接頭(20V)
• 防盜鎖孔

▼Edge 14”的後方連接埠由左至右依序介紹如下:

• Powered USB埠
• 電池槽
• CPU排風口

▼下圖是Edge 14”的底部特寫，基本上只要打開底部的大艙蓋，Edge 14”的重要元件便可一覽無遺。如下圖所示，兩個記憶體擴充插槽以及2.5吋硬碟槽均位於大艙蓋內，其次還有一個小艙蓋，裡面供安裝3.5G無線網卡及SIM卡使用。

由於Edge 14”的CPU採用Socket形式連接，而非焊死在主機板上，現在Edge 14”市售規格上僅支援到Core i5-430M，按照硬體維修手冊的說明，同腳位的Core i7-620M(最高TDP同為35W)也在支援之列。站長看到Edge 14”的底部布局後，發覺與SL410相當類似，後來得知兩台都是由廣達協助設計及負責量產後，才恍然大悟。

Edge 14”所以用的光碟機號稱「固定式」，其實只要解開位於主機底部的一顆螺絲便能輕鬆取出，但畢竟不像T410的Ultrabay Slim那麼方便。

▼從Calpella平台開始，ThinkPad均改用Qualcomm(高通)公司推出的「Gobi 2000」網卡，同時Lenovo也推出「ThinkPad Gobi 2000 Broadband Option」(78Y1399)的原廠網卡，只要是支援WWAN Ready的Calpella機種(例如T410/X201/Edge 14”)或是X100e，不用再破解BIOS，在安裝Gobi 2000及SIM卡後便能直接透過3.5G上網。可惜Lenovo-tw並沒有引進原廠的Gobi 2000網卡，必須從國外購入。

所謂的「WWAN Ready」是指ThinkPad內建了下列三項元件：

• Mini PCI Express擴充槽(不得為半高規格)，供安裝WWAN網卡之用。
• WWAN天線，供連接到WWAN網卡。
• SIM卡插槽，供安插電信業者的3G SIM卡，

下圖就是Gobi 2000安放完成的狀態，受測的Edge 14”試作機由於是內建WWAN功能，因此主機有準備第二組Mini PCI Express擴充槽。只要將Gobi 2000插入擴充槽內，並將預留好的WWAN天線接頭連上Gobi 2000網卡，最後再放入3G SIM卡便大功告成。

遺憾的是，站長查閱了其他網友刊出的台灣市售Edge 14"量產機照片，即使是採用ATI獨立顯示晶片的機種，也不具備WWAN Ready功能，主機板上根本沒有焊上Mini PCI Express擴充槽及SIM卡插槽。站長後來測試T410時，發現位於主機底部的主艙蓋內雖然有第二組Mini PCI Express擴充槽，但很可惜地，也沒有預留WWAN天線，電池槽也沒有保留SIM卡插槽。Edge 14”及T410/i都可以很容易判斷主機能否加裝Gobi 2000網卡，但X201-Series就很麻煩，必須拆開Palmrest才能確認。

▼看了上圖之後，網友可能會很納悶，怎麼沒看到WLAN網卡?原來是擺在Palmrest下方。下圖便是將鍵盤及Palmrest解開後的特寫。很明顯地，Edge 14”正面並沒有太多的擴充槽或是重要元件。Edge 14”將絕大多數元件都安排在主機的背面，而鍵盤下方則是兩大塊金屬片，有助於撐住鍵盤，讓使用者敲擊鍵盤時能有相當穩固的感受。

▼原本站長傻傻地以為這台Edge 14”大概又是配螃蟹WLAN網卡，後來仔細一瞧，赫然發現是「Centrino Advanced-N + WiMAX 6250」有內建WiMAX功能！仔細想想才發現這台Edge 14”試作機竟然配備了「全。機動性」龍騎兵系統( WWAN / WiMAX / WLAN / Bluetooth)，站長對於Edge 14"可搭載的最高硬體規格有了深刻的印象。

▼這台Edge 14”試作機內建了「三大神器」是目前網友較難入手的零件：

• Gobi 2000 WWAN網卡
• Centrino Advanced-N + WiMAX 6250 無線網卡
• 藍光Combo光碟機

站長在發現前兩項規格後，原本天真的以為「不會再被這台Edge 14”嚇到了」，後來發現光碟機檔板上竟然印著一個「Blu-ray」的圖案，當場傻眼。趕緊將光碟機取下來檢查，終於確認是Panasonic的UJ130A藍光Combo機，雖然無法燒錄藍光片，但可以讀取藍光片(最高4倍速)，或是燒錄DVD空片。在上述三大神器中，這台UJ130A大概是最容易入手的，而且改裝完畢後，理論上Edge 14”可搖身一變成為可HDMI輸出的藍光播放機。

相較之下，T410-Series就無法享受到這種DIY升級的快感了，一方面是T410-Series必須使用9.5mm厚度的光碟機，但目前該厚度僅有藍光燒錄機，似乎尚無藍光Combo機，使用者如果只想撥放藍光片時，就必須付出更多的銀子去買藍光燒錄機，其次就是T410-Series並沒有內建HDMI…….|||。

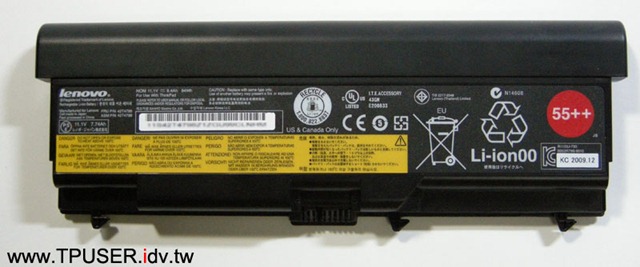

▼站長測試Edge 14”時真的遇到許多神奇的狀況，包含電池也是。站長原本只認為「送測的是Edge 14”在用的標準9-cell電池」，後來看到電池上標示的「55++」感覺怪怪的，「這不是T410/T510在用的9-cell電池型號嗎」？站長查詢了官方公布的電池資訊，T410所使用的9-cell電池名稱為「ThinkPad Battery 55++」，料號為「57Y4186」；但Edge 14”所使用的9-cell電池名稱卻是「ThinkPad Battery 25++」，料號為「51J0500」。所以搞來搞去，這台Edge 14”竟然裝配的是T410專用的9-cell電池！但原廠沒提到這兩款機型可以共用電池呀~~~！

下圖中這顆用於Edge 14”的9-cell電池FRU號碼是42T4799，站長就拿去跟T410以及Edge 14”的硬體維修手冊去比對，果然發現兩台主機都有42T4799這顆電池料號！同時也發現Edge 14”的4-cell及6-cell電池很多都出現在T410的電池零件表內。原來SL410 / L412 / T410 / Edge 14”這幾款14吋主機根本是共用電池的！

所以坊間有人將Edge 14”的「ThinkPad Battery 25++」(51J0500)當成T410的9-cell電池，也是可行的，因為在規格上都是94W(每顆cell為2800mAh)。至於Lenovo為何故意將T410及Edge 14”的零售版電池分成不同名稱就不得而知了。

▼Edge全機只有三個燈號，其中兩個就是位於背蓋以及Palmrest上方「ThinkPad」標誌的發光小紅點，第三個則是放在電源接頭上方，供使用者判斷電源線是否有接上或是有供電。站長在使用Edge 14"時感覺挺「輕鬆」的，因為螢幕下方沒有任何的燈號，甚至連硬碟讀取燈都取消了，不像傳統的ThinkPad在操作時還要去留意指示燈的狀態。Edge系列的精簡設計等於讓使用者能專注在主機操作上，其實另一層的意義是現在新接觸notebook的使用者可能都沒在注意指示燈了。但以站長個人的習慣還是會去留意燈號狀況的。

▼將ThinkPad的「i」字母設計成真正會發光的小紅點，這或許是Yamato Lab的「惡趣味」吧(笑)，但這兩個紅色燈號並不僅是裝飾用途，而是有實際作用的。在正常使用下位於背蓋以及Palmrest的兩個紅燈會恆亮，如果系統正準備進入睡眠(standby)或是休眠(hibernation)模式時，小紅點會急速閃爍。當進入睡眠(standby)後，小紅點則會緩慢閃動；進入休眠(hibernation)模式後或是系統關機時，小紅點就會「熄滅」。
