解放後的SATA 6.0Gb/s，再測Memoright MS-701
[著者:oiko]
本站在今年1月時，刊載了2篇介紹mSATA SSD的文章（請參閱：筆電絕配，認識mSATA SSD 、mSATA直接攻頂，Memoright MS701 120G SSD效能實測 ），雖然Memoright MS-701支援到SATA 6.0Gb/s的速度，不過受限於當時的測試平台ThinkPad X220，它的mSATA介面只提供SATA 3.0Gb/s的頻寬，似乎有點測不出SSD極限的感覺。這次靠著mSATA轉SATA轉板，再借助ThinkPad X220的SATA 6.0Gb/s介面，總算有機會一窺mSATA SSD在傳輸頻寬不受限下的真正效能表現。
▼這次我們請出的「怪給西」是將mSATA介面卡轉接成標準SATA介面的轉板，把Memoright MS-701 mSATA SSD轉接到ThinkPad X220的SATA 6.0Gb/s介面，將可以測出這顆mSATA SSD的真正實力。
站長註:這張轉版是日前朋友到日本玩時，特別請朋友到秋葉原買回來的(後來台灣的拍賣網也有許多類似的轉版了)，並商請oiko協助測試MS701「封印解除」後的效能。
從mSATA轉SATA，輕鬆轉接
從之前本站介紹mSATA的文章就可得知，mSATA介面卡與外部溝通的介面，雖然外觀是Mini PCI-Express的腳位，不過骨子裡仍然是標準的SATA信號。因此如果要把mSATA介面卡轉接成一般SATA接頭使用，其實技術上沒有什麼太大的困難，只需要靠機械層面把線路相接即可，訊號彼此之間不用轉換，也不需動到數位電子層面的技術，頂多需要解決供電的問題即可。
把mSATA介面卡轉接成一般SATA接頭的轉接卡，目前在市面上已經有售，只是能見度並不高，需要稍微費心尋找。根據筆者在拍賣上實際訪價，依照機械結構與用料的不同，目前mSATA轉SATA轉接卡的實售價，大多在350～450元之間，畢竟在製作上沒有什麼技術難度，實際價格也不貴。
▼首先是轉接卡的正反面，可以看出上面的線路佈局極為簡潔，畢竟mSATA與SATA都是同一種信號，不需要經過什麼特別處理或轉換。
▼mSATA介面卡的安裝方式也跟筆電類似，唯一不同的是轉接卡上設有卡榫，安裝後不必再鎖上螺絲就能固定。
Memoright MS-701系列主要規格表
| 容量 | 30GB | 60GB | 120GB | 240GB |
| 最高持續讀取速度 | 550MB/s | 550MB/s | 550MB/s | 550MB/s |
| 最高持續寫入速度 | 500MB/s | 500MB/s | 500MB/s | 500MB/s |
| 4KB隨機讀取速度 | 7,000 IOPS | 13,000 IOPS | 25,000 IOPS | 25,000 IOPS |
| 4KB隨機寫入速度 | 24,000 IOPS | 24,000 IOPS | 24,000 IOPS | 24,000 IOPS |
| 工作溫度 | 0℃~+70℃ | 0℃~+70℃ | 0℃~+70℃ | 0℃~+70℃ |
| 介面 | PCIe 52Pin (SATA 6.0Gbps) | PCIe 52Pin (SATA 6.0Gbps) | PCIe 52Pin (SATA 6.0Gbps) | PCIe 52Pin (SATA 6.0Gbps) |
IOPS規格如何換算MB/s？
在許多SSD技術規格中，多半會用IOPS（每秒動作次數）標示4KB隨機讀寫的效能，不過在一般測試軟體中多會看到MB/s的單位，也許IOPS對新手會比較陌生，但它其實可以換算成常見的MB/s。假設一顆SSD的4KB隨機讀寫規格標示為25,000 IOPS，那我們可以做出以下換算，並不困難：
4KBx25000(每秒次數) ＝ 100000KB(每秒資料量) ＝ 97.66MB/s
目前一般2.5吋主流級SSD的4KB隨機讀寫規格多在25,000 IOPS，若是高階SSD多可達50,000 IOPS，也是195MB/s以上。而不論讀寫都能夠達到75,000 IOPS(293MB/s)以上的SSD，已經算是當前的旗艦型號，目前擁有這種實力的產品也屈指可數。
▼轉接卡如何安裝到筆電中也是一大挑戰，卡上並沒有相對應的螺絲位置，無法鎖在原廠硬碟架上。
▼圖左是7mm薄型硬碟，圖右是mSATA SSD加上轉接卡，可以看出mSATA SSD加轉接卡的厚度比較厚，實際上遠超過7mm，沒辦法依照一般方式裝進X220i機內測試。
▼除非不裝上X220原廠硬碟架，mSATA SSD加轉接卡才有辦法勉強塞到X220的硬碟艙內，而且需要使用鑷子才能取出，並不推薦一般使用者這樣玩。
測試平台配備
| 主機 | ThinkPad X220i-A13 |
| 處理器 | Intel Core i3-2310M (2.1GHz) |
| 記憶體 | DDR3-1333 4GBx1 |
| 系統硬碟 | Memoright MS-701 120GB |
| 晶片組 | Intel QM67 |
| AHCI驅動程式 | Microsoft AHCI |
| 作業系統 | Windows 7 x64 SP1 專業版 |
▼轉接到SATA 6.0Gb/s之後，我們可以看到循序讀取的成長幅度最大，其次是4K-64Thrd多執行緒隨機寫入，不過隨機讀取並沒有往上提昇。
▼在CrystalDiskMark當中也得到類似的結果，循序讀取速度大幅成長，
▼在上一代的PCMark Vantage測試軟體中，兩者卻有一段巨大的差距，當然也不排除是測試資料較好壓縮，較符合SandForce主控晶片特色的結果。

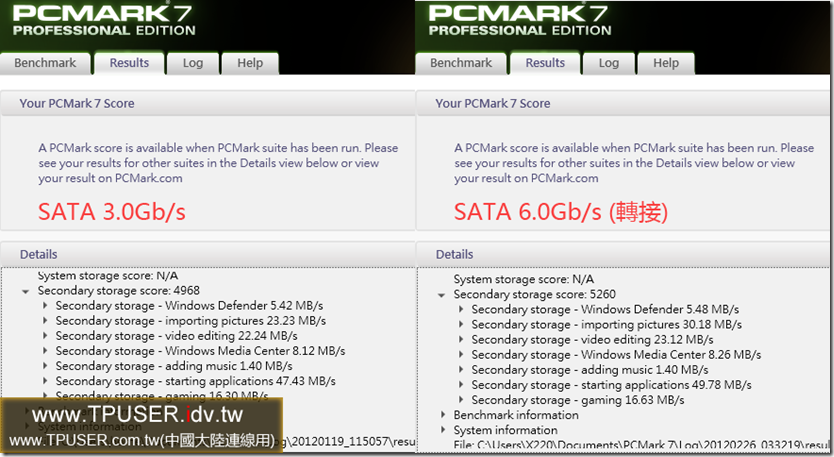

▼較新的PCMark 7測試軟體有對SSD做最佳化，分數比較趨於現實中的使用感受差距，雖然SATA 6.0Gb/s介面的領先幅度縮小，不過還是得到5260的高分。
測試結果一覽
| X220i mSATA(3.0Gb/s)介面 | X220i SATA(6.0Gb/s)介面 | 差異 | |
| AS SSD Benchmark讀取總分 | 157 | 176 | +12.1% |
| AS SSD Benchmark寫入總分 | 207 | 224 | +8.21% |
| AS SSD Benchmark總分 | 446 | 478 | +7.17% |
| CrystalDiskMark 4K QD32讀取 | 151.4MB/s | 139.5MB/s | -8.53% |
| CrystalDiskMark 4K QD32寫入 | 153.6MB/s | 156.4MB/s | +1.82% |
| PCMark Vantage HDD Score | 36489 | 58796 | +61.1% |
| PCMark 7 Storage Score | 4968 | 5260 | +5.88% |

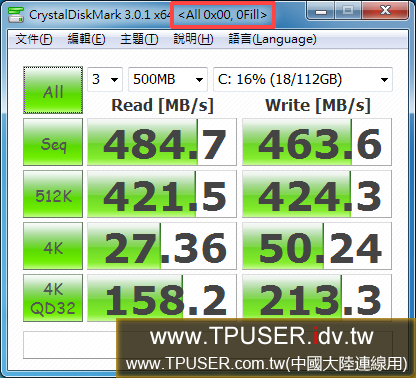

▼SandForce主控晶片擁有資料壓縮的特性，開啟CrystalDiskMark的0Fill測試項目，在這個項目中以全0的數據對SSD讀寫，資料會先被主控晶片壓縮到極小，再以極短時間寫入flash當中，這樣可以測出「SATA連接埠到主控晶片」這條路線的實際效能。可以看出這段路確實是跑在SATA 6.0Gb/s的速度，循序讀寫都可達450MB/s以上。
SATA 3.0Gb/s就可體驗SSD升級感
從以上測試可以得知，Memoright MS-701在轉接到SATA 6.0Gb/s介面後，效能終於得到完整發揮。但是在一般使用最息息相關的4K隨機讀取項目上，成績卻幾乎沒有進步，由此可見就算X220的mSATA介面只提供3.0Gb/s頻寬，也不會對SSD效能造成太大的限制。如果你有意入手mSATA SSD，卻擔心當前的mSATA 3.0Gb/s跑不出速度，寧願等新筆電支援mSATA 6.0Gb/s才考慮入手，感覺這個顧慮並不是很必要，只要目前有需求，就值得入手。
▼MS-701系列在日前已經成功進軍日本市場，並同時推出新包裝進行銷售。（本圖由原廠提供）
