最強試作機再臨! ThinkPad X301—HSDPA封印解除!

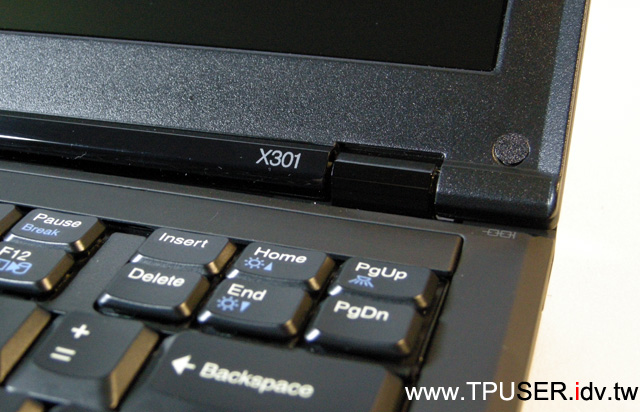

隨著ThinkPad邁入DDR3記憶體世代，X300-Series也趁勢推出第二代機型：「X301」，外型與X300相同但內裝元件則變動不少。以站長測試的這台天字第一號X301為例，搭載的CPU為Intel Core 2 Duo SU9400(1.4GHz)，是採用45奈米製程的超低電壓版Penryn，L2快取為3MB。前一代X300雖然使用65奈米製程的低電壓版Merom，但時脈僅1.2GHz，內建的L2則有4MB。
X301的北橋晶片也改用Mobile Intel GS45（內建GMA 4500MHD顯示功能），最高支援到4GB的DDR3-1066MHz記憶體(PC3-8500)。南橋則改用ICH9M-SFF-Enhanced，比較特殊的是由於ICH9M已經取消Enhanced-IDE(簡稱PATA)接口，其他機種例如T400/R400/Ultrabase X200所使用的Ultrabay擴充槽也一併捨棄以往的PATA界面，全部改用SATA界面了(沒錯，Ultrabay周邊必須換一套)。但X301所採用的7mm超薄光碟機由於僅支援PATA界面，故X301特地內建Marvell的SATA-to-EIDE bridge橋接晶片，供接取光碟機之用。

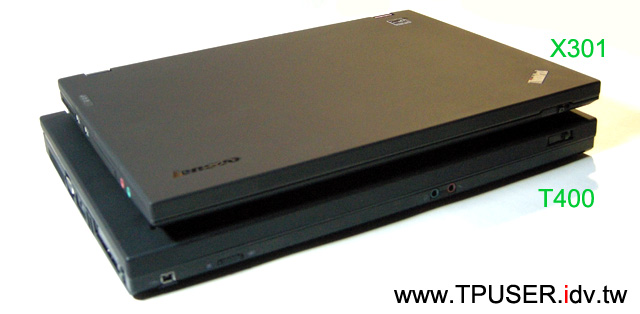

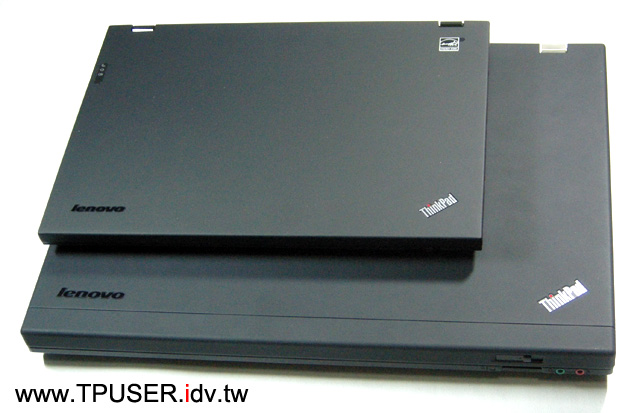

從外觀上X301與X300最大的不同點在主機後面，X301內建DisplayPort數位輸出，除了可直接輸出到內建DisplayPort的螢幕之外，還可以透過轉接線連接到內建DVI的螢幕上，算是間接解了X300不支援數位輸出的遺憾。奇怪的是T400/R400/X200主機都沒有內建DisplayPort，X200可透過Ultrabase X200上面的DisplayPort端子輸出影像，至於T400/R400目前可透過Advanced Mini Dock上面的DVI端子，據聞新一代的Mini Dock才會支援Display Port。
承蒙原廠協助借測X301與T400。今年十月不但是ThinkPad的十六週年紀念，也是本站十週念紀念～！（其實站長本人的生日也是十月），就讓這款堪稱搭載了「龍騎兵WWAN系統」的ThinkPad X301揭開「光輝十月」的序幕吧！

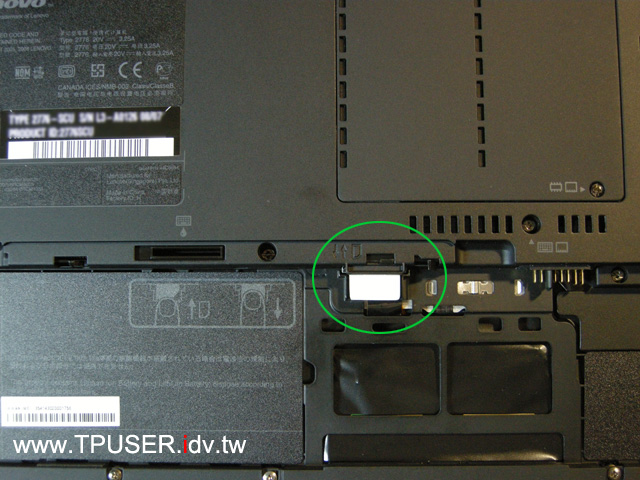

說來慚愧，其實這次測試重點會擺在T400上面(畢竟人家有新的獨立顯示晶片嘛)，雖然X301內部元件大改，但效能不會是X301的強項，再加上站長手邊也沒有內建DisplayPort的螢幕，所以本來想拍幾張照片以示「到此一測」(羞)，後來站長在檢視系統裝置時，赫然發現這台竟然有內建Erisson的WWAN無線網卡。根據以往的經驗，那些WWAN網卡都會鎖SIM卡，真的是空留遺恨呀。X300及X301即使出廠時沒有內建WWAN網卡，通常也會是所謂的「WWAN Ready」配置，也就是預留WWAN網卡的擴充槽及天線，還有SIM卡插槽。X300-Series的SIM卡插槽在電池槽裡面。

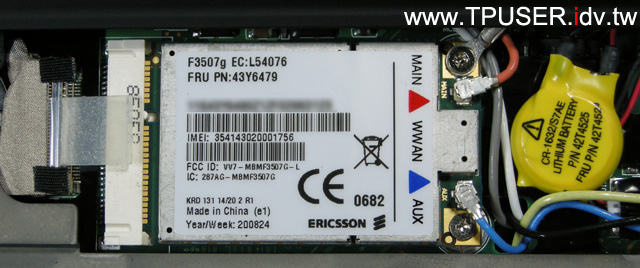

將X301的鍵盤移開便能看到第二組Mini PCI Express插槽，專供WWAN網卡使用。下圖中的這張網卡就是本文的主角：Ericsson F3507g。本卡的支援的連線模式有：HSPA/WCDMA/EDGE/GPRS，頻段則涵蓋：
- WCDMA：2100/1900/850MHz
- GPRS/EDGE：850/900/1800/1900MHz
連線速度高達下載7.2Mbps(HSDPA)、上傳2Mbps(HSUPA)。詳細規格請參閱《原廠網站介紹(PDF檔)》。
台灣各大行動業者在語音話務營收逐漸下滑的此時，紛紛將衝刺行動上網用戶數視為增欲營收的新途徑，在此先不論此舉是否適合已使用高速ADSL/FTTx上網的用戶，現行的HSDPA(3.6Mbps速率)涵蓋率尚不足，中華電信也僅在極少數地區推行7.2Mbps規格的HSDPA，但上傳可達2Mbps的HSUPA規格推出時，恐怕使用者得先檢視手邊的Data Card是否有支援。至少這張Ericsson F3507g網卡在規格上堪稱完整。

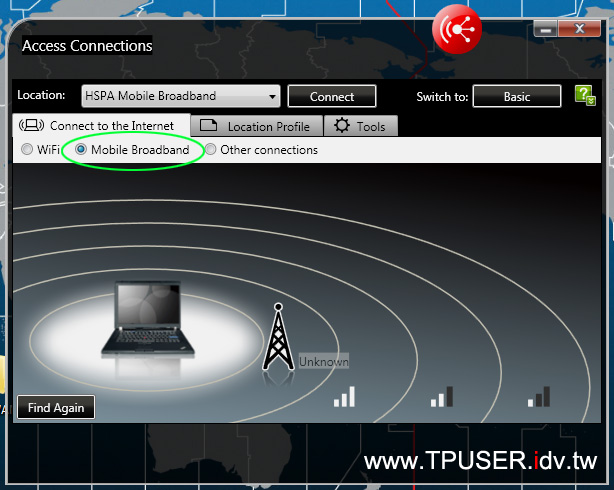

話說站長正在「望卡興嘆」時，順手向同事借了張中華電信的3G USIM卡，裝入X301內準備拍一張「連線失敗」的畫面向原廠吐苦水。下圖是Vista畫面的新版Access Connections(WinXP版還是舊畫面)，使用者必須先切換到「Mobile Broadband」這一頁，如果系統沒有內建WWAN網卡，這頁點了也沒用，然後按上方的「Connect」鈕。站長的試作機是預載英文版Vista，故相關程式也是英文界面。

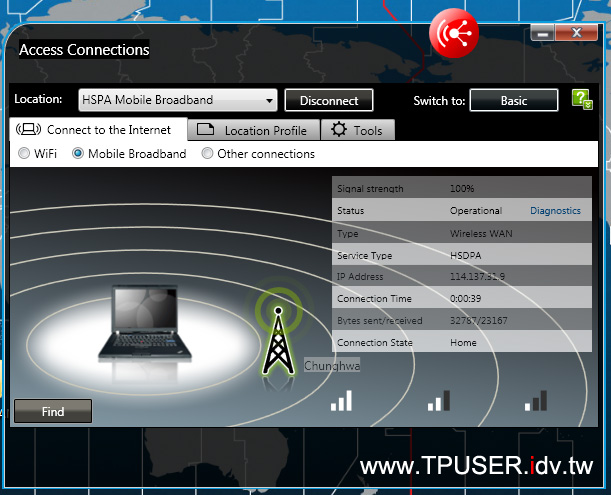

站長不經意的按下連線鈕之後……哇哈哈哈～～～奇蹟！奇蹟出現了呀！！！站長當時真不敢相信畫面竟然顯示連線成功，而且還是連上HSDPA網路！這感覺好比看到GUNDAM SEED中，Kira Yamato的愛機Strike Freedom終於配備龍騎兵系統般的「天下無雙」呀～～！！！重點是站長根本沒有去破解BIOS，主機送來時就直接解除WWAN網卡封印了，哦哦哦～～～這台不愧是天字第一號的試作機呀！！！
由於站長測試的位置在台北市信義路與杭州南路交叉口，該區域中華電信剛好有提供HSDPA訊號，再加上X301內建雙天線供WWAN網卡使用，故收訊強度是100%，套句俗話「爽度也是100%」。

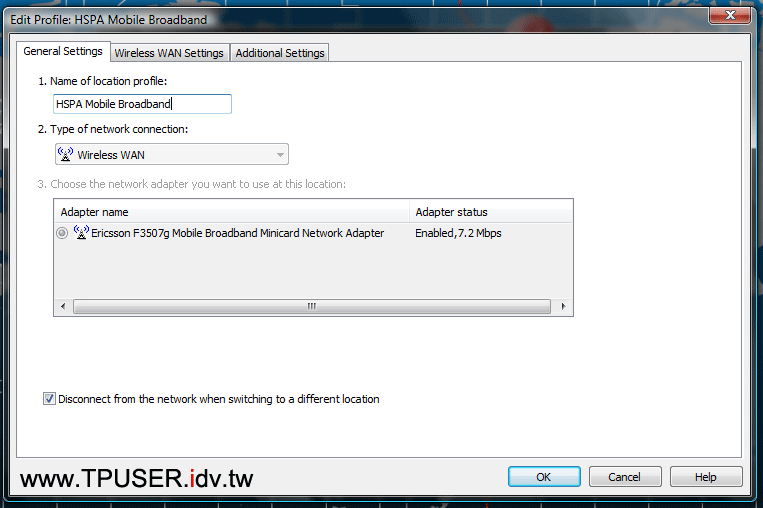

激情之後總得看看系統裡面的設定，因為站長只負責按下「Connect」鈕，連APN都沒設定就撥通了。說來遺憾，平常真的是苦無機會測試WWAN功能呀…台灣就是遲遲不引進此類機種(Hello,Lenovo-tw聽到了嗎…) ，站長感覺活像是土包子，看到WWAN竟然啟動了，心裡不禁感慨：「不過就是個WWAN功能，難道需要把機身塗成白色、紅色或是插個外接天線才能啟動嗎」(泣)。畫面顯示連線的狀態為7.2Mbps，這不代表實際可達速度，僅代表連入的是7.2M的HSDPA基地台。

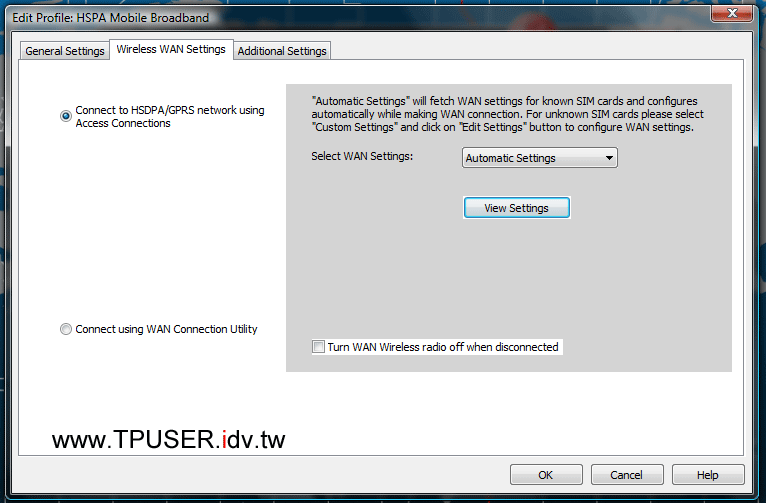

看到第二頁的WWAN設定頁時感覺更是詭異，預設就是「自動」，但如果企業客戶需要透過3G網路進行IP VPN網路備援，勢必要手動設定。

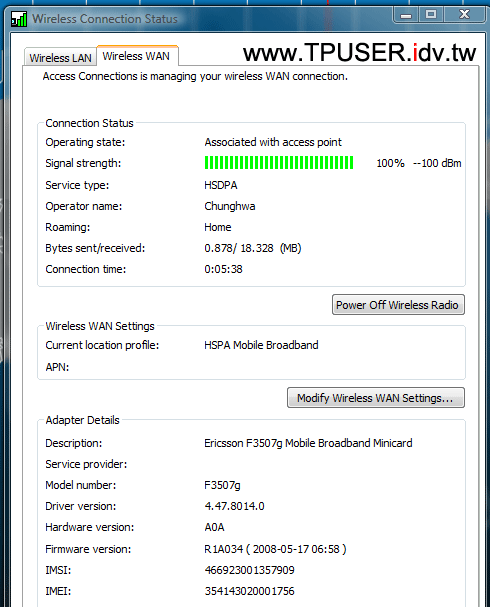

相關的連線資訊請參閱下圖。假設內建3.5G的ThinkPad連線方式真的如此便利，某種程度上其實比WLAN來得方便，只要按一個「Connect」鈕就搞定了。不用去管WLAN的SSID、加密模式等問題。但現實不是每個人都距離基地台這麼近，再加上多人使用3.5G上網服務時，恐怕速度會讓人跳腳也說不一定。站長個人還是比較傾向於將3.5G行動上網定位在「救急不救窮」，最大優勢應該是機動性而非連線穩定度。
既然都連上網了，當然不免俗來測試一下「HSDPA」的效果。下圖是連線到HiNet測速網頁的成績，下載速度約2.46Mbps。但這只能當作快速驗證的參考值，站長便刻意下載100MB大檔案以測試最大下載速度。

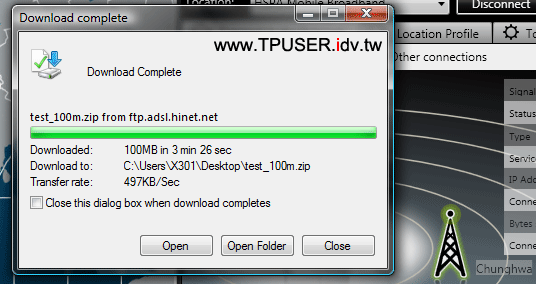

下載100MB檔案花了3分26秒，平均下來約3.88Mbps速度。或許在半夜附近都沒人透過3.5G上網時，此時測試的速度就會更快了(苦笑)，這也反應出行動上網的連線速度很容易受到同時連線客戶數而變動。再來討論這台特殊的X301，站長猜測是測試機的緣故，BIOS也就沒有鎖住SIM卡或是WWAN網卡。換言之…這才叫「試作機嘛」!!!(哈哈哈)。可惜目前Lenovo的政策仍是需要與各大電信業者捆綁門號，無法開放WWAN卡給各家USIM卡使用。故Lenovo-tw的做法會是盡量在幾款高階的ThinkPad上面起碼做到「WWAN Ready」，也就是內建WWAN插槽、WWAN天線及SIM卡插槽，等到改天政策開放之後，使用者就可以加裝WWAN網卡，讓愛機搖身一變達成「True Mobility」的境界。
雖然測試過這麼多台ThinkPad，但這台X301真正讓站長看到了一線曙光，原來啟動龍騎兵..哦～不是，是啟動3.5G上網竟然這麼輕鬆、愜意，不用外掛3.5G網卡；不用忍受外接網卡的天線，直接在ThinkPad裡面按個鈕就無線上網了～～。即使不知道何時能夠「量產」，但希望台灣販售的ThinkPad能及早踏入「全．機動性」的究極形態呀。
好幾回之後的預告：「MA等級」ThinkPad登場!!!
