Yamato Lab最新力作—ThinkPad X200先睹為快!(下)

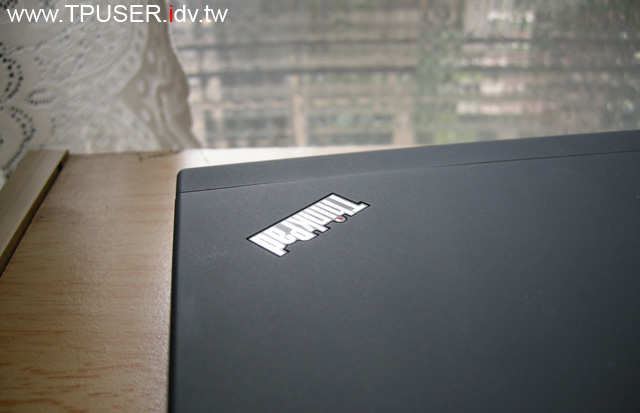

有網友詢問X200的LCD背蓋材質為何，站長在此說明一下。請先參閱下圖，X200的背蓋前緣材質與其他部位不同，前緣部位使用ABS，其餘部份則是鎂鋁合金。使用ABS材質的目的是為了避免無線訊號都被鎂鋁合金外殼屏蔽住。至於傳說中的「X200s」背蓋聽說可採用與X300同級的「CFRP+GFRP」復合材質，且同時搭配LED背光高解析度面板(1440×900)。回想當年，站長希望X61s也能提供SXGA+(1400×1050)高解析度面板而不可求，如今總算在X200s有機會一嘗宿願了。但X200 Tablet目前得知的消息，螢幕僅提供WXGA(1280×800)解析度，並沒有WXGA+高解析度面板。

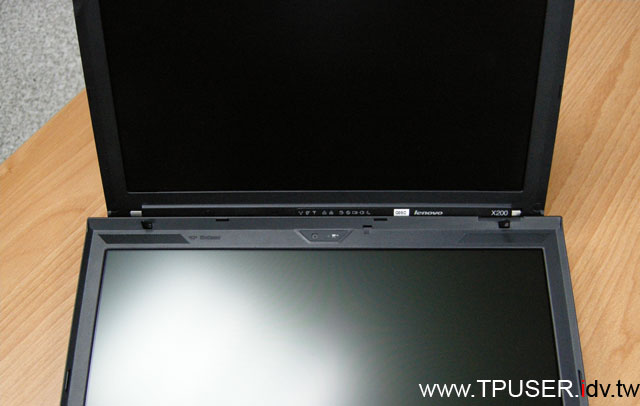

有的網友嫌X200邊框難看，都在詢問「為何不塞下更大尺寸的LCD面板」？站長便特別找了一台X300與X200做一個比較。目前業界的螢幕尺寸在12.1吋之上就是13.1吋或是13.3吋。其中又以13.3吋較為常見。請參閱下圖，X300所使用的LCD螢幕長度幾乎完全等於X200的主機長度了，如果再將高度考慮進去，其實13.3吋面板是塞不進去X200的機身內。

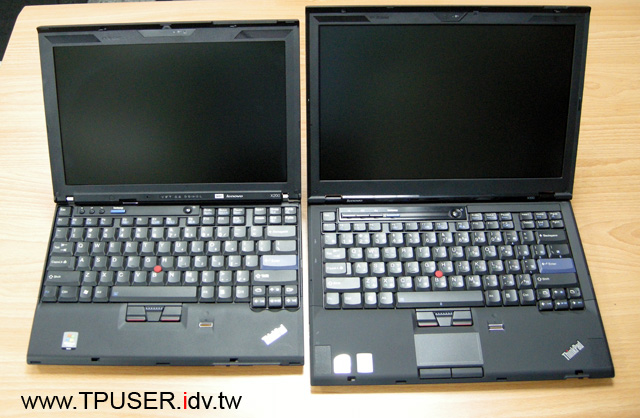

通常選擇12.1吋機種的使用者除了重量考量之外，主機大小也是關鍵。下圖便是X200與X300的對照圖，雖然X200重量比X300稍重，使用者如果不希望出門背著一台13.3吋機器時，體型稍微小一點的X200便是理想的選擇。如果還要體積更小，且對於效能並不在意，或許Lenovo最近推出的「ideaPad S10」(所謂的Netbook輕省筆電)適合某些個人使用者。行筆至此，看到最近Netbook大行其道，如果將當年的「ThinkPad S31」推出個「復刻版」，改搭配10吋寬螢幕面板以及ATOM處理器，外型仍維持S31以及ThinkPad七列鍵盤與小紅點(TarckPoint)，改個型號叫「S000」(因為第二碼代表螢幕尺寸，10.x吋便取「0」此數字)，說不定有機會在眾多「Me too」造型的Netbook中脫穎而出呢。

站長的同事多年前購買一台acer的TravelMate 3002WTMi(俗稱的小狗機)，當時acer便已經將12.1吋機種導入寬螢幕，事隔三年ThinkPad X-Series終於也邁入寬螢幕世代。站長發現TravelMate 3000-Series的主機尺寸與X200非常接近，故特別將這兩台機器拍了對照的特寫，由此觀察ThinkPad在遲了三年之後，如何在寬螢幕的世代仍保有ThinkPad自身的傳統。

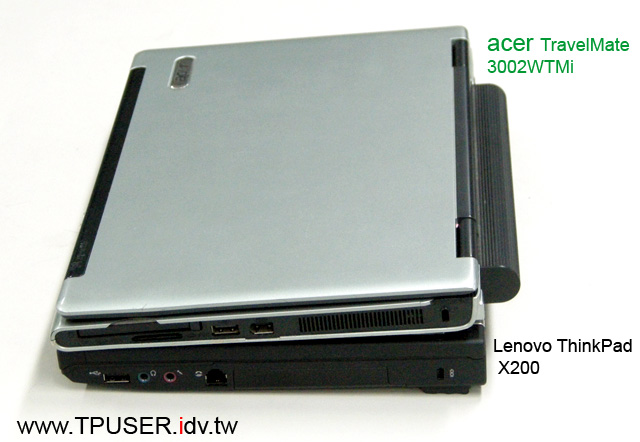

從下圖中看到TravelMate 3000-Series的CPU排風口位於主機右側，此類設計現在已經較少採用了，主因是當使用者以右手使用外接滑鼠時，常為排風口吹出的熱風所苦。從照片中不難看出兩台12.1吋主機的寬度非常接近。(站長註：TravelMate 3000-Series在台灣被暱稱「小狗機」的原因是：acer在台灣播放此系列notebook的電視廣告時，使用一隻白色小狗用嘴啣著notebook，用以表示主機非常輕巧。)

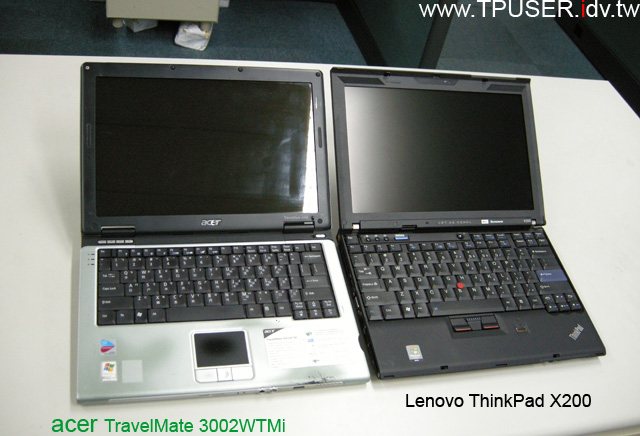

打開LCD背蓋之後，會發現acer的「小狗機」足以用來代表「消費型」寬螢幕機種的典型，正好與X200商務機種形成強烈的對比。不知從何而始，「寬螢幕」便一直定位在適合觀賞DVD影片等多媒體應用，因此「寬螢幕」便與「鏡面處理」相互搭配。但在辦公室(特別是屋頂有許多日光燈管環境)環境中，將鏡面螢幕機種(小狗機)與霧面螢幕(X200)並排時，不難看出鏡面螢幕容易產生嚴重的反光現象，長時間觀看下來對於眼睛容易造成負荷。

「小狗機」與X200的LCD邊框其實寬度差不多，只是當年「小狗機」時代還不流行內建WebCam，等到X200推出時，WebCam已經成為目前Notebook的主流配備之一了。接著比較兩台主機的鍵盤設計，站長在前文中曾故意拿一個X60t的鍵盤套在X200機身上，發現兩側會有閒置空間，「小狗機」便是實證。如果採用12.1吋寬螢幕的機種卻仍舊使用原本12.1吋傳統比例面板的鍵盤，就會如下圖所示，鍵盤兩側的邊框厚度必須加寬。Yamato Lab則是善用加寬的機身空間，趁機將全尺寸鍵盤塞入機體之內。

ThinkPad在商用notebook領域可說堅持傳統比例面板到了最後一刻，但正如notebook用的「IPS」超廣角面板已經從市場上絕跡一樣， 傳統比例面板供貨量不斷萎縮，在產能與成本的考量之下，ThinkPad終究採用了寬螢幕面板。從X200身上看到全尺寸鍵盤竟然出現在B5-Size機身，以及經典的「紅藍條」按鍵重出江湖，Yamato Lab仍舊在新世代維持著ThinkPad不變的堅持呀…。

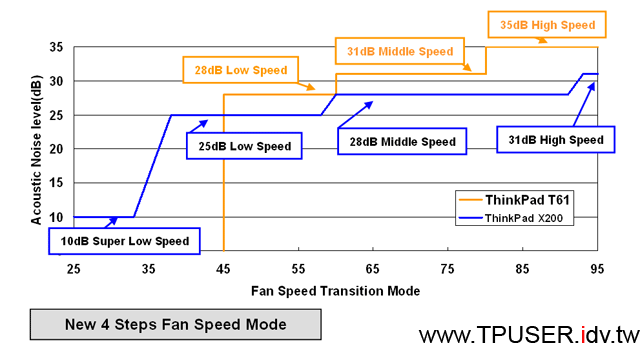

站長這次並未進行X200的效能測試，故提供兩項外電較少提及的新功能以饗網友。首先是X200的風扇音量與轉速變化均較前一代為優。T61為人稱道的「貓頭鷹羽毛造型葉片」其實並未使用在X200，但憑藉著四段風扇轉速設計，讓X200即使風扇全速運轉時，仍可比T61降低4dB的音量。最先採用四段轉速的其實是X300，Yamato Lab也將此設計應用於X200。

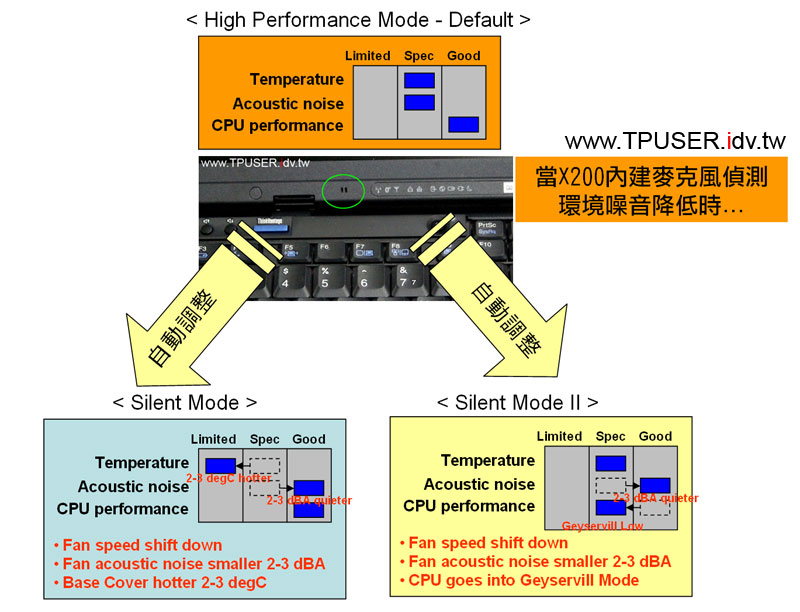

如在夜深人靜時操作notebook，沒有播放音樂就容易聽到notebook的風扇運轉聲音，相信這是許多使用者常感到困擾之處。Yamato Lab特別在X200實作動態調整「靜音模式」。如下圖所示，假設系統採用高效能模式運轉時，當X200內建的麥克風偵測周遭的聲量降低，會有兩種做法：

• Silent Mode：讓風扇調低轉速，以降低2dB至3dB的音量，但此時底殼溫度會增加約2度至3度。
• Silent Mode II：同樣讓風扇調低轉速，以降低2dB至3dB的音量，同時讓CPU降速運轉，此舉可避免底殼溫度升高。

但站長不確定「靜音模式」要如何確認有啟動，或許等有機會去Yamato Lab時再向研發團隊請教。

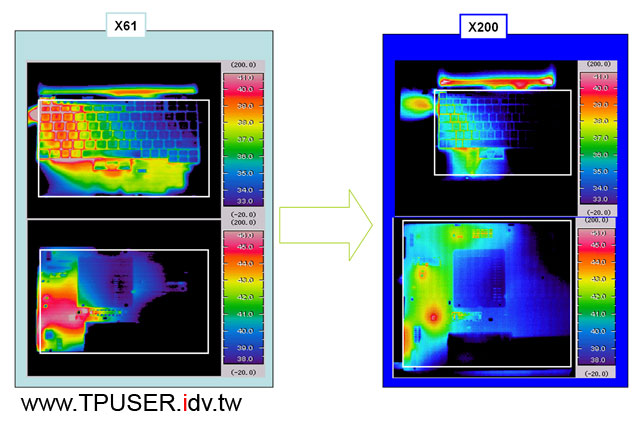

X200-Series受限於機體厚度限制，無法採用T61/X300的「通風斷熱」設計，Yamato Lab便改進散熱模組、改良主機內部氣流運行並針對排風口、進風口進行最佳化，終於獲得良好的成效，從下圖中X61與X200的紅外線測溫圖，便能看出X200的機體溫度有明顯的改進。原先X60-Series所為人詬病的Palmrest右側高溫問題，在X200上獲得完全改善，對照紅外線測溫圖甚至顯示為黑色，也證明站長在前篇所述為真。站長也提到X200的Palmrest左側溫度較右側高(但仍比X61為低)，也能從下圖得到應證。如果網友還是不滿意X200的Palmrest溫度，希望從紅外線測溫圖中看起來都是黑的，相信X300-Series能夠滿足網友的需求。

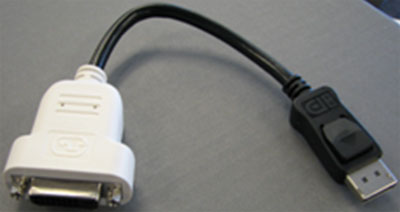

最後介紹一項新的ThinkPad周邊：「DisplayPort to Single-Link DVI Monitor Cable」(Single-Link DVI轉接線)，下圖為產品示意圖，還是要以實物為準。隨著新一代ThinkPad開始支援DisplayPort數位輸出端子，由於內建DisplayPort的螢幕還不多見，因此現階段可使用這條Single-Link DVI轉接線連接配備DVI端子的螢幕。

這條Single-Link DVI轉接線適用下列機種：

• ThinkPad T500(主機內建DisplayPort)
• ThinkPad R500(主機內建DisplayPort)
• ThinkPad W500(主機內建DisplayPort)
• ThinkPad X301(主機內建DisplayPort)
• X200 UltraBase(供X200-Series連接Ultrabase時使用)

由於這條DVI轉接線僅為Single Link，故轉接DVI端子時，最高解析度僅支援「1920 x 1200 (WUXGA)」。

如果是使用ThinkPad或是X200 Ultrabase內建的DisplayPort，只要是直接輸出到內建DisplayPort的螢幕，最高解析度可達2048×1536@75Hz，例如30吋的LCD螢幕。這條Single-Link DVI轉接線原廠建議售價為24.95美金。雖然ThinkPad W700也有內建DisplayPort，W700主機也同時內建「Dual-Link DVI」，故原廠並未將W700列入本轉接線的支援之列。

許多網友都很關心X200在台灣的上市時程，目前打聽到的消息是最快要10月才會開賣，希望Lenovo-tw能加快腳步呀。

《本文簡體版轉載於「51nb.com」專門網!》
