邁向家用10GbE網路(下)—CISCO & Intel參戰！

▼前幾年硬碟大廠還沒有推出NAS專用硬碟時，消費者只能購買一般桌上型硬碟，不然就是買企業級硬碟。站長在使用TS-459 ProII時，就曾經導入過四顆Seagate的星座系列企業級3TB硬碟。當時的考量是希望硬碟能夠比較耐操一點。但這種企業級的硬碟是不會考慮靜音效果的，結果就是硬碟的運作噪音讓站長無法忍受。當時是將NAS放在書房裡，所以使用電腦時都會聽到硬碟的聲音。沒辦法，只好認賠再買了四顆Seagate的桌上型3TB硬碟。偏偏當年是Seagate氣勢最盛的年代，Seagate只願意提供一年保固，果不其然，過了一年之後，四顆桌上型硬碟陸續故障。當時站長同樣使用RAID-5機制，只是運氣好，硬碟沒有同時故障兩顆以上，所以還有時間陸續抽換並重建RAID。

這項歷史教訓隨著時間的過去而淡忘了，站長在TVS-471上原本安裝了四顆Seagate 6TB NAS硬碟，看到8TB NAS硬碟在特價，就一口氣買了四顆。QNAP的NAS在硬碟擴充容量這方面做得不錯，站長陸續以擴容方式將四顆8TB NAS硬碟換上。但這時候卻發現一個問題。怎麼TVS-471的運轉聲音比之前更大聲？那陣子遇上秋老虎，氣溫升高不少，站長以為是風扇轉速過高造成的，在系統調整了好一陣子，發現其實音量不是來自於風扇，而是硬碟…。

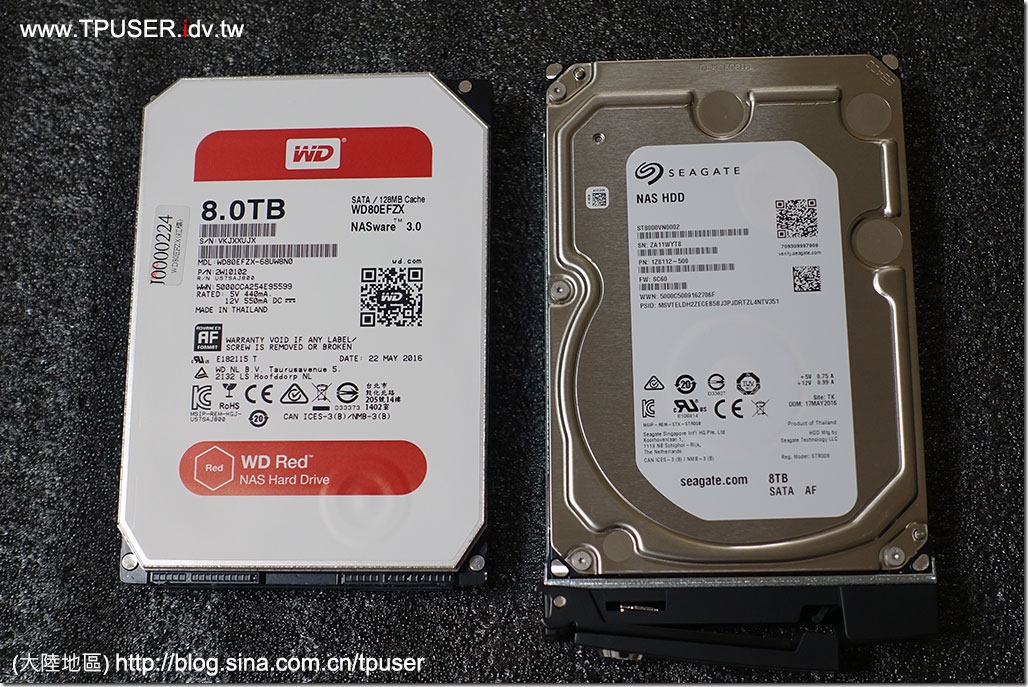

▼站長此時才想起了多年前的噪音噩夢，但上網看了一下Seagate的原廠數據，8TB的NAS硬碟((ST8000VN0002)運轉音量為2.6貝耳，這數值跟6TB版本是相同的。可是實際使用上，會發覺8TB NAS硬碟真的吵多了，何況是四顆硬碟。由於Seagate的8TB NAS硬碟只有7200RPM高轉速版本，站長趕緊去查同樣有作NAS硬碟的WD，果然WD的「Red」系列有推出8TB版本，而且轉速僅5400轉。如果需要7200轉的使用者可以改買「Red Pro」。站長趕緊買了兩顆俗稱「紅標」的8TB NAS硬碟，然後再透過RAID重建方式，將TVS-471的第一組RAID-1順利換成了WD Red 8TB硬碟，此時噪音問題果然有明顯的改進。

但剩下的兩顆8TB 7200RPM硬碟還是會產生惱人的馬達轉速噪音，為避免錢花太兇，站長只好將原本的Seagate 6TB NAS硬碟再換上去。由於QNAP的硬碟擴容或是重建無法接受比8TB更小容量的6TB硬碟，考量第二組RAID-1還沒裝資料，乾脆整個打掉重組RAID-1了。重新整理後的TVS-471等於有兩組不同轉速的RAID-1。即使是5400轉硬碟，傳輸速度仍舊比1Gbps要快，所以這並不影響站長朝10G網路的方向前進。重點是，整個NAS運作音量幾乎無聲了，站長非常滿意，就看未來WD的紅標5400轉硬碟何時再推出更大容量。

這次更換硬碟的經驗，讓站長對「最強的規格，不見得是最適合的」感慨良多。畢竟NAS硬碟轉速越高，速度越快，的確是許多使用者所盼望的，只是如果把使用情境列入考量時，高轉速帶來的噪音問題就不得不妥協了。如果網友部署NAS的地點在機房或是遠離辦公區域、客廳、書房等處，在預算足夠的狀況下，不妨使用高轉速的NAS級甚至企業型硬碟。其實高轉速並非原罪，Seagate的7200rpm 6TB NAS硬碟就滿安靜的，希望未來Seagate或是WD在推出高容量、高轉速硬碟時，也能控制馬達音量。

▼話說TVS-471的硬碟噪音問題解決了之後，站長也收到了訂購的CISCO Catalyst L3 Switch。站長並沒學過CISCO的IOS操作，所以收到Switch之後就請同事幫忙看一下，要如何進入「WebGUI」。只見同事熟練的用Console線連進C3560CX-8XPD-S，然後問站長想設定哪些功能。呃……此時站長才知道….難怪要用CISCO的設備要先去上課~~~！

「請幫我將預設的登入密碼改掉」「幫我設Jumbo Frame為9014」，同事設定完後便問「那有要設VLAN嗎？」「要開哪些L3功能嗎？」呃…不用了，「因為我只是在家裡拿來當L2 Switch用而已！」同事想笑又憋住的表情頗有趣……|||

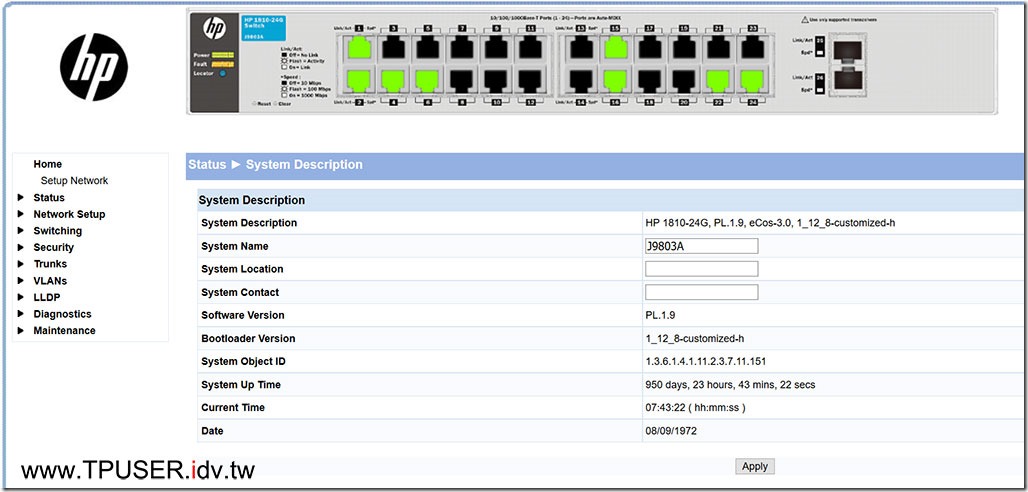

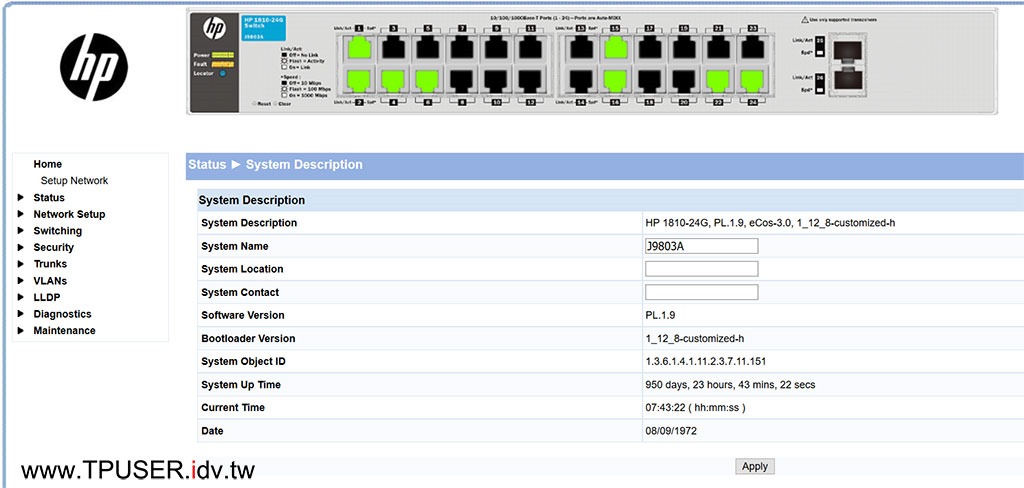

下圖是使用了三年勞苦功高的HP 1810-24G L2 Switch管理介面特寫，從畫面中可以看到，亮起綠色的網路埠代表正在運作中。為何要特別放這張圖呢？因為CISCO的L3 Switch沒有這種精美WebGUI呀~~~~！

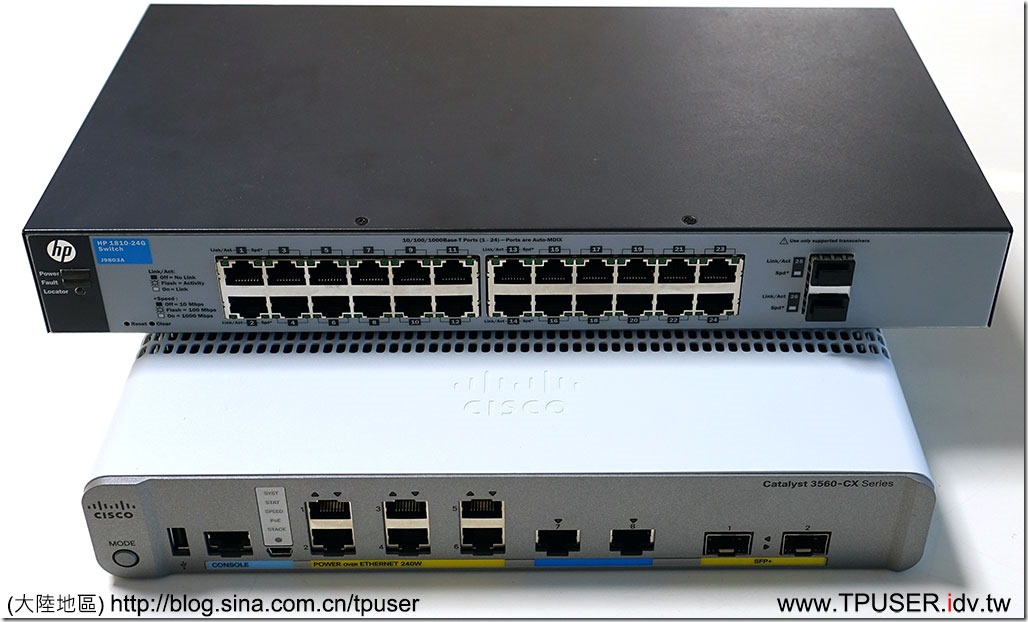

▼下圖就是HP 1810-24G與CISCO C3560CX-8XPD-S的實機特寫。CISCO的Catalyst 3560-CX系列是新推出的compact size Switch，型號相當多樣化，但只有C3560CX-8XPD-S搭載了「NBASE-T」(Cisco稱為Catalyst Multigigabit Technology)規格的網路埠，在10Gbps以及1Gbps網路速度中間，增加了2.5Gbps以及5Gbps這兩種速度，而且可以使用現行的Cat5e以及Cat6網路線進行2.5Gbps甚至5Gbps的高速傳輸任務。C3560CX-8XPD-S配備了兩個1Gbps的RJ45網路埠，而且都支援PoE+供電(每埠最高可供電30W)，還配備了兩個10G/5G/2.5G/1G的RJ45網路埠(支援PoE+)，以及兩個10Gbps的SFP+光纖接頭。C3560CX-8XPD-S對站長而言，就等於是一台具備2埠10G介面的Switch。(另外兩個SFP+ 10G光纖埠因網卡不支援，故暫時用不上)

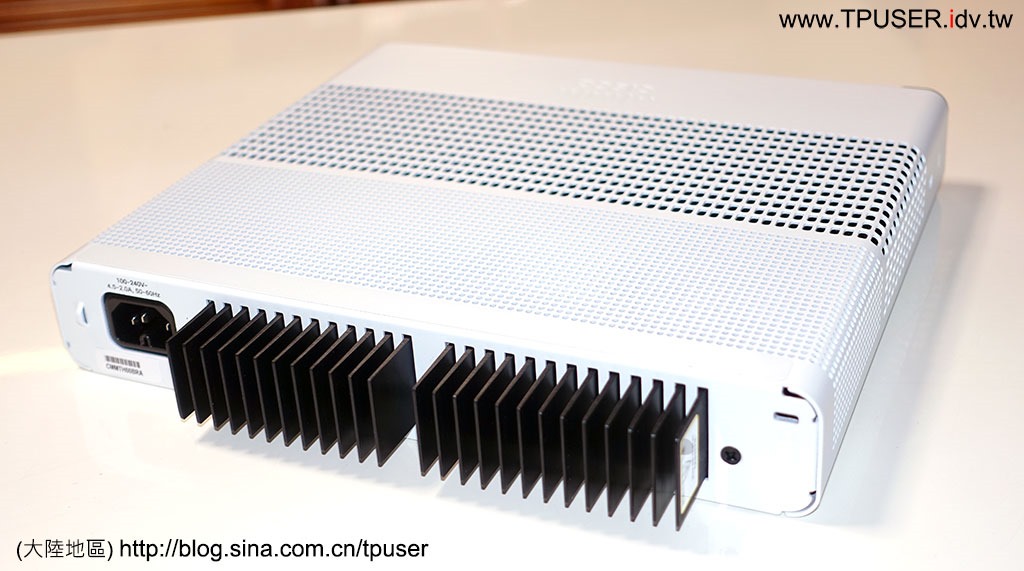

▼Catalyst 3560-CX系列如果有支援PoE供電功能，機體後方就會安裝巨大的黑色散熱片。站長對於電源供應器內建的設計感到滿意，畢竟主機已經夠大台了，如果還要外接變壓器就太佔空間了。

C3560CX-8XPD-S雖然是企業用的L3 Switch，但其造型設計的確滿討喜的，長度也比一般的24埠Switch要短一些，但從機體上的密集散熱孔設計，不難想見這是為了配合「無風扇」設計。

當家裡或公司需要採用10G連接的主機數量不多，而且同時有相關周邊需要透過網路線供電時(例如ThinAP、IPCam等)，C3560CX-8XPD-S就滿適合的。所以網友如果也想建構10G網路，站長會建議優先考慮國產或是Netgear的10G Switch，一來是價格會比C3560CX-8XPD-S便宜，而且至少有10個以上的10G埠，並提供WebGUI方便設定。畢竟C3560CX-8XPD-S只有四個10G埠(兩個RJ45 + 兩個SFP+)，10G埠數量並不足。

只是站長家裡的狀況比較特殊，只有一台電腦以及一台NAS需要用到10G速度，然後電器櫃無法塞入標準19吋機箱尺寸的設備，同時還希望能夠直接從Switch供電給裝在天花板的ThinAP，由於擺在客廳，最好是無風扇設計。綜合上述需求，CISCO的C3560CX-8XPD-S完美地符合需求，站長也只好被迫去扛了這台L3 Switch回家使用了XDDD。

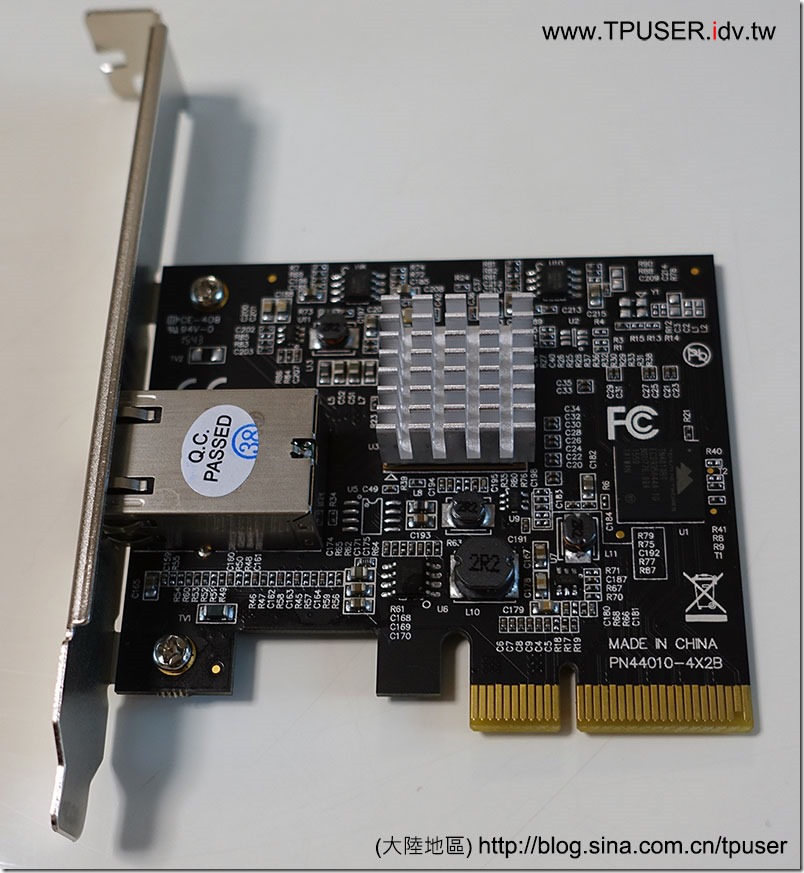

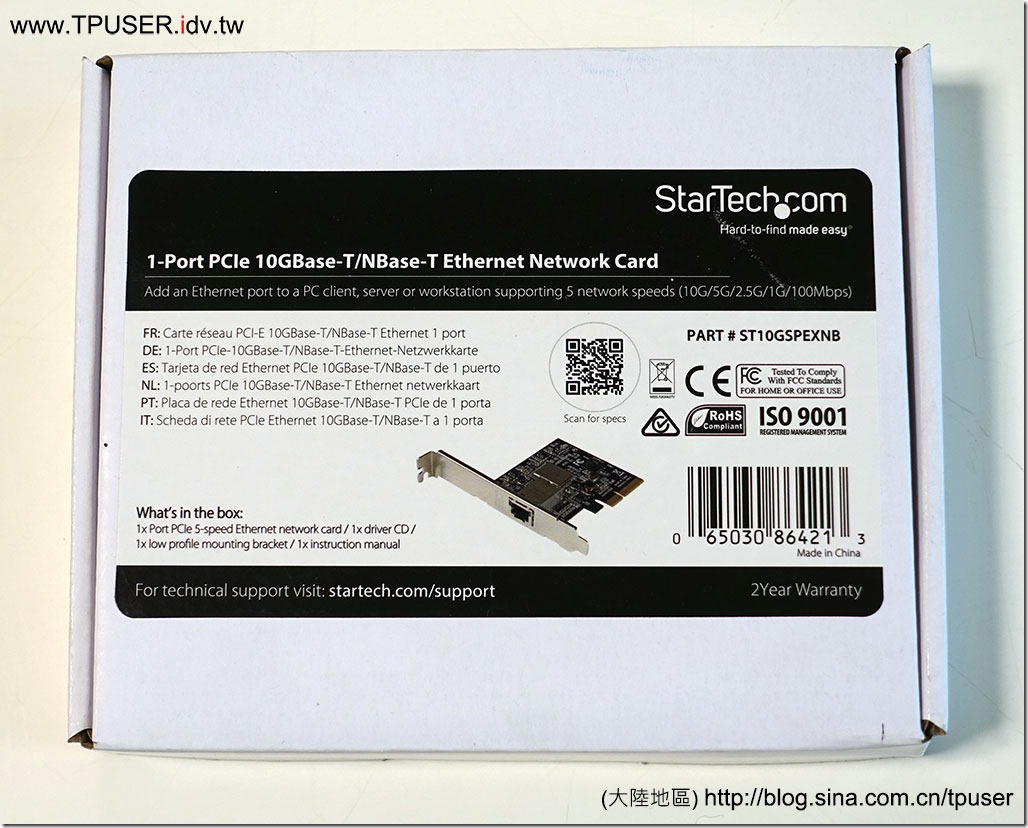

▼站長家裡的網路線多數採用了臺灣大同公司的Cat6網路線，但是連接到站長個人電腦以及NAS則採用Cat7網路線。站長並不使用扁平的網路線，還是寧可使用傳統的圓形線材。下面這張卡是市面上少數有支援NBASE-T的網路卡，站長特別從美國網站訂購的。後來站長才發現，其實這張網卡跟QNAP 10G網卡(LAN-10G1T-D)使用同樣的控制器(Tehuti TN4010)，差別在於這張使用Aquantia公司的AQR105擔任PHY transceiver。

坊間不乏10G的桌上型網路卡，站長家中即使布建了Cat6以上的網路線，也會擔心如果因為線材問題，導致網卡跟Switch無法順利溝通，最後降速成1Gbps來跑，豈不是徒勞無功。所以站長看到這張支援2.5Gbps與5Gbps網卡時，認為運氣再差至少也有機會能夠以2.5Gbps速度運作才對，這時候才去調查坊間有支援NBASE-T的Switch，最後終於找到CISCO的C3560CX-8XPD-S。所以這次的10G網路升級都是從這張網卡為起點的。

▼就在上個月(2016/09)，國際電機電子工程師學會正式通過了「IEEE 802.3bz 」標準，規範出2.5Gbps(2.5GBASE-T，即 2500Mbps)與 5Gbps(5GBASE-T，即 5000Mbps)兩種傳輸速率規格，並且可以在現行的Cat5e達到2.5Gbps，或是Cat6網路線上達到5Gbps。聽起來很像NBASE-T規格吧，其實IT業界常常會先由一些大廠提倡某項規格，最後才成為IEEE標準規格。因此現在買的NBASE-T設備在「IEEE 802.3bz 」面前都是過渡產品，好在站長買的Switch跟網卡都支援IEEE 802.3an規格，即10Gbps。只要網卡能夠設定為10G速度運作，自然不需要刻意設成5G或2.5G。

既然業界已經有了10G規格，為何還要「降速」推出5G與2.5G規格呢？主要的原因跟無線網路速度急速發展有關。WiFi聯盟已推出了802.11ac Wave2規格，透過MU-MIMO 4×4天線，可讓無線傳輸理論速度達到2.6Gbps。但考量不同的產品區隔，如果是Wave2 3×3 MU-MIMO天線產品，搭配2.5Gbps網路埠就已經能夠符合需求，更高階的Wave2 4×4 MU-MIMO天線產品才有需要搭配5Gbps網路埠。如果要發揮10Gbps的速度，最好採用Cat6A線材，但考量實體網路線不容易抽換(牽涉辦公室佈線或家裡的裝潢)，因此802.11ac WAVE2的新一代無線網路設備為了既有線材的相容性，便需要2.5Gbps或是5Gbps此類介於1Gbps與10Gbps的速率。其實另一方面，除非NAS採用SSD，不然以目前的7200RPM硬碟，即使是高速RAID-0組態，5Gbps的網路速度仍可符合需求，更何況正常狀態下，NAS不太會採用RAID-0的組態。

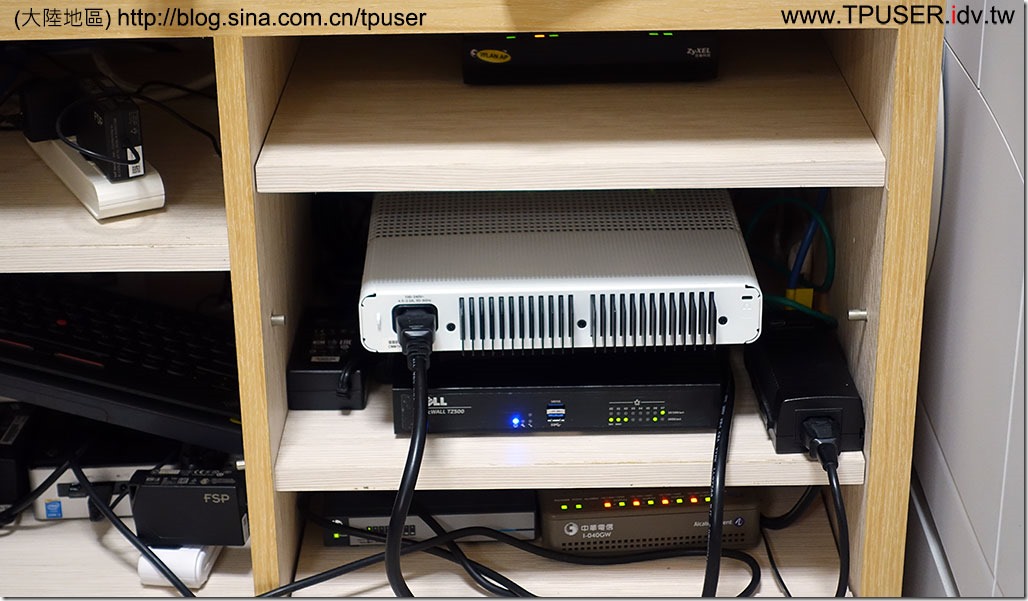

▼接下來就實際上線了，很幸運地，無論是NAS或是桌上型電腦都設為「自動偵測」時，系統均自動判斷為10Gbps，可以順利跟Switch溝通。傳輸檔案的速度也輕鬆飆破1Gbps。但此時站長卻發現了兩個問題，第一個是DELL SonicWALL的SonicPoint ACi(無線網路基地台)雖然可以透過C3560CX-8XPD-S供電，但DELL TZ500(防火牆，內建Wireless Controller)卻完全找不到這台ThinAP。第二個問題更為惱人，就是接到C3560CX-8XPD-S的所有電腦，開機進入Win10作業系統時，乙太網路都是「無法辨識」，要等幾分鐘之後才恢復正常。因此許多開機就會啟動的即時通訊軟體、雲端備份軟體就會回報「電腦未連線」，得等到網路恢復後手動輸入密碼再重新登入。但別台電腦直接連到TZ500的網路埠就沒這問題。站長原本以為是NBASE-T網卡造成的，可是連續測試了兩台採用Intel網路晶片的ThinkPad，照樣發生同樣的問題，看來是CISCO Switch跟Dell SonicWALL之間溝通不良了，畢竟之前的HP Switch無此問題。

[後記]感謝網友非常熱心地提出說明，家中電腦開機時網路較慢連網的問題，可能肇因於C3560CX-8XPD-S預設開啟的Spanning-Tree機制還在偵測需要50秒，如果將此項這功能設定成PortFast應該就不需要等待。站長後來請同事設定為PortFast模式，果然連網問題迎刃而解，再次感謝網友的大力協助！

站長剛好這陣子正在試用Fortinet的FortiGate 90E防火牆(採用FortiOS 5.4版)，就拿來進行交叉比對，果然開機時NBASE-T網卡乙太網路的狀況是正常的，相關軟體均可自動登入。至於ThinAP失聯的問題，之前曾聽學長提過，但沒想到還是得將ThinAP接在TZ500防火牆的特定網路埠上。站長只好先繼續使用PoE Injector供電器。先前已請同事測試過Fortinet FortiAP-221C(ThinAP)，即使透過L2 Switch，仍可被FortiGate防火牆納管。

所以綜上所述，看來只要換掉防火牆跟ThinAP就可以解決問題了。將來可以將ThinAP直接連到C3560CX-8XPD-S的網路埠上，省下PoE Injector所佔的空間。但考量預算與需求，站長並不打算採用FortiGate 90E，會改用FortiGate 60E，FG-60E是最新發表的低階防火牆，採用了ARM架構的ASIC處理器，即使面對64byte小封包也能夠維持高速連網速度。FG-90E則使用Intel x86處理器，雖然在小封包處理上較不具優勢，但處理UTM等第七層功能時，效能遠勝FG-60E。站長家裡的網路速度是HiNet光世代500M/250M，如果要UTM功能開啟時仍可達到500M，這也不是FG-90E所能負擔的了。所以站長就把第七層的防禦交給了個人電腦上的資安軟體( SOPHOS Central EndPoint Advanced)，至少家裡的電腦都是Core i7等級的。其實坊間很多數萬元的中低階UTM、防火牆僅使用到Celeron等級處理器，當然專業的UTM、防火牆有其必要性，企業不可能完全只靠個人電腦端這一層資安防護，但對於一般個人家庭來說，佈署一台低階的企業級防火牆，同時擔任Wireless Controller，並在不同房間部署ThinAP，是不錯的投資。不過擔心機體過熱當機，將來想升級新一代的WiFi規格也只需要更換ThinAP即可。

▼行文至此，網友大概認為這次的「10G網路之旅」差不多到終點了，也該刊出幾張實際測速圖了吧(笑)，但就在10月上旬，站長看到PC DIY!的一篇報導，裡面提到對岸有在賣超便宜的Intel 10G網卡。由於家裡的網路線已經可以讓網卡以10G速度溝通，所以站長也到淘寶挑了一張單埠的「X540 T1」網卡。之所以不買雙埠的X540 T2，實在是家裡無此需求，除非將來採用NVMe的M.2 SSD來組RAID，不然雙10Gbps的Link Aggregation還真派不上用場。

下單後一週內就收到這張不到台幣三千元的Intel 10G網卡，裝上系統後，透過Windows Update更新成最新版的驅動程式(2016/08/30 4.0.215.012版)，運作一切正常。看來對岸可能是有人在倒貨吧，不然即使到美國Amazon買原廠盒裝的，也要208美金。站長收到的是散裝版，但有附矮檔板以及Inetl驅動程式光碟片。

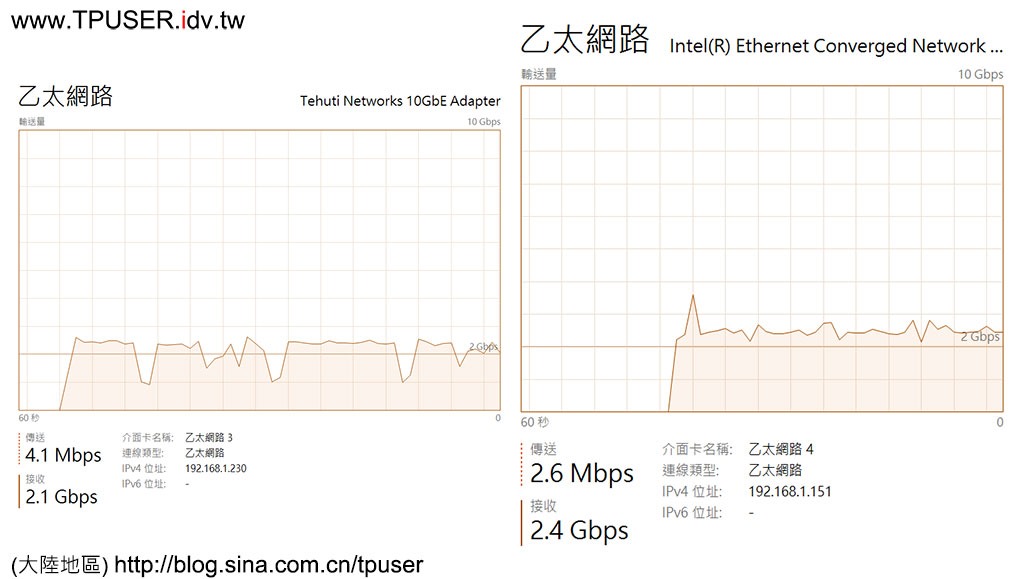

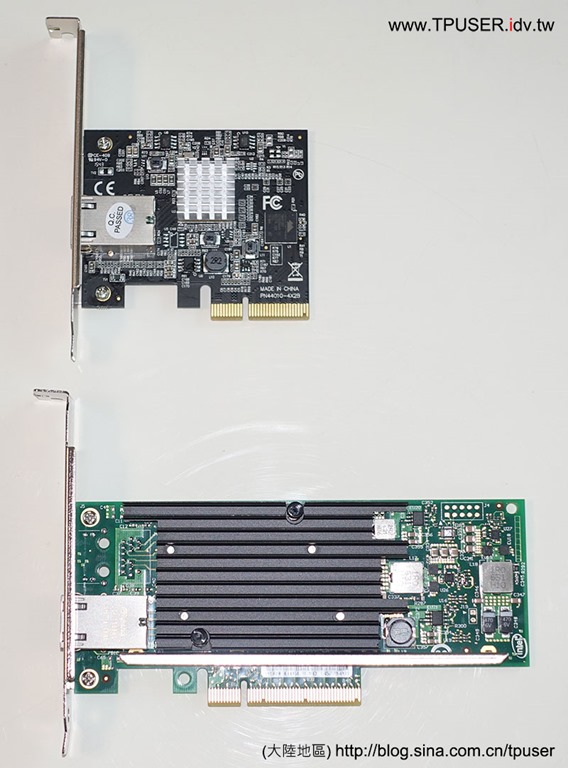

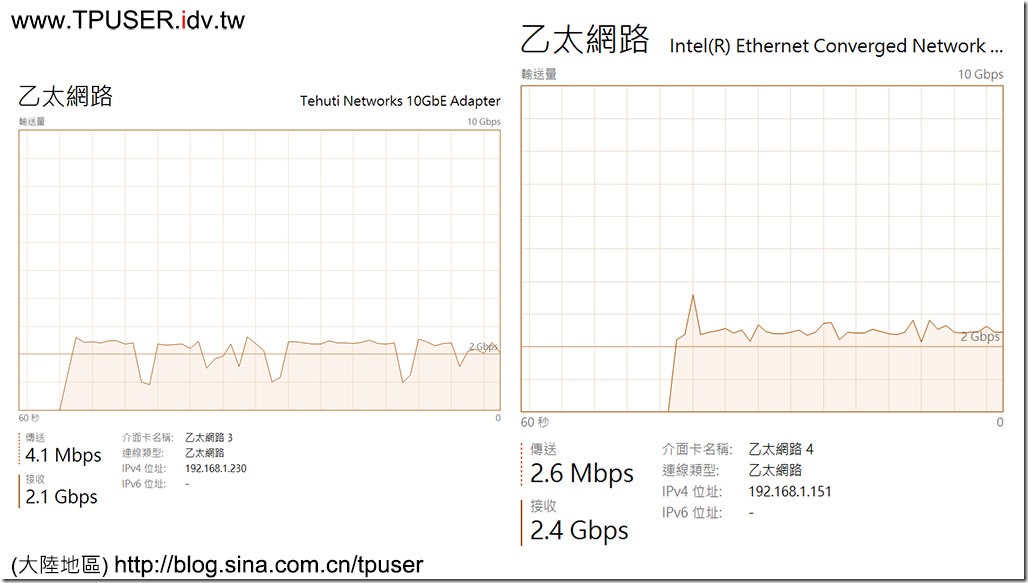

▼換裝X540 T1之後，電腦開機時有線網路暫時無法辨識的問題依舊，所以這部份就留待過陣子換裝防火牆來解決。至於傳輸速度的部分，其實最高速跟NBASE-T 10G網卡差不多，畢竟瓶頸在NAS的硬碟上。然而站長發現同樣從NAS下載相同的影片檔案，X540 T1傳輸速率比較平穩，畢竟薑是老的辣嗎？所以站長決定換下NBASE-T 10G網卡，改以Intel X540 T1擔任主力10G網卡。

▼站長先前曾分別測過不同轉速的RAID-1速度，採用5400RPM WD RED的RAID-1速度都輸給了7200RPM的Seagate NAS RAID-1，詭異的是，後來站長請同事將CISCO C3560CX-8XPD-S的9K Jumbo Frame啟動之後，在同樣一個16GB的大檔案，兩個RAID-1的傳輸速度只差「1秒」，7200RPM RAID-1是64秒，相當於每秒256MB，而5400RPM的RAID-1則是65秒(252MB/s)。所以幾乎沒有太大的差別了。(網卡、Switch、NAS都有設9K Jumbo Frame)

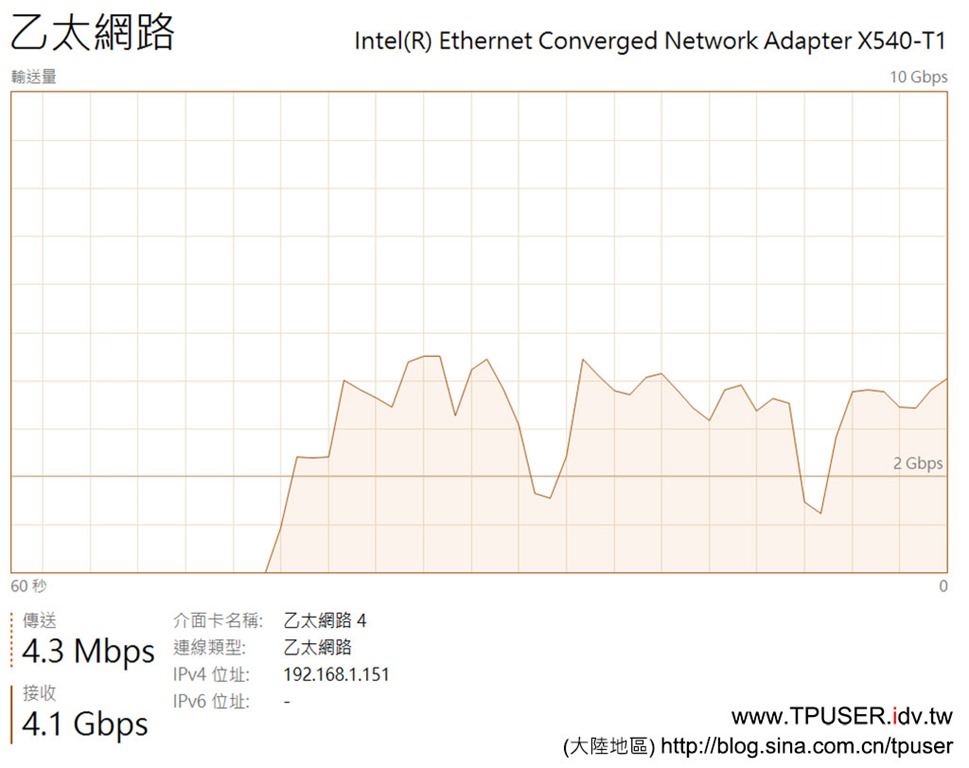

如果兩組RAID-1同時傳輸檔案呢?站長的桌上型電腦有搭載USB 3.1 Gen2(10Gbps)連接埠，站長便準備了一個M.2 RAID-0外接盒(CyberSLIM M2R，內置兩片SATA3的256GB M.2 SSD，下一篇ThinkPad 13會介紹到)，從NAS的兩個RAID-1同時下載16GB的檔案。如下圖所示，下載過程中經常突破3Gbps，有時候甚至可以達到4Gbps以上。因此以家用環境而言，IEEE 802.3bz定義的5Gbps速率可以應付大多數的需求，無論是未來的高速4×4 MU-MIMO WiFi或是NAS檔案傳輸。

今年IEEE 802.3bz規格剛通過，未來一年可支援2.5G/5G的網路控制晶片以及PHY transceiver也會陸續問世，如果不急著升級到1G以上速率的網友不妨再觀望一下，看支援IEEE 802.3bz(2.5G/5G)的Switch或是網卡是否有新品推出。如果網友不想等待，那10G乙太網路的設備都已經成熟了，只要Switch擺放位置沒有限制，坊間已經有許多10埠以上的Switch可供選擇。連原本昂貴的10G網卡，現在也有機會以破盤價購得。

經過了三年，終於10G網路宿願得償，雖然一路跌跌撞撞也破費不少，但至少最後終於能清楚，甚麼是適合自己需求的配置與設定(無論是NAS、Switch或是網卡)。業界未來也會開始推廣IEEE 802.3bz(2.5G/5G)的解決方案，網友就不用像站長一樣，為了找適合的Switch最後竟然得買台CISCO L3 Switch回家了(笑)。
