ThinkPad X220效能實測(下)！(X220介紹特集-4)

從「Huron River」世代開始的ThinkPad讀卡機都開始支援「SDXC (Secure Digital Extended Capacity)」規格了。關於SDXC的說明，可以參閱「T客邦」網頁。簡言之，SDXC是Secure Digital Association（SD卡協會；SDA）所推出的最新一代SD卡規格，但以往的SDHC或SD讀卡機或設備(例如數位相機)是「無法」讀取或寫入SDXC記憶卡，使用者如果要購買SDXC記憶卡，必須先確認讀卡機或設備能否支援SDXC。站長得知X220可支援SDXC之後，便很想測試X220能否發揮SDXC的效能，因為市面上支援USB 3.0的讀卡機還不多。

▼後來在金士頓(Kingston)公司的協助下，借測該公司的ultimateX 233X 64GB SDXC乙張，站長在此表達感謝之意。原廠宣稱這張SDXC記憶卡的讀取效能高達60MB/s，寫入速度也可達35MB/s，站長查訪了一下市價，坊間售價約在新台幣一萬元左右，不愧是Kingston的旗艦級產品，而且原廠網站上還提到本卡是終身保固。

▼SDXC記憶卡採用了「exFAT」格式，而非SDHC所採用的FAT32格式，以突破FAT32格式有單一檔案最大容量為4GB的限制。使用者如果使用個人電腦進行格式化動作，在Win7及Vista上面可直接作業，如果是WinXP就必須安裝exFAT更新套件。下圖為Kingston 64GB ultimateX 233X記憶卡背面的特寫，站長看到背後的文字排列便想起自購的「TOSHIBA 8GB SDHC」記憶卡(白卡)，詢問的結果原來是這張64GB SDXC卡就是TOSHIBA原廠代工的。

▼接下來站長使用CrystalDiskMark 3.0.1測速，結果如下圖所示，成績相當亮麗，在循序讀取及寫入的速度上，都達到原廠所宣稱的性能。

▼再換一套HD Tune Pro 4.60進行測試，在「標準測試」項目下，平均讀取速度也可達41MB/s。

▼下圖為HD Tune Pro 4.60的「檔案效能測試」成績。

▼照理說舊一代的讀卡機並不支援SDXC規格，但站長手邊剛好有一個多年前推出的Kingston原廠19合一讀卡機，原廠竟然表示該款有支援SDXC！這實在是太神奇了，因為SDXC規格是2010年才開始推廣，而這款19合一的的讀卡機站長卻是在2009年就在使用了。站長基於好奇心便特別進行相容性測試。

▼結果Kingston的19合一讀卡機真的可以成功認出64GB的SDXC記憶卡！只不過效能會大幅滑落，實測成績請參閱下面的三張圖片。看起來這一台Kingston讀卡機算是「救急不救窮」，可以讓使用者在臨時狀況下順利讀寫SDXC記憶卡，但相對的，對於效能也無法太奢求了。後來站長也拿TOSHIBA的8GB SDHC(白卡)在Kingston讀卡機上測速，效能甚至還略勝64GB SDXC一些。顯見使用者如要購買SDXC記憶卡，相關的周邊都必須能跟上才行。

▼X220的Intel Core i7機種有支援USB 3.0功能，站長也趁此機會實測一下傳輸速度。本次使用的是向朋友借來的TOSHIBA V5愛線碟(750GB / 躍動紅) USB 3.0外接式行動硬碟。

▼實測的結果效果相當不錯，在HD Tune Pro的「標準測試」項目中，最高速可達105MB/s，最低值則為51.6MB/s，充分發揮了USB 3.0的高速傳輸特性。

▼站長日前從網路上買了一片USB 3.0的ExpressCard擴充卡，剛好可以用來跟X220主機內建的USB 3.0晶片比較效能。站長所購買的這片擴充卡包裝非常陽春，原本站長還以為需要額外安裝驅動程式，沒想到X220系統馬上辨識出這張擴充卡，連驅動程式也直接套用X220內建的版本，到控制台查看才恍然大悟，原來這片也是用Renesas的USB 3.0晶片，難怪可以直接使用ThinkPad提供的USB 3.0驅動程式。

但這張USB 3.0的ExpressCard擴充卡卻有兩項缺點，第一項是當擴充卡安裝到主機時，即使沒有外接USB周邊，擴充卡本身就會有熱度產生，由於X220的ExpressCard位置就在Palmrest左邊，因此會明顯地感受到Palmrest左邊的溫度高於右邊。在夏天使用時可能會讓人感到不太舒服。第二項缺點嚴格講原本是它的優點，就是這張卡插入ExpressCard擴充槽之後不會露出接頭，也就是「隱藏式不露頭設計」，但如果在X200-Series主機上面，會發生「無法退片」的窘境，站長先前是乾脆卸下Palmrest才成功取出這張擴充卡。在X220上則比較容易退出。

▼站長將TOSHIBA硬碟接在USB 3.0擴充卡上進行測速，成績如下。很明顯地，經由擴充卡傳輸USB 3.0訊號時的效能起伏較為明顯，從CrystalDiskMark的測速結果也發現「寫入」速度有明顯的下降。但對於沒有內建USB 3.0功能的主機而言，能透過USB 3.0擴充卡獲得這樣的效能表現也算不賴了。

▼先前站長曾提過X220終於支援「Common Dock」，因此本次測試X220時便趕緊去買了一個Mini Dock Series 3來體驗一下主機與擴充塢合體的感覺。X220支援下列三種Dock：

• ThinkPad Port Replicator Series 3
• ThinkPad Mini Dock Series 3 (內附90W變壓器乙個)
• ThinkPad Mini Dock Plus Series 3 (內附90W變壓器乙個)

Mini Dock Plus國外還有推出內附135W或170W變壓器的型號，主要是給W510(配135W)或W520(配170W)所使用的，X220也可以使用，但台灣好像尚未引進。至於X220t則沒有支援「Common Dock」，只能改購「Ultrabase Series 3」。

▼上述提到X220能支援的「Common Dock」及Ultrabase Series 3的功能比較表，站長參考原廠網站的規格之後，整理如下：

註一:Mini Dock提供的DVI-D接頭不支援將DVI轉換成VGA訊號(即不支援DVI-to-VGA monitor adapter)，此外此為Single Link DVI接頭，所以最高解析度僅支援到1920 x 1200。

註二:最高解析度可達2560 x 1600。但如果使用DP轉DVI的轉接線(DisplayPort to Single-Link DVI-D Monitor Cable)時，最高解析度僅為1920 x 1200。

之前站長使用T410s時，對於主機底部的Docking接頭圖示，標示數字「2」並不知道原因，等到測試X220時才明白。原來是新一代的「Common Dock」為了適應各款主機的接頭位置，而設計了可調整的校準擋板，如下圖所示，當主機的接頭圖示標示為「1」時，就將校準擋板向上推；如果標示為「2」時，就必須向下推。因為調整好位置之後，只需要將ThinkPad主機的右上角往校準擋板靠上去即可。不用像早期的Dock，當「合體」時還得在那邊喬位置。

▼在X220推出前，X200-Series必須搭配Ultrabase才能夠透過DisplayPort輸出數位影像訊號，從X220開始主機已經內建DisplayPort，因此不用再依賴Ultrabase。如果使用者平常需要攜帶X220外出使用，回到辦公室或家裡又希望外接大螢幕時，不妨考慮購買Mini Dock Series 3。下圖便是Mini Dock Series 3的後部特寫。由於PortReplicator Series 3並不支援DVI或DisplayPort，因此需要透過DVI端子外接螢幕的最划算選擇便是Mini Dock Series 3。

至於Mini Dock Plus Series 3則具備雙DVI、雙DisplayPort端子，適合需要同時外接兩台以上數量螢幕的使用者，相對的價格也會比較貴。如果只需要外接單台螢幕，購買具備DVI/DisplayPort數位輸出的Mini Dock Series 3即可。

▼下圖是X220與Mini Dock Series 3合體的左側特寫。站長在辦公室與家裏都各擺一台前一代的Advanced Mini Dock，以利辦公室的R61帶回家時也能立即轉接到家裡的大螢幕與鍵盤滑鼠。Advanced Mini Dock與Mini Dock Series 3在使用上最大的差別或許是在「分離鍵(Eject Button)」的力道大小。將R61從Advanced Mini Dock脫離時，需要大力按下分離鍵，Mini Dock Series 3相較之下就不用那麼用力了。

站長規劃今年內換裝成X220用以取代老舊的R61，考量辦公室仍需要用到燒錄機，因此站長準備在辦公室加裝Ultrabase Series 3與DVD燒錄機，並將整套配備放在已經停產的「ThinkPad Convertible Monitor Stand(變形底座)」裡面。平常便可以隨時將X220從Ultrabase上面脫離並帶去開會，回到位子上之後只要再將X220往Ultrabase上一放，就可以繼續使用外接螢幕、羅技滑鼠以及Filco的機械式鍵盤。如果公務繁忙時，帶X220回家也不用擔心太重，家裡則準備搭配這次買妥的Mini Dock Series 3。

▼原廠也同時借測ExpressCard介面的Smart Card讀卡機一張，如下圖所見，是屬於/54規格的寬卡。由於T420/s理論上都可以內建Smart Card讀卡機，因此T420/s的ExpressCard擴充槽只支援/34窄卡規格，但站長覺得十分詭異之處卻是Lenovo-tw一直不願意內建Smart Card讀卡機，導致台灣的T420/s的機種既欠缺內建讀卡機功能，又無法使用這張/54規格的Smart Card讀卡機，使用者只能乖乖用USB介面的外接式讀卡機。

▼下圖則是將讀卡機安裝到X220內，同時插入ATM提款卡的特寫。遠在IBM ThinkPad時代，Gemplus就曾推出PC Card介面的讀卡機，後來Gemplus被併入Gemalto(金雅拓)公司，也順應時代需求推出ExpressCard介面版本，只是感慨的是，notebook有支援ExpressCard /54寬卡規格的機種是越來越少了。

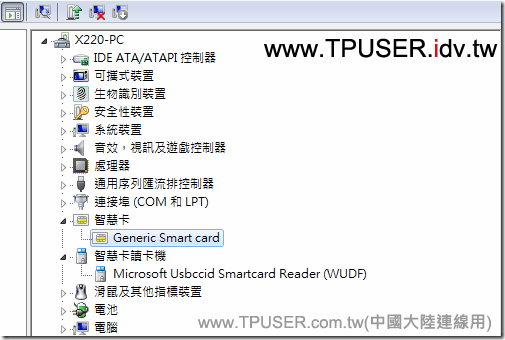

▼將Gemalto的讀卡機安裝妥當後，在Windows7中並不需要另外安裝驅動程式，系統便能夠成功辨識。接著便能使用網路ATM或是綜所稅網路申報系統(需搭配自然人憑證)。

▼為了配合X220/t取消傳統數據機(Modem)，原廠有額外推出USB介面的外接式Modem，供客戶選購。站長覺得好笑的是該數據機採用黑色鏡面塗裝，非常容易沾染上指紋，而且擺在X220主機旁邊時，商用黑色塗裝與鏡面塗裝的差異性不小，站長覺得亮黑色的外接數據機很像黑色的「羊羹」呢(笑)。

▼最後介紹的外接周邊是闊別多時的底部擴充電池，原廠名稱為ThinkPad Battery 19+ (6-cell, Slim External)。以往的X-Series，例如X30、X40、X60等世代都有支援底部擴充電池，但不知何故到了X200-Series卻沒有推出這項周邊。如今到了X220-Series終於再次讓底部擴充電池重出江湖。新推出的底部擴充電池只能供X220及X220t使用，前一代的X200-Series是無法使用的。

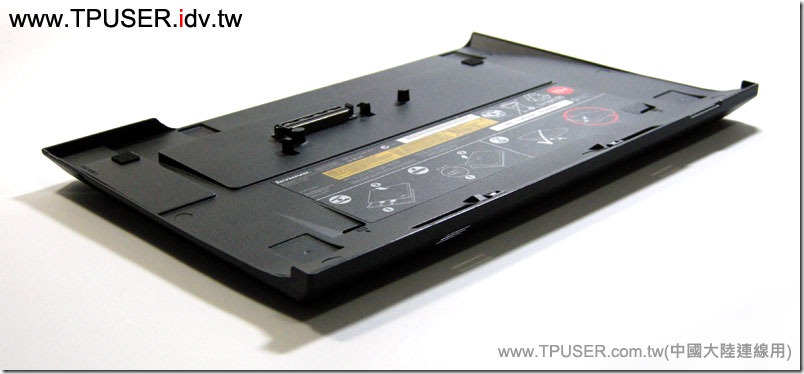

站長比較了一下X60-Series世代的底部擴充電池[X60 Series Extended Life (4 cell)]與新一代的差異點，X60的版本僅為4-CELL容量，X220的版本則提升到6-CELL，並使用鋰聚合物電池。雖然X220的底部擴充電池重量不輕(750克，X60版本只要370克)，但蓄電力至少有進步，從X60時代的28.1 Wh提升到X220時代的64Wh。下圖便是X220底部擴充電池的特寫，站長剛收到時還以為是變薄的Ultrabase呢。

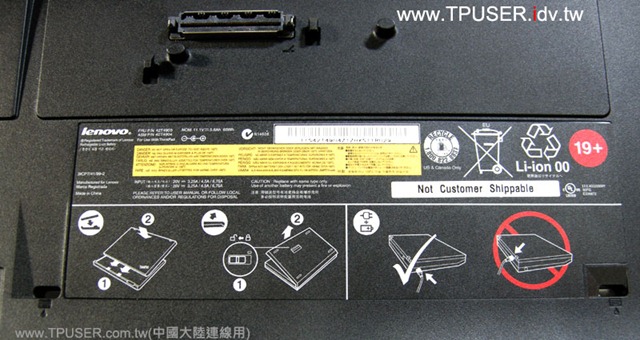

▼當使用X220底部擴充電池時，因為會占用到底座接頭，因此無法再接取Ultrabase或其他Dock。請參閱下圖中的電池貼紙，右側有特別提到當主機與擴充電池連接時，「不要」將變壓器接頭插到主機上！必須插在電池上面。在下圖中也能夠看到電池兩側還設計了兩個「排水孔」，以配合主機本身的排水孔位置。

▼下圖便是特別用來說明電壓器插頭的位置，在電池的左後方。以往的底部擴充電池必須透過ThinkPad主機或是獨立的電池充電器(ThinkPad External Battery Charger)才能充電。但X220的底部擴充電池卻可以直接透過變壓器充電，相當方便。底部擴充電池左側還設計一個圓形按鈕，上面有電池的符號，接上變壓器並按下按鈕之後，旁邊的充電指示器就會顯示出目前的充電進度。

▼如果使用者將X220裝上底部擴充電池，卻將變壓器接到主機時，系統會出現下面的警告畫面，提醒使用者，如果要幫主電池與底部擴充電池充電，就必須將變壓器接到底部擴充電池上才行，不然即使接了變壓器，仍舊不會幫電池充電的。

▼以前站長會覺得買底部擴充電池的用途不大，畢竟直接換成9-Cell高容量主電池的續航力會更長。但站長想到將來換裝X220之後，主機其實搭配4-cell薄型主電池即可，因為平日作業會透過電壓器供電，等到需要開會時，也不需要關閉電腦，直接將主機連接上底部擴充電池，至少可以應付半天的冗長會議。回到辦公室就將主機裝回Ultrabase，然後直接透過第二組變壓器幫底部擴充電池充電。如果要將主機帶回家作業，因為是安裝4-cell薄型電池，主機重量也不會太重。

但如果使用者需要長時間依賴電池供電，9-Cell高容量主電池仍是首選，如果不想關機更換電池，此時搭配底部擴充電池也不失為一項好選擇，只是總重量不輕就是了。

▼接下來進行電池的續航力測試。從Huron River世代開始，Power Manager在「System Performance」的選項有大幅修改，改以「Maximum turbo」、「Turbo」取代原先的效能等級。不過站長測試時仍依例選擇「Balance」。其他選項請參閱下圖的設定。本次同樣使用BatteryMark 4.0.1的兩種操作情境進行測試，從100%電量一直使用到0%電量，系統自動關閉為止:

• 高負載測試(Conditioning test)：模擬系統不斷地運作。
• 低負載測試(Life test)：模擬實際操作情形外加入閒置時間。

測試時都關閉所有的無線網路。

▼首先進行底部擴充電池的測試，原廠宣稱續航力可達「9.4小時」，但站長在螢幕亮度調為「7/15」的狀態下，低負載也只能撐到約六小時半而已。不過要特別一提的是，站長測試底部擴充電池時，刻意使用傳統硬碟，而沒有使用mSATA介面的SSD，所以測出來的成績與原廠宣稱的數值會有段差距。

▼由於本次送測的X220只有底部擴充電池以及9-CELL高容量電池，因此欠缺4-CELL與6-CELL電池的測試成績。接下來同樣是使用7mm HDD硬碟進行續航力測試，但搭配的是9-CELL高容量電池。原廠宣稱的9-CELL電池續航力高達「13.8小時」，但站長認為那是安裝SSD才有可能達到。如果對照本站先前的「X201續航力測試」，不難發現同樣是9-CELL電池的狀況下，X220的續航力仍舊超越了X201，而且站長測試的還是高時脈版的Core i7機種，並使用了IPS面板！

另一個有趣的現象是，先前站長有測過採用低電壓版CPU的X201s，同樣裝配9-CELL電池時，雖然在「低負載」情況下X220仍舊不敵X201s，但在「高負載」情況下續航力卻只差10~15分鐘而已。難怪「s」結尾的機種在X220-Series上面停止開發了，因為從續航力及效能兩者進行總體考量，低電壓版的處理器實在沒有太大的續航力優勢了。

▼站長後來將硬碟取出，單獨測試X220採用mSATA SSD時的續航力表現。測試結果非常有趣，在「低負載」情境下，SSD可以比HDD多出1小時(螢幕亮度全亮)，甚至逼近2小時(螢幕亮度為7/15)。但進入「高負載」時，SSD卻全面輸給了HDD。究竟mSATA的SSD是否會比HDD省電呢？實測的結果只能說明mSATA SSD在兩種情境下呈現出極端的表現，而且這還只是Intel mSATA的SSD成績，不代表其他廠牌SSD的效能。

站長會將ThinkPad換裝SSD的主要考量還是在「耐震」、「高效能」這兩點上面，對於是否能增加續航力則沒有太大的期待，更何況站長一直對於SSD的資料安全性抱持謹慎的態度。即使將來換裝X220做為新的工作機，也不會考慮換成SSD的。

本次ThinkPad X220的介紹特集中終於告一段落，站長最後要澄清關於X220的SATA規格，按照原廠Blog所發布的文章「SATA 3.0 600MB/s on ThinkPad Notebooks」，Huron River世代的ThinkPad「並沒有針對SATA 3.0進行限速」，即使是T420/s的Ultrabay Slim照樣有支援SATA 3.0。

雖然X220-Series無法採用9.5mm厚度的硬碟讓使用者扼腕，但從新世代ThinkPad輕薄主機的角度來看X220，Yamato Lab成功地整合了「Common Dock」，同時可支援IPS面板以及底部擴充電池，其實X220可視為過往三個世代X-Series的集大成之作。相較於今年原廠想力拱的「X1」(另類旗艦機)，站長個人認為X220堪稱今年度最佳的高效能輕量化主機代表作！
